Stationssoftware 708.1 / Installationsanleitung Ausgabe 05/2015 Edition
41
7.1 Bestückautomaten der X-Serie
Für die Bestückautomaten der X-Serie wird folgendes Fenster angezeigt, in dem die
Autokonfiguration bearbeitet, bestätigt oder abgelehnt werden kann.

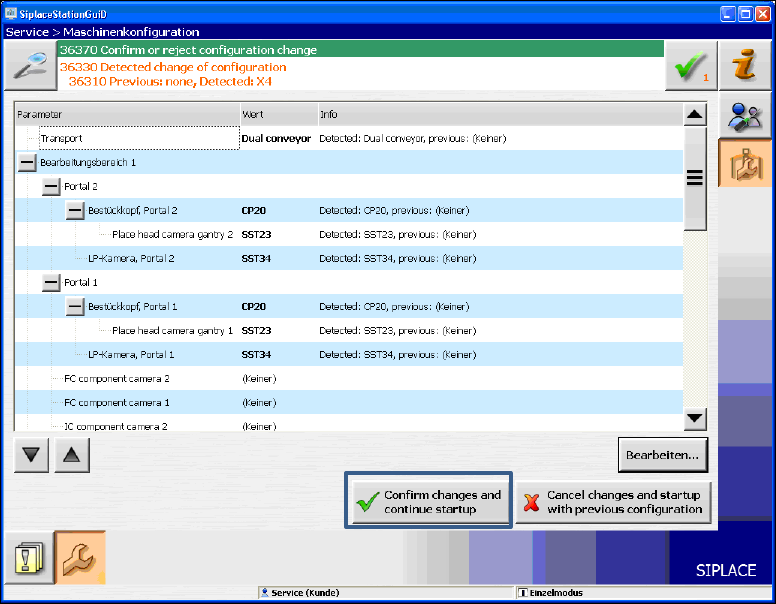

Abbildung 7-5: Autokonfiguration bestätigen bei X-Serie
► Klicken Sie auf die Schaltfläche Confirm changes and continue startup (Änderungen
bestätigen und Startvorgang fortsetzen), um die Autokonfiguration zu bestätigen.
► Wenn der Koplanrechner installiert wurde, müssen Sie außerdem den 3-D-Koplansensor
bestätigen oder abwählen.
Stationssoftware 708.1 / Installationsanleitung Ausgabe 05/2015 Edition
42
7.2 Bestückautomaten der X-Serie S
► Beim ersten Hochfahren der Bestückautomaten der X-Serie S müssen Sie in der
Autokonfiguration die CAN-Karte manuell auswählen (zwei oder vier CAN-Busse):

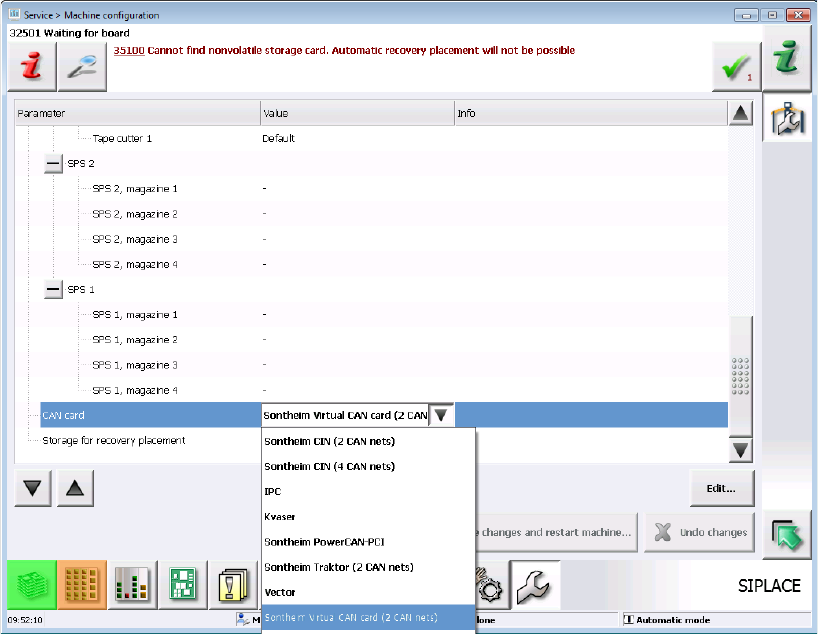

Abbildung 7-6: CAN-Karte auswählen bei X-Serie S
7.2.1 Bestückautomat X4i S
► Beim ersten Hochfahren des Bestückautomaten X4i S müssen Sie in der Autokonfiguration
folgende Optionen manuell auswählen:
– Wenn ein TrayStak Feeder verwendet wird, muss pro Stellplatz festgelegt werden, ob ein
TrayStak Feeder AX sich darauf befindet.
– Tischposition (innere oder äußere)
Stationssoftware 708.1 / Installationsanleitung Ausgabe 05/2015 Edition
43
7.3 Bestückautomat SX1/SX2 (V2)
Für den Bestückautomaten SX1/SX2 (V2) wird folgendes Fenster angezeigt, in dem der Hinweis
Manuelle Auswahl erforderlich darüber informiert, dass die Tischkonfiguration manuell
ausgewählt werden muss, da diese nicht automatisch erkannt wird.

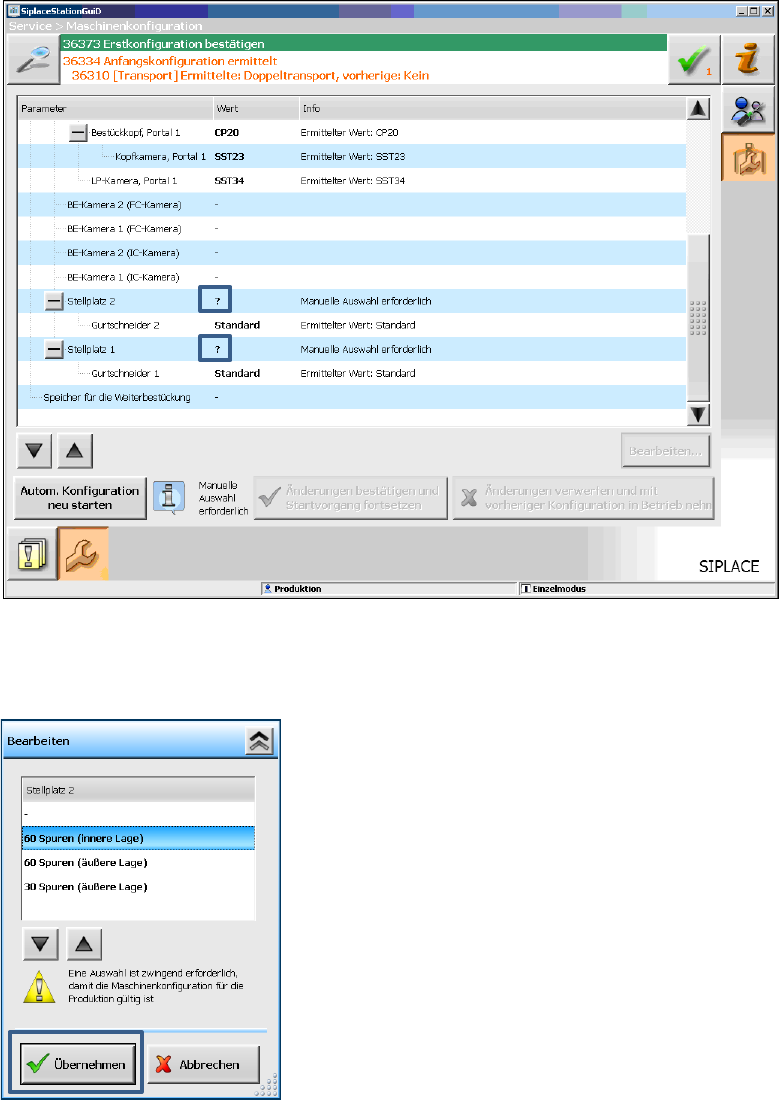

Abbildung 7-7: Tischkonfiguration manuell auswählen
► Klicken Sie auf das Fragezeichen ? neben Stellplatz 2.
Die auswählbaren Tischkonfigurationen werden angezeigt.
Abbildung 7-8: Mögliche Tischkonfigurationen
