Stationssoftw are 708.1 / Install ationsanleitung Ausgabe 05/ 2015 Editi on 39 Die Benutzerei nstellungen werd en angezeigt. Abbildung 7-3: Bedienebene wec hseln ► Klicken Sie auf die Schaltfläche Serv ice (Kunde) und ge…
Stationssoftware 708.1 / Installationsanleitung Ausgabe 05/2015 Edition
38

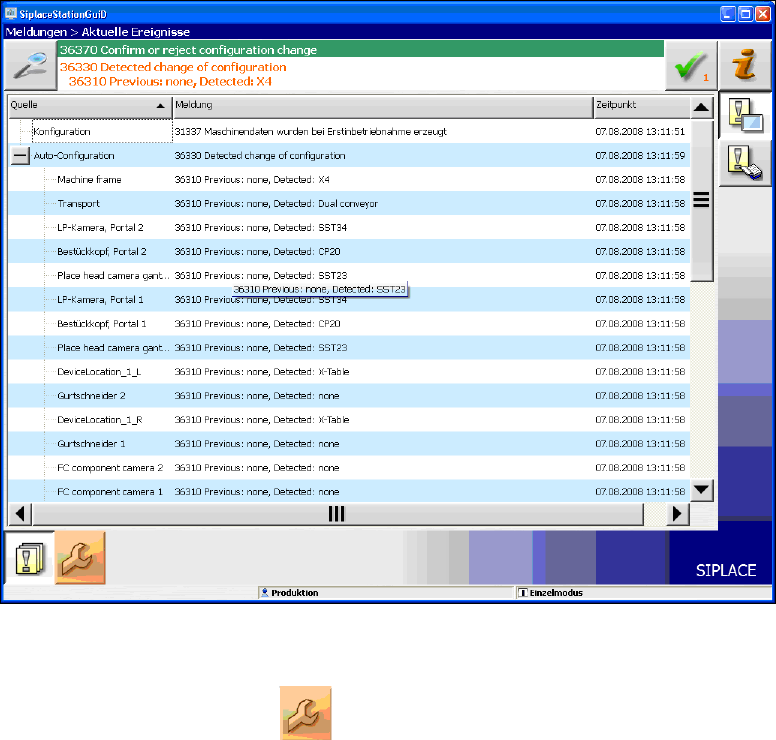

Abbildung 7-2: Eingesetzte Hardware-Komponenten
Die Bedienebene Service (Kunde) ist erforderlich, um die Autokonfiguration bearbeiten zu können.
► Klicken Sie auf das Symbol , um die Benutzereinstellungen aufzurufen.
Stationssoftware 708.1 / Installationsanleitung Ausgabe 05/2015 Edition
39
Die Benutzereinstellungen werden angezeigt.

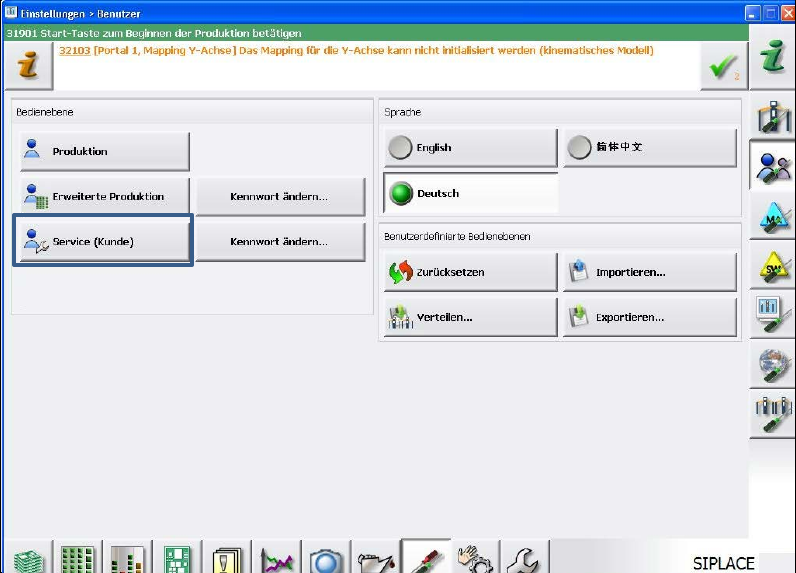

Abbildung 7-3: Bedienebene wechseln
► Klicken Sie auf die Schaltfläche Service (Kunde) und geben Sie anschließend das Kennwort
ein, um in diese Bedienebene zu wechseln.
Stationssoftware 708.1 / Installationsanleitung Ausgabe 05/2015 Edition
40
Erforderliche manuelle Eingaben
Die manuell auszuwählenden Eingaben sind in der Spalte Wert mit einem '? '(Fragezeichen)
markiert. Alle diese Werte müssen bearbeitet werden, bevor die Autokonfiguration abgeschlossen
werden kann.
Ab Stationssoftware-Version 705.03 müssen Sie in der Autokonfiguration für alle
Bestückautomaten der SX- und DX-Serie einstellen, ob die Meldeleuchten an den Türmen der
Bestückautomaten zweifarbig (grün / weiß) oder dreifarbig (grün / gelb / rot) angezeigt werden
sollen. Nähere Informationen zu den zwei Meldeleuchte-Systemen finden Sie in der
Versionsbeschreibung zur Stationssoftware 705.03, Artikelnummer [00196770-01].

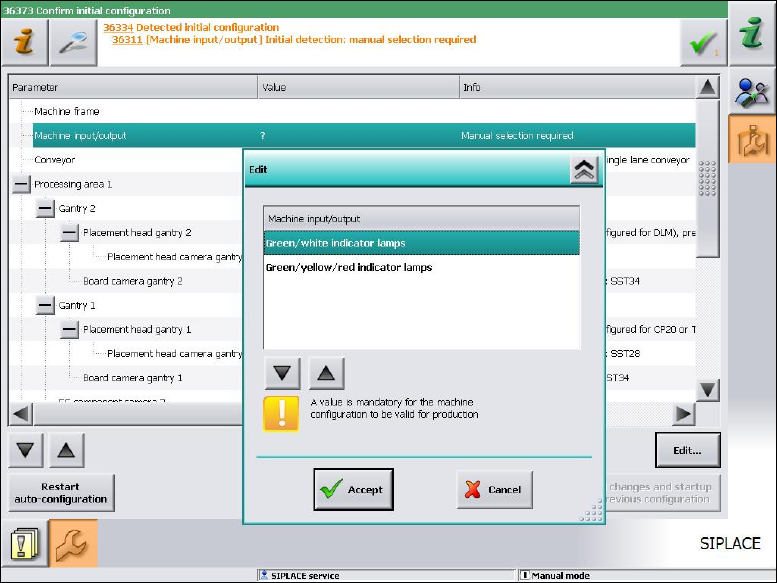

Abbildung 7-4: Meldeleuchte einstellen
► Markieren Sie die gewünschte Meldeleuchte und klicken Sie auf Accept (Übernehmen).
