Stationssoftware 708.1 / Installationsanleitung Ausgabe 05/2015 Edition
23
5.2 BIOS-Update/-Einstellungen am Maschinen- / Koplanrechner
durchführen
Die Image-Dateien zum BIOS-Update und zu den BIOS-Einstellungen, sowie eine entsprechende
Installationsanleitung (Readme-Datei) sind auf der BIOS-CD V1.0 enthalten. Diese CD kann über
den Service-Techniker bestellt oder aus dem SIPLACE Software Download Center
heruntergeladen werden. Für mehr Information zur Installation des Betriebssystems Windows 7,
siehe separate Installationsanleitung, Artikel-Nr. [00197737-xx].
5.3 Vorbereitungen zur Installation der Software
5.3.1 Voraussetzungen
Voraussetzung für die Installation der SIPLACE-Software und der Koplanrechner-Software:
– Installation des Betriebssystems Windows Embedded Standard 7 SP1 (32-Bit oder 64-Bit)
auf dem Maschinenrechner und in Zwei-Rechnerbetrieb auf dem Koplanrechner (siehe
"Installationsanleitung Betriebssystem Windows Embedded Standard 7", Artikelnummer
[00197737-xx])
– Der Stationsrechner muss mit mindestens 2 GB Arbeitsspeicher bei WES7 mit 32-Bit bzw. 4
GB bei WES 7 mit 64-Bit ausgerüstet sein. Gegebenenfalls müssen Stationsrechner im Feld
ausgetauscht oder mit einer Speichererweiterung aufgerüstet werden. Siehe hierzu die
Technische Information TI2014-09D04.
Unter Windows Embedded Standard 7 muss der Touchscreen kalibriert werden. Für diese
Arbeiten müssen Sie als Administrator eingeloggt sein!
Stationssoftware 708.1 / Installationsanleitung Ausgabe 05/2015 Edition
24
5.3.2 Kalibrieren des Touchscreens
Der Touchscreen muss während der Betriebssystem-Installation über den Software-Configurator
installiert werden. Wenn die Kalibrierung nach der Installation nicht automatisch starten sollte:
► Wählen Sie Start – All Programs – Elo, um zu den EloTouchscreen Properties zu gelangen.
Abbildung 5-2: EloTouchscreen Eigenschaften
► Klicken Sie auf die Schaltfläche Align.
Folgender Hinweis erscheint:
Abbildung 5-3: Anweisungen für den zu kalibrierenden Bildschirm
► Folgen Sie den Anweisungen auf dem Bildschirm.
Stationssoftware 708.1 / Installationsanleitung Ausgabe 05/2015 Edition
25
5.4 Installation der SIPLACE-Software (Stationssoftware 708.1)
HINWEIS
Die SIPLACE Vision Software wird beim Installieren der Stationssoftware automatisch
mitinstalliert,
HINWEIS
Die Installationsdauer kann bis zu 80 Minuten betragen.
► Schalten Sie die SIPLACE Bestückstation ein.
► Wechseln Sie auf den Service-Desktop.
► Öffnen Sie Windows Task Manager.
► Wählen Sie Logoff unter der Registerkarte Users.
► Loggen Sie sich unter der Benutzerkennung ASM_Admin ein.
► Legen Sie die Installations-DVD in das Laufwerk ein.
► Öffnen Sie den Explorer und starten Sie unter Laufwerk E: die setup.exe mit Doppelklick.
Der Dialog SIPLACE Choice Center wird geöffnet.

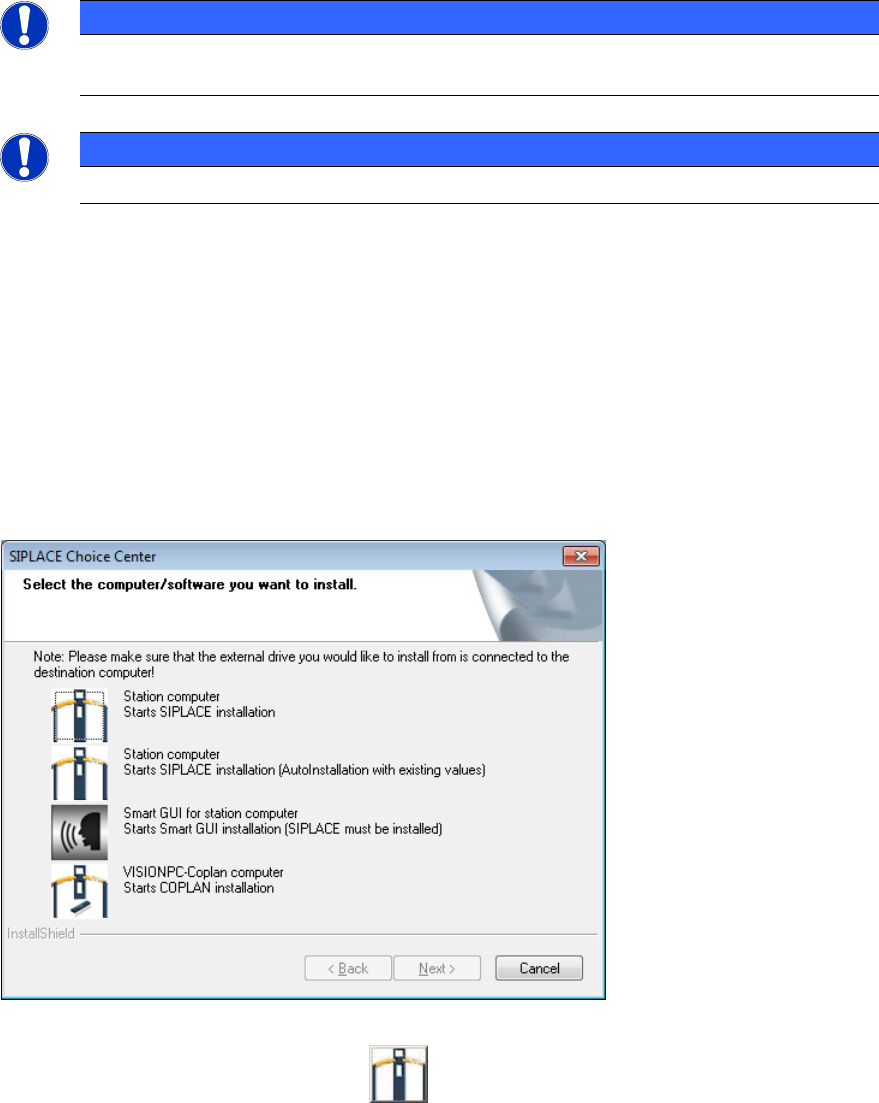

Abbildung 5-4: Dialog "SIPLACE Choice Center"
► Klicken Sie auf die erste Schaltfläche Station computer.
