SPF 服务手册 6.8 测定皮带张力 6.8-1 P54SCC-85-210-A0 6.8 测定皮带张力 测定皮带张力 测定皮带张力 测定皮带张力 ► 测定同步皮带张力 测定同步皮带张力 测定同步皮带张力 测定同步皮带张力 测 量 开关 电 源 【 ON/OFF 】 双列直插 时 式 开关 MIC 增益 LED 调 整 电 位器 测 量 LED 大 约 6mm 扩 音器 皮 带 跨度 1. 打开电源开关。 2. 按“ WE I G H…
SPF
服务手册
6.7 秘密画面服务功能的说明（机密事项）
P54SCC-85-080-A0 6.7-20
＝ 备忘录 ＝
SPF
服务手册
6.8 测定皮带张力
6.8-1 P54SCC-85-210-A0
6.8 测定皮带张力
测定皮带张力测定皮带张力
测定皮带张力
►测定同步皮带张力
测定同步皮带张力测定同步皮带张力
测定同步皮带张力

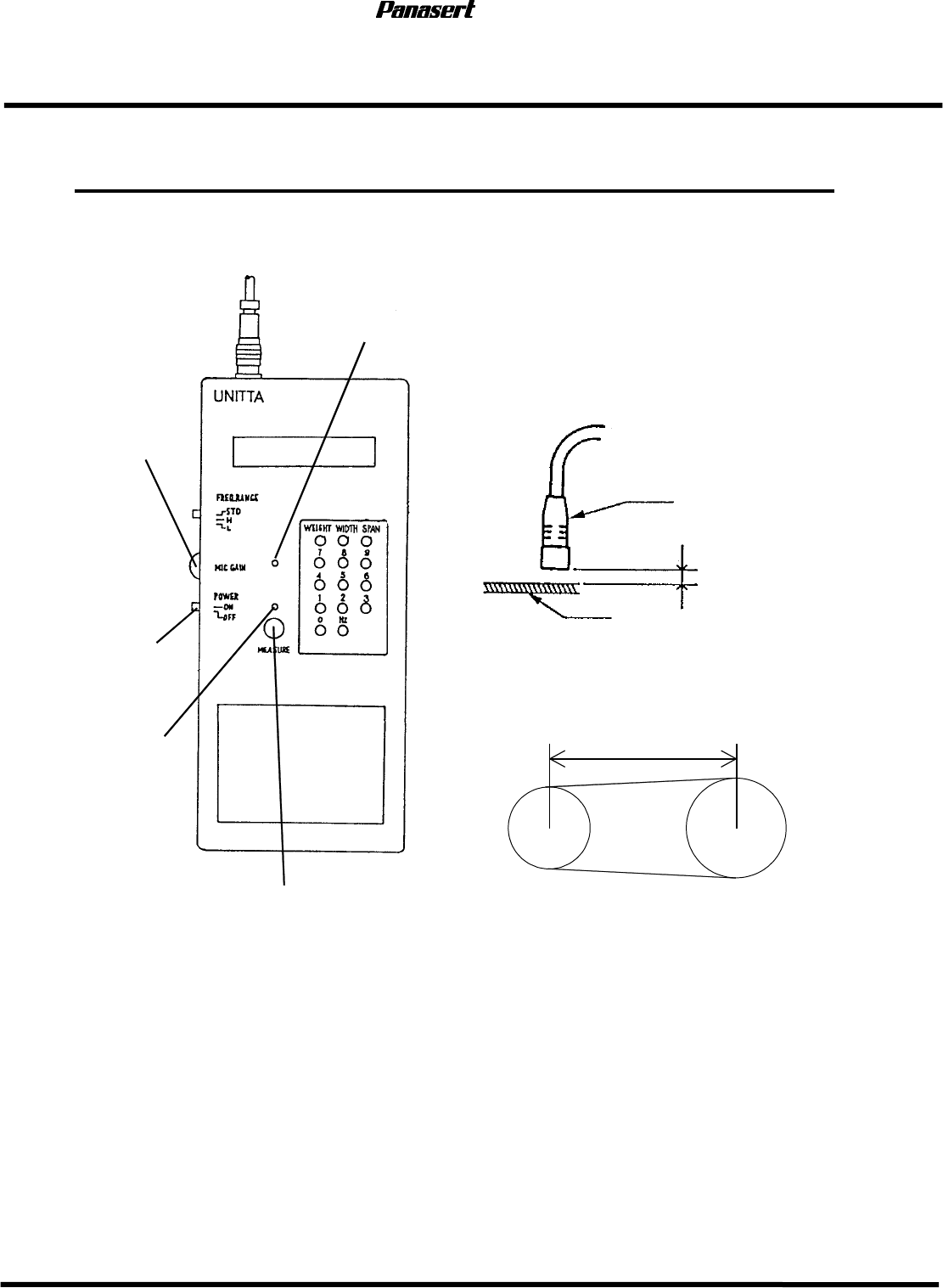

测量开关
电源【
ON/OFF
】
双列直插时 式
开关
MIC
增益
LED
调整电位器
测量
LED
大
约
6mm
扩
音器
皮带
跨度
1. 打开电源开关。
2. 按“WEIGHT”，输入皮带重量。 (gf/cm2)。
3. 按 “WIDTH”，输入皮带宽度 (mm)。
4. 按“SPAN” ，输入皮带跨度 (mm) 。
5. 将扩音器和皮带之间的距离保持在大约6mm左右。
6. 按”MEASURE” (测量开关).
7. 测量时用手指抓住皮带。
=确认
确认确认
确认=
当测量LED处于点灯状态时，请抓住皮带。
Sentence No. P54SCC-85-210-A0
SPF
服务手册
6.8 测定皮带张力
P54SCC-85-210-A0 6.8-2

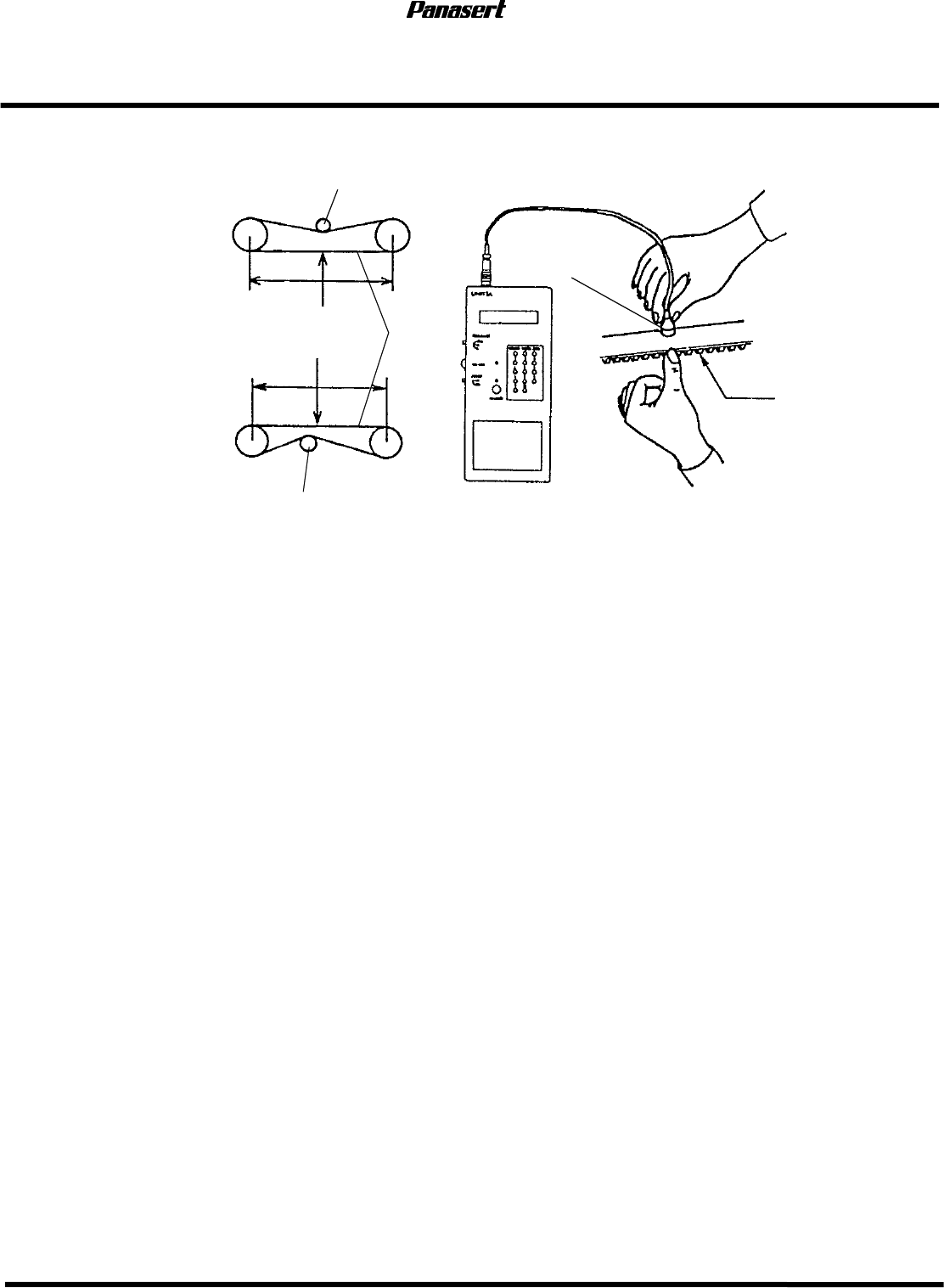

测定无张力辊
的中心部位
皮带
张
力
辊
皮带
扩音器
张力辊
8. 读取测定值。
9. 规格值以外时，调整皮带张力，再次测定。
=提示
提示提示
提示=
如测定前 MIC 增益 LED 处于闪烁状态，请关闭调整电位器。
=确认
确认确认
确认=
用手指抓住皮带时，请注意不要影响测定。
=提示
提示提示
提示=
装配阶段的皮带张力，大于规格值，旋转皮带一周以上，彻底适应之后，24 小时后再次测
定，调整到容许值之内。（因为装配阶段，皮带必须伸长。）
