ü Aprire il dialogo di input [Code reader]: 1. Nel dialogo di input [ Code table] fare clic sul pulsante nella nella barra degli strumenti inferiore. ð Si apre il dialogo di input [Code reader]: Code reader Edit dialog C…

Assistenza e diagnosi

Il dialogo di input [Scanner ottico] (con assegnazione al convogliatore)

Con l'aiuto delle informazioni di stato e dei contatori di PCB, l'utente mantiene il

controllo sulla produzione in corso. Queste informazioni si trovano nel dialogo di

input [Code reader]. Per la disposizione dei sensori e delle interfacce nella macchi-

na osservare le seguenti immagini:

Impianto di

saldatura

Impianto a

monte

Impianto

Interfaccia

SMEMA / WMW

n + 1n - 1 n

Fig. 62: Rappresentazione schematica: Disposizione delle interfacce

Impianto di

saldatura

Impianto

a monte

Impianto

Lettore di codici

Sensore LVA

Materiale

saldatura

n + 1n - 1 n

Sensore ALB

Sensore

ISEL

Fig. 63: Rappresentazione schematica della disposizione dei sensori davanti alla macchina

Impianto

di saldatura

Impianto

a monte

Impianto

Sensore ISEL

Sensore ISAL

Materiale

saldatura

n + 1n - 1 n

Fig. 64: Rappresentazione schematica dei sensori ISEL (Interfaccia In-linea ingresso) e ISAL (Interfaccia In-linea uscita) nella macchi-

6.11.9

6.11.9.1

Descrizione del funzionamento | 6

Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 206 / 0

ü Aprire il dialogo di input [Code reader]:

1. Nel dialogo di input [Code table] fare clic sul pulsante nella nella barra degli

strumenti inferiore.

ð Si apre il dialogo di input [Code reader]:

Code reader

Edit dialog

Code reader conveyor track 1

Outside machine Inside machine

Code

Soldering program

Library

Code

Soldering program

Library

conveyor track 4

Code reader

conveyor track 2

conveyor track 3

conveyor track 1

Sensors outside machine Sensors inside machine

SMEMA SMEMA

Conveyor

Not busy to N-1

Sensor ISEL

Hardware signal

Software signal

Numbers of Boards

Hardware signal

Software signal

Numbers of Boards

LVA sensor

board available from n-1

Hardware signal

Software signal

Numbers of Boards

ALB sensor

Ready

Conveyor track

Maintenance mode

Fig. 65: Il dialogo di input [Scanner ottico]. Per ciascun convogliatore è disponibile uno scanner ottico separato. Per selezionare un

convogliatore, attivare il relativo tasto radio (sinistra). Con il tasto radio superiore viene selezionato uno scanner ottico senza asse-

gnazione ai convogliatore. Il dialogo di input è diviso in due aree: PRIMA della macchina (n-1) e NELLA macchina (n).

AVVERTENZA

Perché non vengono visualizzate le proprietà di un convogliatore?

Quando è stato attivato il tasto radio [Code reader without assignment to con-

veyor track] non è possibile visualizzare le proprietà di un convogliatore.

Descrizione del funzionamento | 6

Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 207 / 0

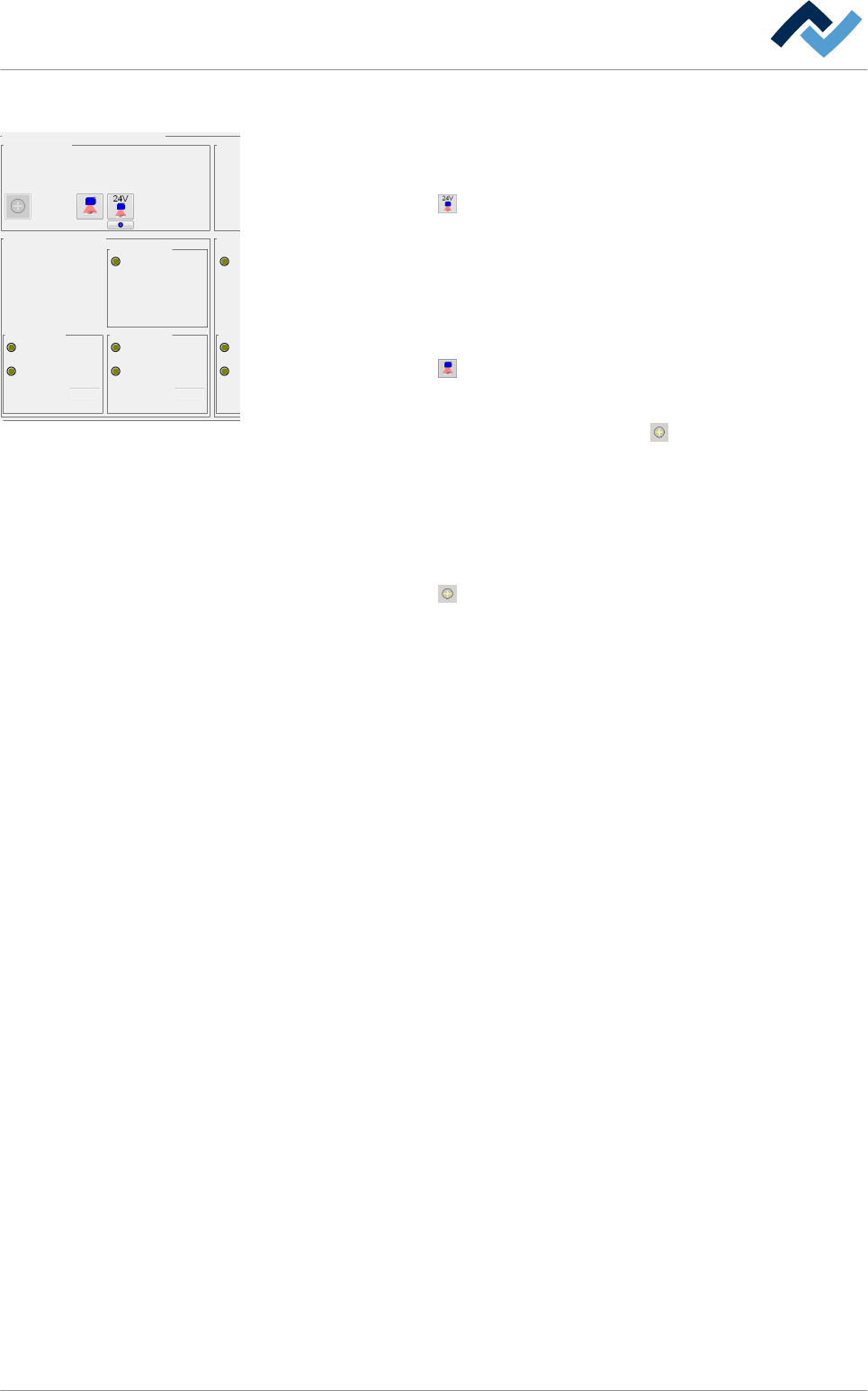

Test funzionale dello scanner ottico, assegnazione di un codice

ü Per svolgere un test funzionale dello scanner ottico:

1. Selezionare il convogliatore 1.

2. Cliccare sul pulsante nella cornice [Outside machine].

ð Questo pulsante è disponibile solo se lo scanner ottico viene alimentato

con tensione attraverso il PLC. Se lo scanner ottico viene alimentato con

tensione attraverso la sua interfaccia, questo pulsante non è visibile!

ð Si attiva l'alimentazione di tensione dello Scanner ottico. Con tensione di

alimentazione attivata, il pulsante viene visualizzato in giallo.

Cliccare sul pulsante

nella cornice [Outside machine].

ð Con lo scanner ottico in funzione, il pulsante viene visualizzato in giallo.

ð Non appena viene letto un codice, il pulsante si attiva.

ð Il codice viene visualizzato nel campo [Code].

ð A questo punto è possibile assegnare il codice letto a un programma di saldatu-

ra.

ü Per assegnare il codice letto a un programma di saldatura:

1. Cliccare sul pulsante

ð Appare il dialogo [Select soldering program].

2. Selezionare un programma di saldatura.

ð Il codice letto viene assegnato al programma di saldatura.

6.11.9.2

Code reader

maintenance mode

Edit dialog

Code reader conveyor track 1

Outside machine Inside machine

Code

Soldering program

Library

Code

Soldering program

Library

conveyor track 4

Code reader

conveyor track 2

conveyor track 3

conveyor track 1

Sensors outside machine Sensors inside machine

SMEMA SMEMA

Conveyor

Not busy to N-1

Sensor ISEL

Hardware signal

Software signal

Numbers of Boards

Hardware signal

Software signal

Numbers of Boards

LVA sensor

board available from n-1

Hardware signal

Software signal

Numbers of Boards

ALB sensor

Conveyor track

Ready
