Lavori di manutenzione da eseguire ogni 2 settimane
Punto di drenaggio del condensato nella zona di preriscaldamento,
sostituire la cartuccia del filtro
PERICOLO
Pericolo di danni alle persone e alle cose da parte di condensati aggressivi!
ü I condensati possono aggredire la pelle e le mucose!
1. Durante i lavori per la gestione dei condensati indossare sempre abiti protet-
tivi appropriati!
2. Per la prevenzione di lesioni agli occhi indossare occhiali protettivi!
3. Indossare sempre scarpe protettive appropriate!
Il punto di drenaggio del condensato (1) si trova sul retro della macchina. È accessi-
bile dopo l'apertura della cappa ribaltabile (2).
2
33 3
1
3 3 3
Fig. 146: Drenaggio del condensato
8.5
8.5.1
Manutenzione e riparazione | 8
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 393 / 0
5 64
Fig. 147: Smontare la cartuccia del filtro
Manutenzione e riparazione | 8
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 394 / 0
ü Per sostituire la cartuccia del filtro:
1. Allentare le viti (3) su entrambi i lati del drenaggio del condensato.
2. Far uscire il modulo completo (4) nella direzione (C).
3. Aprire le chiusure a scatto (2) che guardano nella direzione (A).
4. Togliere il coperchio (3).
71

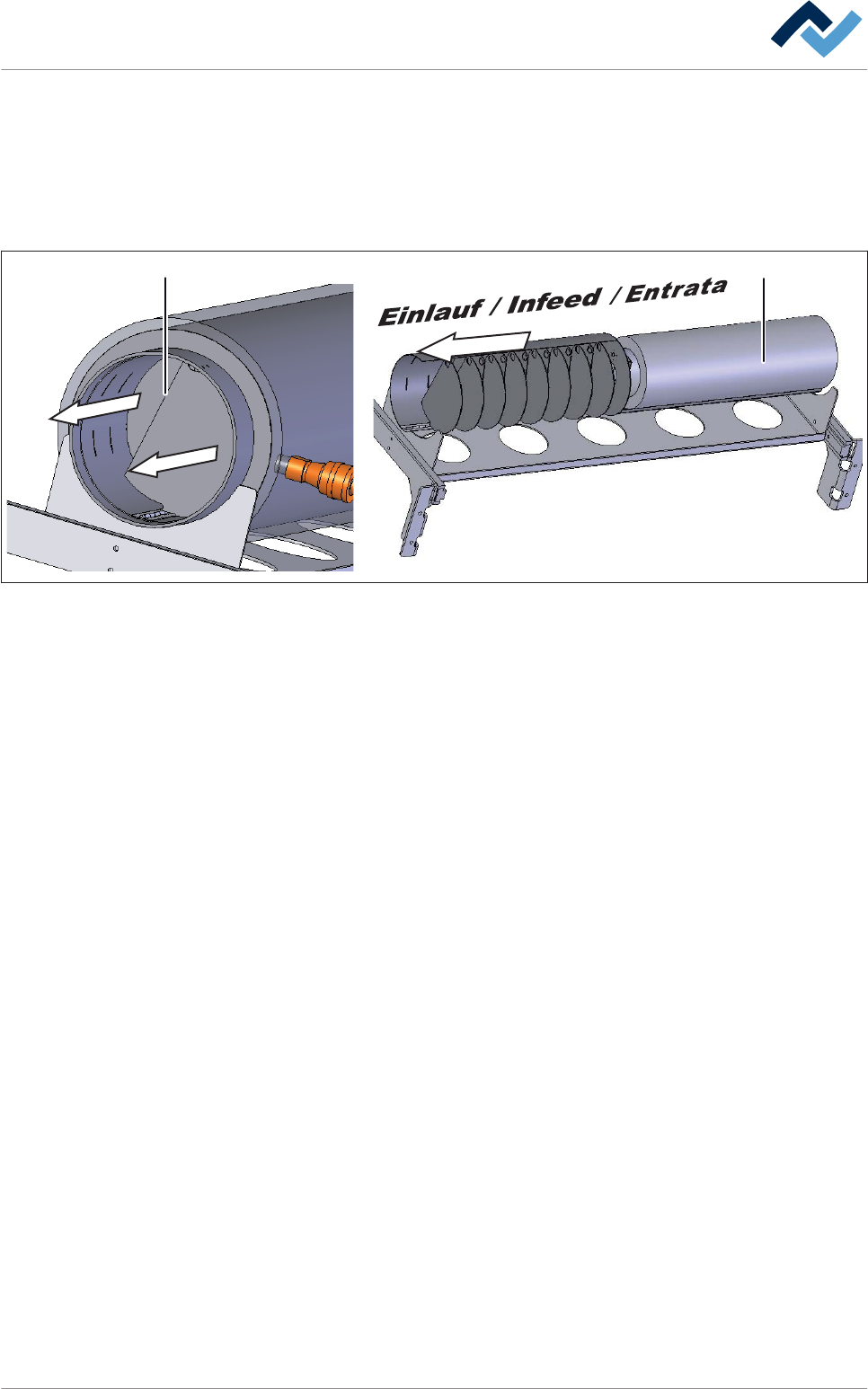

Fig. 148: Sostituzione cartuccia filtro
5. Estrarre il blocco di drenaggio del condensato (1) e verificarne l'eventuale con-
taminazione.
6. Se è particolarmente sporco, pulire il drenaggio del condensato.
7. Montare una nuova cartuccia del filtro (7).
8. Reinserire il drenaggio del condensato (1).
ð Le lamelle (8) devono essere orientate verso l'ingresso della macchina.
9. Chiudere il coperchio (6).
10.Chiudere le chiusure a scatto che guardano nella direzione (A).
A questo punto il procedimento è completato.
Manutenzione e riparazione | 8
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 395 / 0
