1 2 Fig. 212: Zone di raffreddamento in basso Pos. Denominazione Numero articolo A B 1 Motore per la regolazione della larghezza tipo 2 con sistema elet- tronico separato --> 05/2013 174941 x 2 Lamiera perforata senza…
1 2
Fig. 211: Zone di raffreddamento in basso
Pos. Denominazione Numero articolo A B
1
Lamiera perforata con fessura di innesto dello scambiatore di ca-
lore, standard
174847 x
2
Lamiera perforata con fessura di innesto dello scambiatore di ca-
lore, Supporto centrale PARK (opzione)
235863 x
Parti di ricambio e pezzi soggetti ad usura | 9
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 485 / 0
1 2
Fig. 212: Zone di raffreddamento in basso
Pos. Denominazione Numero articolo A B
1
Motore per la regolazione della larghezza tipo 2 con sistema elet-
tronico separato --> 05/2013
174941 x
2
Lamiera perforata senza innesto scambiatore di calore, con opzio-
ne PARK in caso di sostegno centrale
235976 x
Parti di ricambio e pezzi soggetti ad usura | 9
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 486 / 0
A B
1

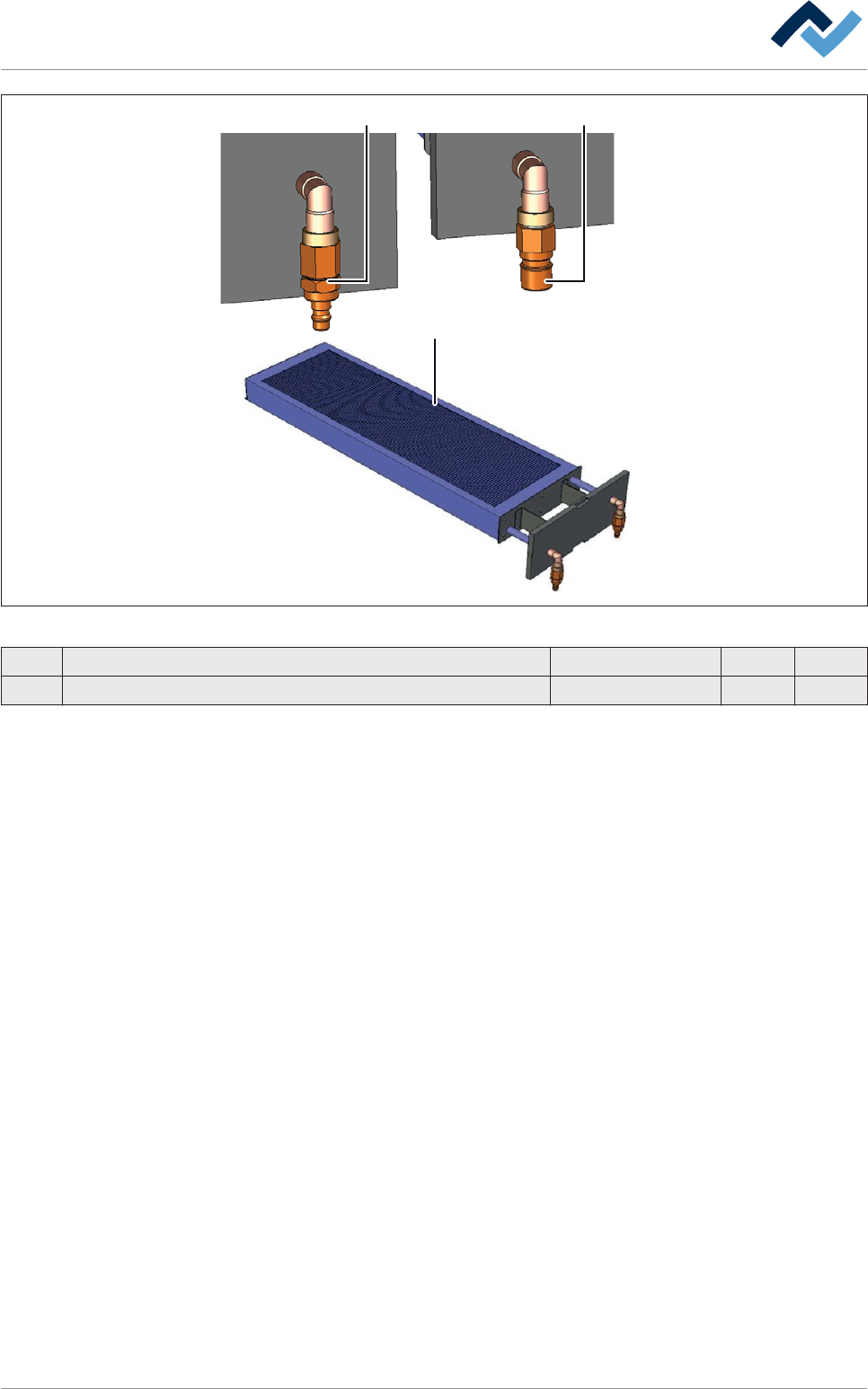

Fig. 213: Parametro identificativo scambiatore di calore: Raccordo acqua fredda (A), raccordo acqua calda (B)
Pos. Denominazione Numero articolo A B
1 Scambiatore di calore acqua fredda 146574 x
