Catene, rulli di rinvio, cuscinetti 1 5 1 1 1 1 1 34 2 6 Fig. 235: Rulli di rinvio Pos. Denominazione Numero articolo A B 1 Rullo di rinvio da Ø 40 mm 108249 x 2 Galoppino Ø 21 mm 107607 x 3 Magnete di sollevamento ad al…
1 2 3/4

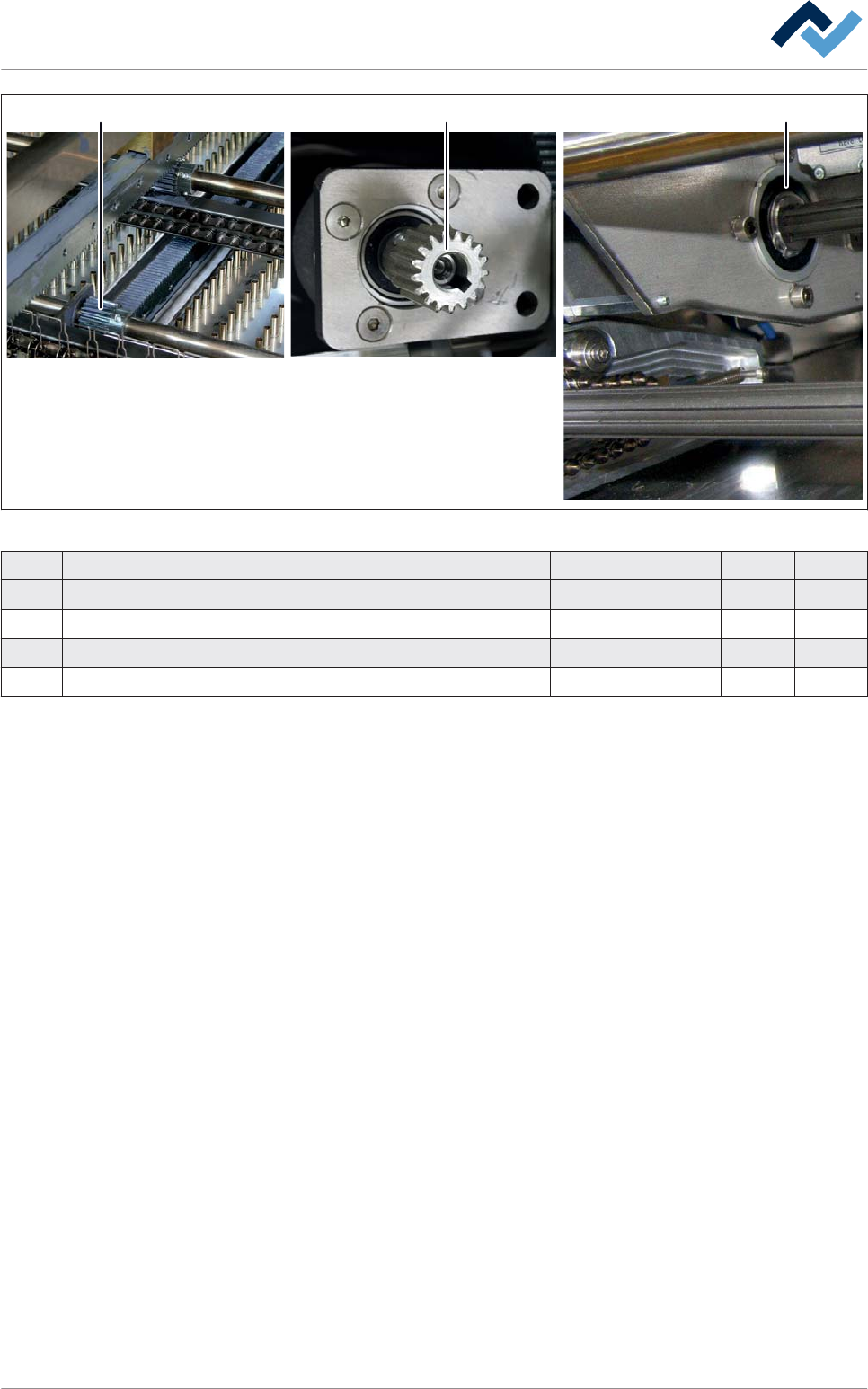

Fig. 234: Ingranaggi cilindrici, cuscinetti
Pos. Denominazione Numero articolo A B
1 Ruota dentata 17337 x
2 Ruota dentata 20490 x
3 Cuscinetto a sfere radiale, diametro interno 25 mm 6LA60052RS x
4 Cuscinetto a sfere radiale, diametro interno 30 mm 154118 x
Parti di ricambio e pezzi soggetti ad usura | 9
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 509 / 0
Catene, rulli di rinvio, cuscinetti
1 51 1 1 1 134 2 6
Fig. 235: Rulli di rinvio
Pos. Denominazione Numero articolo A B
1 Rullo di rinvio da Ø 40 mm 108249 x
2 Galoppino Ø 21 mm 107607 x
3 Magnete di sollevamento ad alte prestazioni 108685 x
4 Molla 6FED099D x
5 Molla 134005 x
6 Rullo di rinvio Ø 47,7 mm con 2 cuscinetti, completo 255605 x
9.15.2
Parti di ricambio e pezzi soggetti ad usura | 9
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 510 / 0
6 2 10
Fig. 236: Catena, mezzo equipaggiamento, standard
7 1 10
Fig. 237: Catena, equipaggiamento completo, standard
8 3 10
Fig. 238: Catena, mezzo equipaggiamento, con opzione PARK nel supporto centrale
9 4 10
Fig. 239: Catena, equipaggiamento completo, con opzione PARK nel supporto centrale
Parti di ricambio e pezzi soggetti ad usura | 9
