ü Impostazione manuale della larghezza del convogliatore su un valore impostato definito: 1. Fare clic sul campo di input [ Set value] e inserire un valore in [mm]. ð La larghezza del convogliatore si regola su questo va…
Controllo delle unità
Controllare il convogliatore
ü Eseguire i seguenti lavori:
1. Controllare il parallelismo del convogliatore e, se necessario, allinearlo.
2. Verificare il funzionamento di tutte le trasmissioni. A questo proposito cliccare
sul pulsante
nel dialogo di base per avviare insieme tutti i convogliatori. Con
i convogliatori in funzione, il pulsante viene visualizzato in giallo.
ð L'operazione è ora conclusa.
Controllo della regolazione larghezza
ü Per aprire la finestra di dialogo di input [Conveyor width adjustment]:
1. Nella barra degli strumenti inferiore della finestra di dialogo di avvio fare clic
sul pulsante
.
ð Si apre la finestra di dialogo di input [Conveyor width adjustment]:
Conveyor width adjustment
Maintenance mode
Edit dialog
width adjustment convey. 4
width adjustment convey. 3
width adjustment convey. 2
width adjustment convey. 1
width adjustment center 4
width adjustment center 3
width adjustment center 2
width adjustment center 1
Set value
Actual value
inaccessible
mm
mm
Set value
Actual value
inaccessible
mm
mm
Set value
Actual value
inaccessible
mm
mm
Set value
Actual value
inaccessible
mm
mm
Set value
Actual value
inaccessible
mm
mm
Set value
Actual value
inaccessible
mm
mm
Set value
Actual value
inaccessible
mm
mm
Set value
Actual value
inaccessible
mm
mm

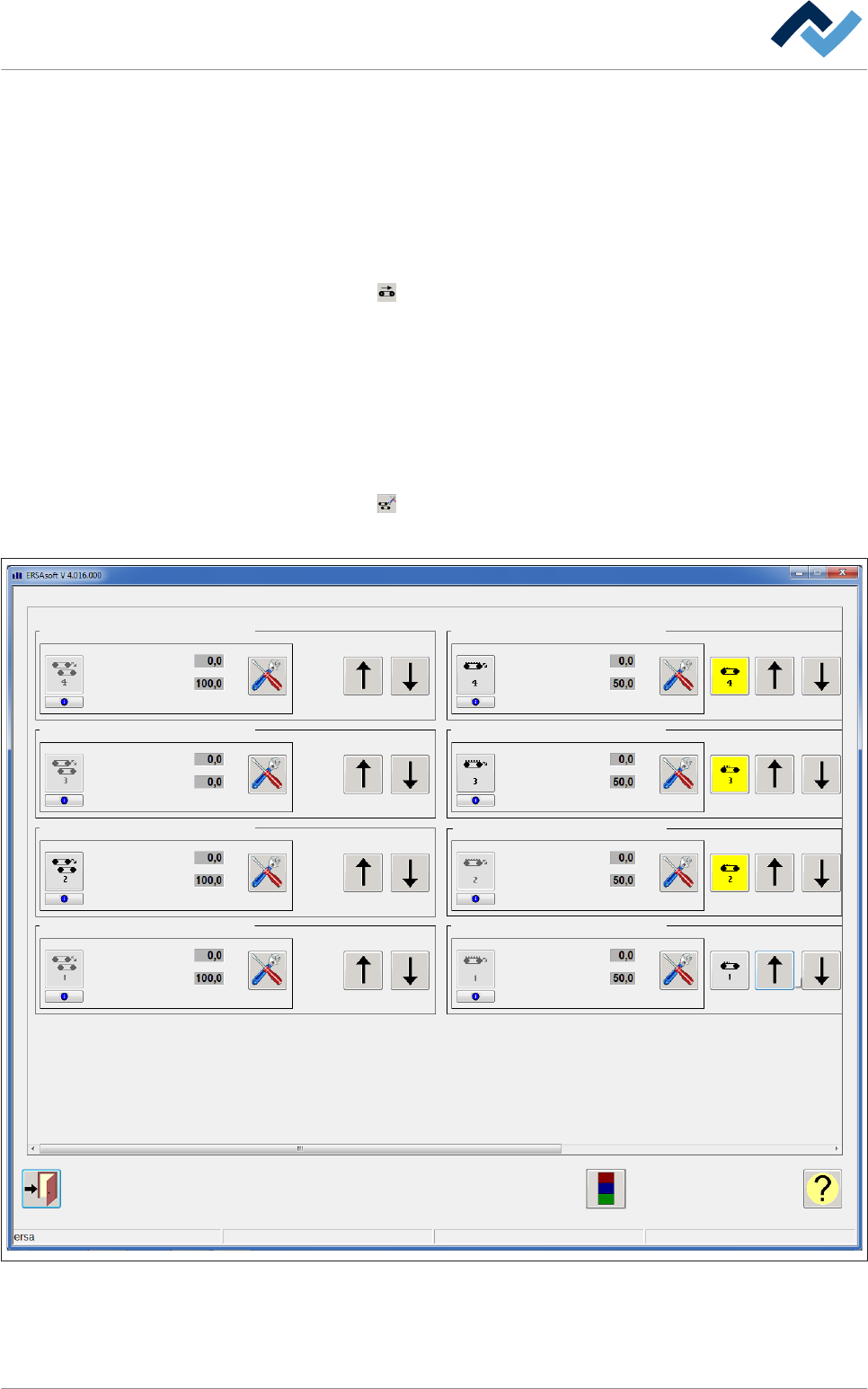

Fig. 18: La finestra di dialogo di input [Larghezza convogliatore]. A seconda della dotazione della macchina possono esservi fino a
quattro binari di convogliamento.
5.4.9
5.4.9.1
5.4.9.2
Messa in funzione | 5
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 87 / 0
ü Impostazione manuale della larghezza del convogliatore su un valore impostato
definito:
1. Fare clic sul campo di input [Set value] e inserire un valore in [mm].
ð La larghezza del convogliatore si regola su questo valore.
2. Cliccare sul pulsante
. All'interno del pulsante compare il numero del binario.
ð La larghezza del convogliatore viene regolata. Nel campo [Actual value] potete
vedere la larghezza attuale del convogliatore in [mm]. Il pulsante può assumere
colori diversi. Ad ogni colore corrisponde una determinata funzione. Sono pos-
sibili i seguenti colori:
▪ Grigio: la regolazione della larghezza è disinserita.
▪ Verde: è in corso la regolazione della larghezza
▪ Rosso: c'è un problema.
ü Controllo della regolazione larghezza:
1. Misurare la distanza delle guide del convogliatore fra di loro e confrontare il
risultato della misurazione con il [Actual value].
ð Se i valori divergono gli uni dagli altri:
2. Regolare il convogliatore e ripetere il procedimento.
ð Se [Set value] e [Actual value] coincidono, il procedimento è concluso.
Ora eseguire il referencing della regolazione della larghezza. A questo scopo osser-
vate gli esempi pratici descritti nella prossima sezione.
Messa in funzione | 5
Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 88 / 0
Esempi pratici per il referencing della regolazione larghezza
Esistono tre diverse possibilità di referencing:
▪ Referencing della regolazione larghezza con corsa di referencing. Il referencing
va eseguito con questo procedimento se la regolazione della larghezza è dotata
di fine-corsa hardware. Seguire l'esempio a).
▪ Referencing della regolazione larghezza senza corsa di referencing. Il referen-
cing va eseguito con questo procedimento se la regolazione della larghezza non
è dotata di fine-corsa hardware e ogni binario del convogliatore dispone di
una guida fissa. Seguire l'esempio b).
▪ Referencing della regolazione larghezza senza corsa di referencing. Il referen-
cing va eseguito con questo procedimento se la regolazione della larghezza non
è dotata di fine-corsa hardware, e se nei sistemi a più binari le guide dei convo‐
gliatori sono accoppiate meccanicamente. Seguire l'esempio c).
