Indicazione della posizione dei sensori di temperatura

Ciascuna zona è dotata di un termoelemento (sensore) che misura la temperatura

nella zona. I valori misurati vengono utilizzati ad esempio per i report di saldatura.

Le posizioni in cui sono installati i sensori variano in funzione del tipo di macchine e

generalmente vengono definite solo la prima volta all'avviamento della macchina.

Eventuali variazioni saranno necessarie solo in casi eccezionali.

Maintenance mode

Top zones Settings

Zone

Temperature compensation

T(t)=(k/10000 + 1) * t + b

State

°C

Monitoring of the blower aktive

Sensor position

Reference junction temperature

Proportional reinforcement heating

Reset time (I-rate) heating

Derivative time (D-rate) heating

Dynamic at switch of set value

Dynamic at switch of set value (heating)

Proportional reinforcement cooling

Reset time (I-rate) cooling

Derivative time (D-rate) cooling

Dynamic at switch of set value

Sensor broken

Actual value to high

Set value to high

Value frozen

Power value 100% - Value unchanged

Heating ratio

Cooling ratio

Current RPM of the blower

Tolerance till zone is ready (less set value tolerance)

Rpm

°C

%/°C

Cooling zone

Heating ratio average

Cooling ratio average

Controlparameter

temperature set value

T(t)

Fig. 87: Finestra delle impostazioni [Zone superiori]

ü Nell'esempio seguente occorre rilevare e impostare la posizione del sensore

nella seconda zona di riscaldamento:

1. Nel riquadro [Zone] selezionare la zona [2].

2. Sommando la distanza [A] (dall'ingresso della macchina fino alla prima zona) al-

la distanza [B], si otterrà la posizione del sensore [C]: 905 mm + 350 mm = 1255

mm. Osservare la seguente figura:

6.17.8.2

Descrizione del funzionamento | 6

Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 261 / 0

[A]

posizione del sensore

Zona 1 Zona 2 Zona 3 Zona 4 Zona 5

[C]

[B]

Fig. 88: Esempio: Rilevamento della posizione del sensore

3. Immettere la posizione del sensore rilevata nel campo di input [Sensor posi-

tion].

4. Rilevare l'impostazione facendo clic sul pulsante .

ð A questo punto il procedimento è completato.

Descrizione del funzionamento | 6

Ersa GmbH Istruzioni d´uso_HF3_14_it | 30/10/2014 262 / 0

[Tolleranza zona pronta]: Modifica del valore

Questo messaggio viene visualizzato a fini di servizio e diagnostici ed è visibile solo

se nella finestra di dialogo di input [General settings]/[User administration] è stato

attivato il checkbox [Extended view].

Quando viene raggiunta la temperatura nominale in una zona, il sistema di control-

lo trasmette alla visualizzazione lo stato di [Zona pronta] . È possibile indicare un

valore in [Kelvin] per fare in modo che lo stato di zona operativa venga segnalato

alla visualizzazione anche prima del raggiungimento della temperatura nominale.

Ciò può rivelarsi utile in alcuni casi eccezionali. Esempio: La temperatura nominale

è di 220°C. Il messaggio [Zona pronta] però deve partire già alla temperatura opera-

tiva di 219 °C; osservare l'immagine seguente:

[Valore nominale] 220°C

[Valore nominale]

Allarme

Stato

[Zona disponibile]

Ora

Segnalazione di attesa finché

la zona è disponibile

[Tolleranza -5K]

-1K

[Tolleranza +5K]

[Tolleranza fino zona disponibile

(< tolleranza del valore nominale)]

+1K

Monitoraggio della

tolleranza attivo

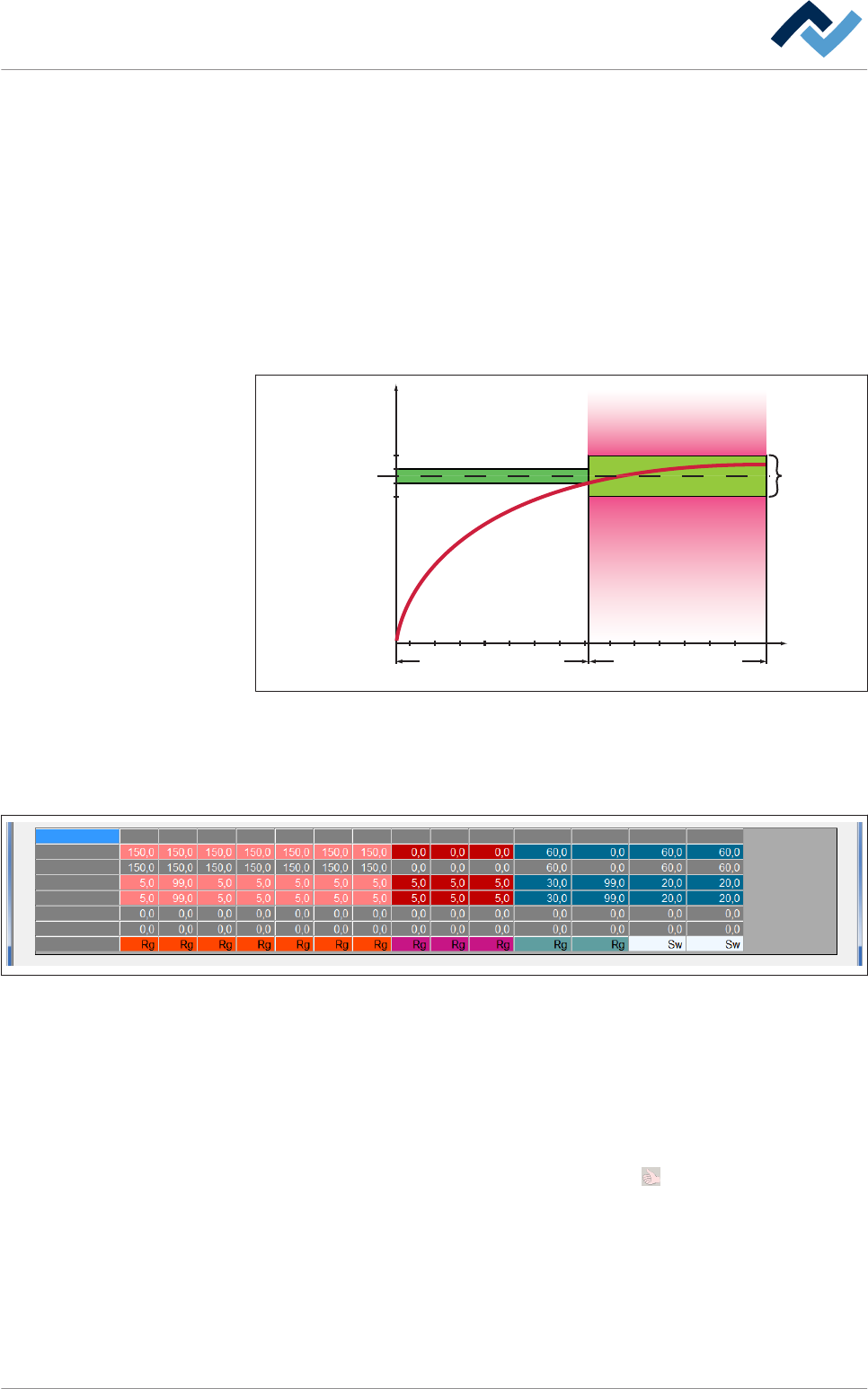

Fig. 89: Regolazione della temperatura all'interno di una zona: Il messaggio di attesa per [Zo-

na pronta] termina già 1K prima del raggiungimento della temperatura nominale. Se è attiva

la valutazione delle tolleranze, al di sopra di 225°C e al di sotto di 215°C scatta un messaggio

di allarme. Prestare attenzione anche alla parte superiore della finestra di dialogo di input

[Zone superiori]:

Zone

1 2 3 4 5 6 7 8 9 10 1 2 3

Set value [°C]

Actual value [°C]

Tolerance+ [°C]

Tolerance- [°C]

Heating ratio [%]

Cooling ratio [%]

Assignment FC

200.0 200.0 200.0 200.0 200.0 200.0 200.0

5.0 5.0 5.0 5.0 5.0 5.0 5.0

5.05.05.05.05.05.05.0

Fig. 90: Finestra di dialogo di input [Zone superiori]

ü Per modificare il valore [Tolerance till zone is ready (less set value tolerance)]

di 1 Kelvin:

1. Nel riquadro [Zone] selezionare una zona.

2. Fare clic sul campo di input [Tolerance till zone is ready (less set value toleran-

ce)] e inserire il valore [1 K].

3. Rilevare l'impostazione facendo clic sul pulsante

ð A questo punto il procedimento è completato.
