NXT-III 机械手册.pdf - 第162页
MEC-NXT3-002S0 4. 基本操作 NXT III 机械手册 139 4.7.4 安装方法 1. 打开主开关，将需安装料盘单元 -LT 的模组的操作画面调到 START 等待状态。 2. 将料盘单元 -LT 推到模组正前方。 3. 请调节摇柄使料盘单元－ LT 的滚轮和料站基座的导槽保持同一高度。 4. 慢慢地推料盘单元 -LT，直到插入模组最里面。正确安装后料 盘单元－ LT 和基座将锁定 在一起。 注意 如果装有料盘时，请…
4. 基本操作 MEC-NXT3-002S0
138 NXT III 机械手册
3. 请触摸 「更换单元指令」。
4. 请触摸 「更换料站指令」。
5. 请触摸显示在画面上的 「拉出料站向导」按键。松开料盘单元 -LT。
6. 拆除外置型废料带箱，松开脚轮，将料盘单元 -LT 从模组中慢慢地拉出。
7. 为了防止料盘单元 -LT 随意移动，请锁定脚轮。
01MEC-1597
JobNameLane2_T_00
JobNameLane1_T_00
JobNameLane2_T_00
JobNameLane1_T_00
__
meLane2_T_00
ameLane1_T_00
01MEC-1563
MEC-NXT3-002S0 4. 基本操作
NXT III 机械手册 139
4.7.4 安装方法
1. 打开主开关，将需安装料盘单元 -LT 的模组的操作画面调到 START 等待状态。
2. 将料盘单元 -LT 推到模组正前方。
3. 请调节摇柄使料盘单元－ LT 的滚轮和料站基座的导槽保持同一高度。
4. 慢慢地推料盘单元 -LT，直到插入模组最里面。正确安装后料盘单元－ LT 和基座将锁定
在一起。
注意
如果装有料盘时，请不要移动、安装、拆除料盘单元 -LT/LTC。有可能使元件移位或从
料盘中倒出。
安装、拆卸料盘单元 -LT/LTC 时需要小心仔细。如果用力过猛的话，就有可能损伤机
器。
0(&6
ᯏⴎঋݹⲺ┐䖤
᷺
ᯏㄏะᓝሲ″
警告
在安装料盘单元 -LT 时，请确保料盘单元 -LT 和基座之间无人。如果有人将有可能造
成重伤或被压死的严重后果。
01MEC-1295
4. 基本操作 MEC-NXT3-002S0
140 NXT III 机械手册

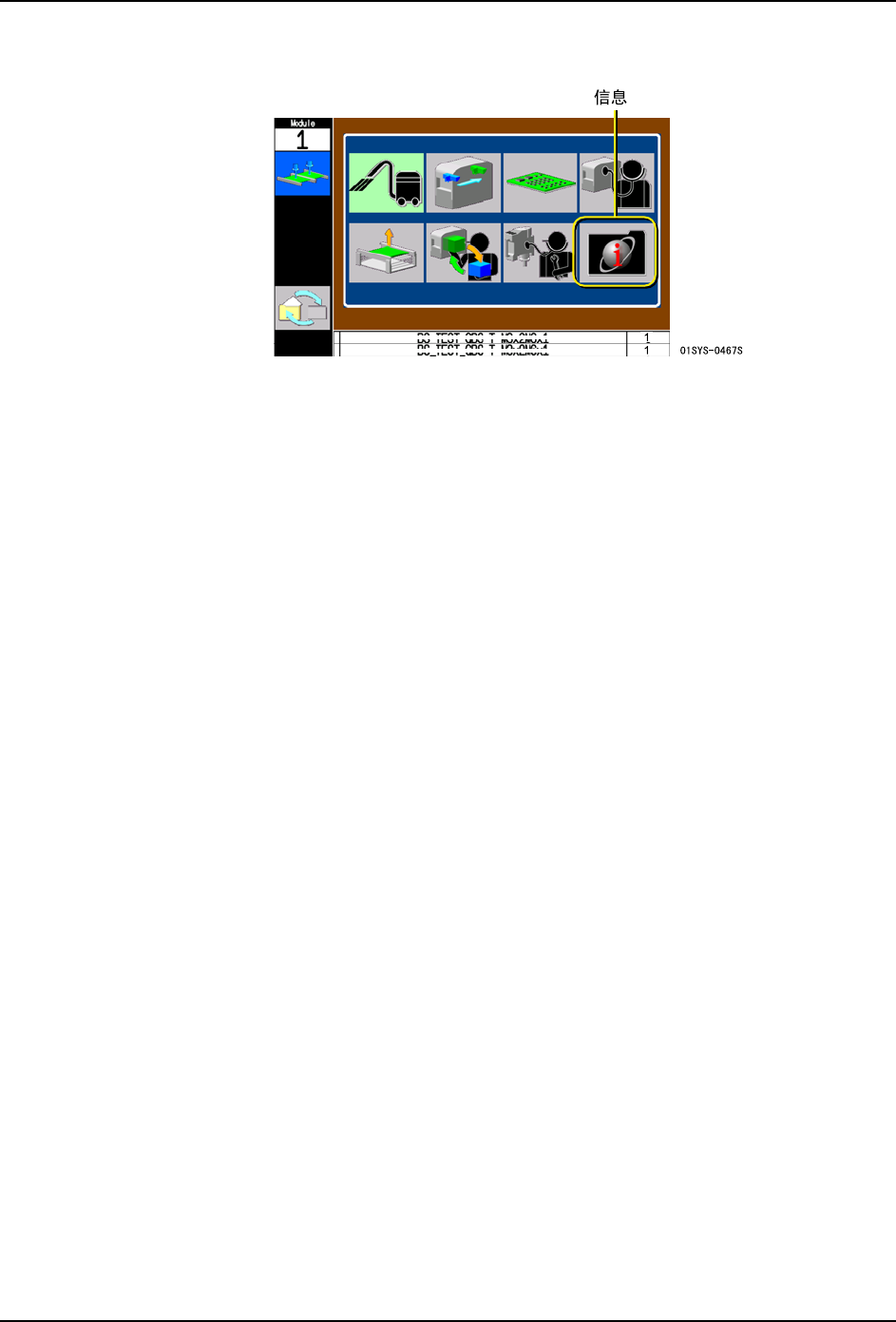

5. 请选择手动指令的信息图标，按下 OK 按键。
6. 确认安装的料盘单元 -LT 的单元版本，请参照版本升级报告的版本对照表确认与机器版
本的组合是否正确。组合不正确的时候请进行料盘单元 -LT 的版本升级。
备注 )
版本升级方法的详细内容，请参照 「辅助软件」的 [ 在线监视器 ]-[ 手册 ]-[10 各种单元软件
的更新 ]。
