MEC-NXT3-002S0 5. 预防保养 NXT III 机械手册 159 治具 用于清洗过滤 器用的网笼 K1325C 用于清洗贴装工 作头过滤器 治具 升降杆内 O 型圈加油用治具 AA40R**，AA79X** H04，H04S/H04SF， H08，H08Q， H08M，H08MQ, H12 HS，H12HSQ， V12 工作头升降杆内 O 型圈的加 油用 AA40R**：H04，H 04S/H04SF， H08，H08Q，…
5. 预防保养 MEC-NXT3-002S0
158 NXT III 机械手册

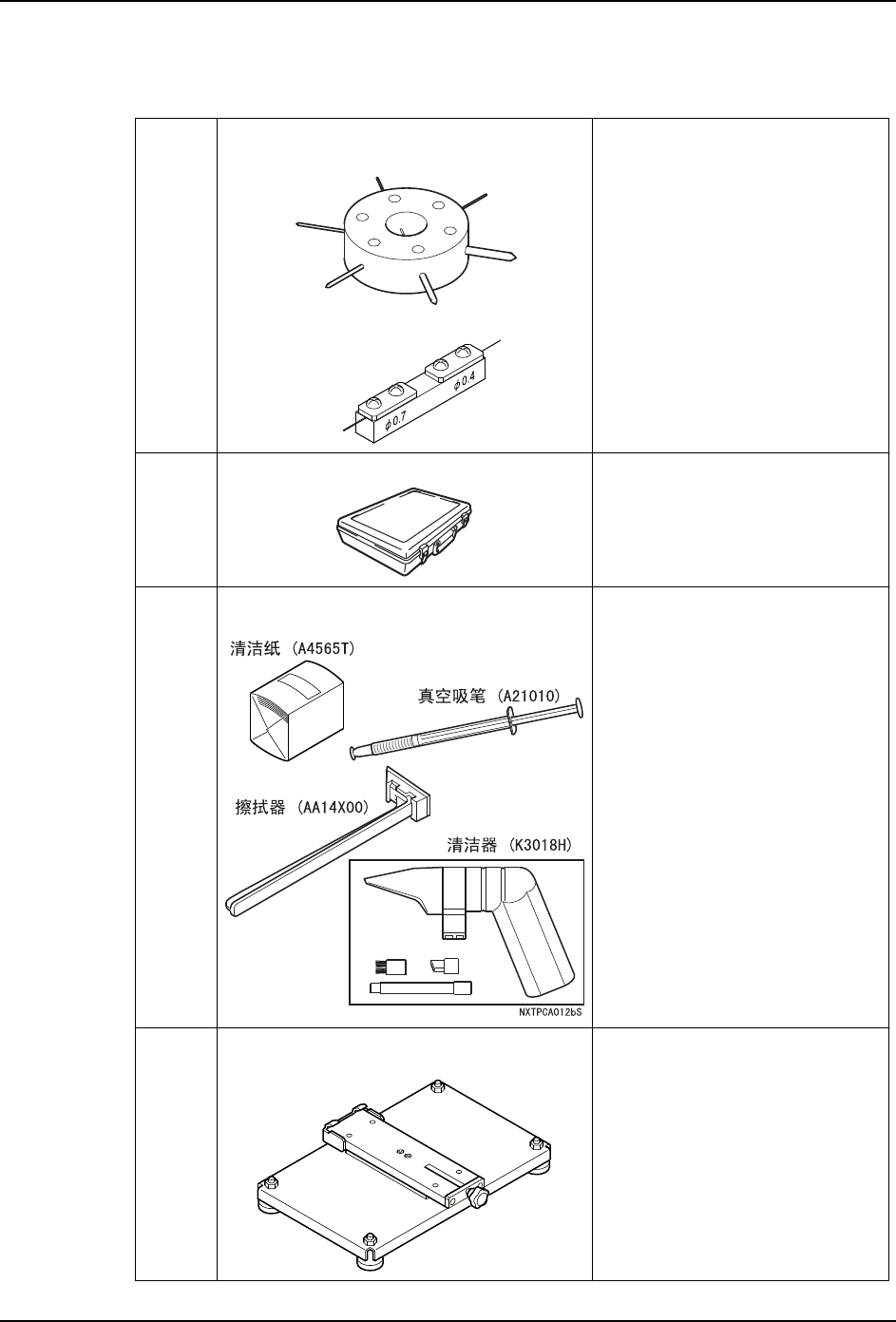

5.1.3 准备的用品
备注 )表中的治具全是选项。
治具 用于吸嘴内部的清扫
治具 Fuji 润滑油枪配套工具 AWPJ8201 用于润滑油加油嘴的加油
治具 用于清扫元件相机的治具 用于清扫元件相机玻璃面
治具 工作头维修保养架 AA0AM** 用于贴装工作头的清扫、加油
清扫吸嘴用通针ＡＷＰＪ８１００
⫼ఈ⏙ᠿ⊏$$;<
1;73+'D
MEC-NXT3-002S0 5. 预防保养
NXT III 机械手册 159
治具 用于清洗过滤器用的网笼 K1325C 用于清洗贴装工作头过滤器
治具 升降杆内 O 型圈加油用治具
AA40R**，AA79X**
H04，H04S/H04SF，H08，H08Q，
H08M，H08MQ, H12HS，H12HSQ，
V12 工作头升降杆内 O 型圈的加
油用
AA40R**：H04，H04S/H04SF，
H08，H08Q，H12HS，H12HSQ，
V12 工作头用
AA79X**：H08M，H08MQ 工作头用
治具 升降杆内 O 型圈加油用治具
(H24 工作头对应 )
H04，H04S/H04SF，H08，H08Q，
H08M，H08MQ, H12HS，H12HSQ，
V12，H24 工作头升降杆内 O 型圈
的加油用
2MGTHJ0059**：注油棒 （H24）
PM02LA*: 注油棒 （H08/H12）
PM02LB*: 注油棒 （H04）
2MGTHJ0060**：盖子
PZ3168*：瓶
治具 工作头清扫单元 QK00C** 清扫 H04，H04S/H04SF，H08，
H08Q，H08M，H08MQ，H12HS，
H12HSQ，V12 工作头升降杆用
治具 机械阀的滑动阻力测定头 AA6KN** 检查 H04，H04S/H04SF，H08，
H08Q，H08M，H08MQ，H12HS，
H12HSQ，V12，H24 工作头机械阀
O型圈用
NXTPHD028
NXTPHD122Sb㻭㻭㻠㻜㻾㻖㻖 㻭㻭㻣㻥㼄㻖㻖
01MEC-1506
H24
H08/H12
01MEC-0523
01MEC-0567
5. 预防保养 MEC-NXT3-002S0
160 NXT III 机械手册
治具 机械阀的 O 型圈更换治具
PM072M*, 2MGKHJ0005**
更换 H04，H04S/H04SF，H08，
H08Q，H08M，H08MQ，H12HS，
H12HSQ，V12，H24 工作头机械阀
O型圈用
PM072M*：H04、H04S/H04SF、
H08、H08Q、H08M、H08MQ、
H12HS、H12HSQ、V12 工作头
2MGKHJ0005**：H24 工作头
治具 拆除吸嘴过滤器用治具 PMOGLZ* H04，H04S/H04SF，H08M，H08MQ
工作头吸嘴过滤器的拆卸用
治具 机械阀的 O 型圈更换治具 PM072M* H04，H04S/H04SF，H08M,H08MQ
工作头吸嘴过滤器的安装用
治具 橡胶垫片用吸嘴过滤器安装用治具
2MGKNJ00050*
H04，H04S/H04SF 工作头
吸嘴过滤器的安装用
治具 单头扳手 PBOOEY* V12 工作头
机械阀的拆卸用
治具 注射筒 S61439 V12 工作头
升降杆，升降齿轮用
注射筒可以使用在所有的贴装工
作头的加油作业中。
使用几种润滑油的时候，请根据
润滑油准备各自的注射筒。
治具 转矩螺丝刀 （AA9ZT**) V12 工作头
拆除机械阀用
治具 转矩螺丝刀 2AGKHJ0013** H08M,H08MQ 工作头
安装机械阀的推板用
01MEC-0566
02NST-0059
02NST-0060
01M
EC-1165
01
NST-0882
01NST-0952a
01NST-1097
