MEC-NXT3-00 2 S0 7. 部件的更换 NXT III 机械手册 475 5. 取下冷却风扇的接插件，向外取下 冷却风扇。 6. 按照与取下时相反步骤安装新的冷 却风扇，将机器返还到原来的状态。 01MEC-1703 1.47 Nm
MEC-NXT3-002S0 7. 部件的更换
NXT III 机械手册 475
5. 取下冷却风扇的接插件，向外取下冷却风扇。
6. 按照与取下时相反步骤安装新的冷却风扇，将机器返还到原来的状态。
01MEC-1703
1.47 Nm
7. 部件的更换 MEC-NXT3-002S0
476 NXT III 机械手册

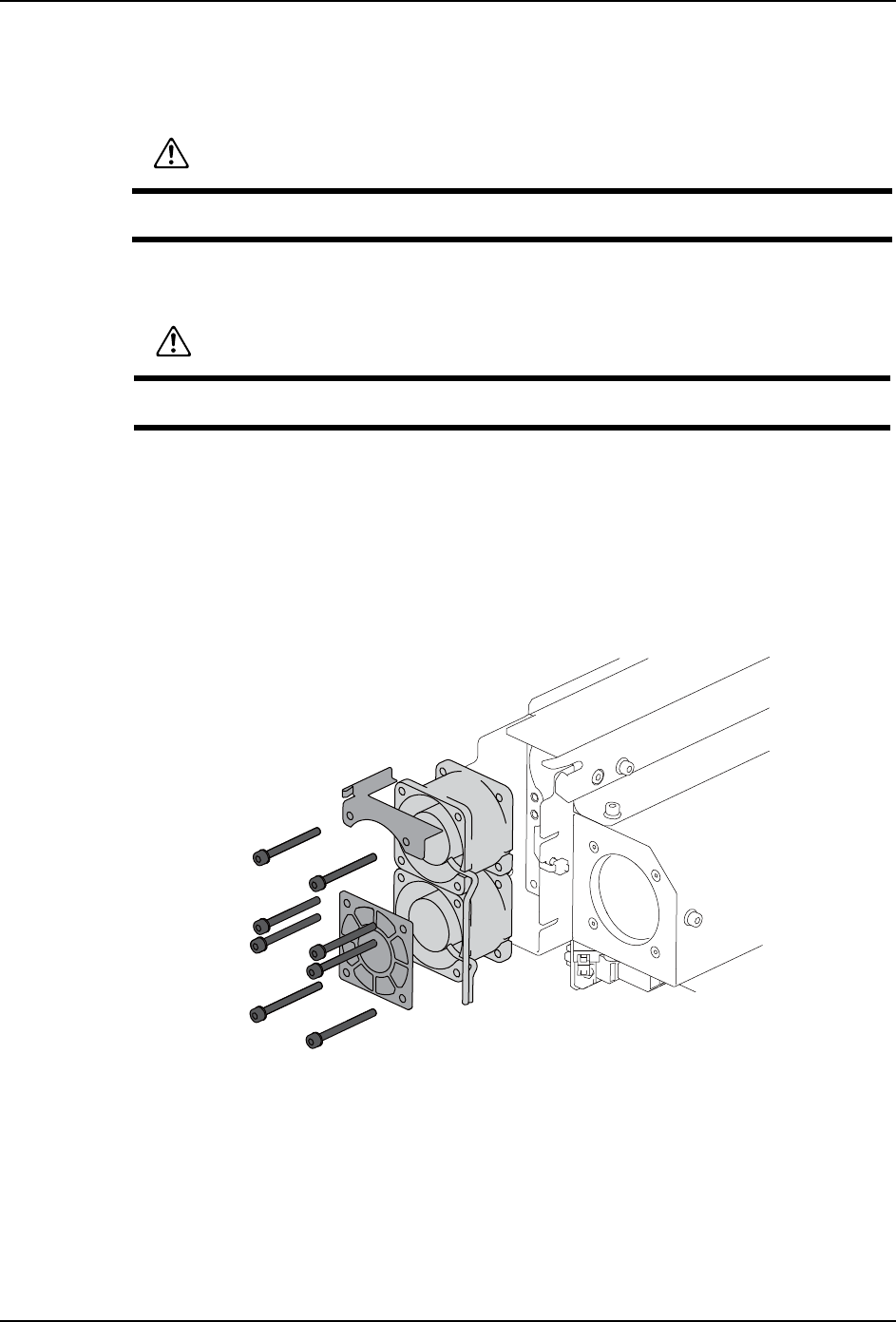

线性马达后侧的冷却风扇时
1. 拉出模组。（参考 「4.1 模组的拉出 / 插入」）
2. 在线性马达轴变为常温后，将主电源开关 OFF 后，安装保护盖罩。
3. 取下线性马达冷却风扇过滤器。请参照 「5.7.2 线性马达冷却风扇过滤器的清扫」
。
4. 取下上侧冷却风扇和 BKT 的固定螺栓 （4 根）。
5. 取下下侧冷却风扇和防护板用的固定螺栓 （4 根）。
注意 ) 防护板是保护冷却风扇免受线性马达的磁力影响的板。请务必安装以保护下侧冷却风扇。
6. 取下冷却风扇的接插件，向外取下冷却风扇。
7. 按照与取下时相反步骤安装新的冷却风扇，将机器返还到原来的状态。
警告
在更换作业时，请注意没有其他作业者插入模组。手指有可能被夹住后切断。
警告
在作业前，务必切断机器主电源。
01MEC-1705
1.47 Nm
