MEC-NXT3-002S0 7. 部件的更换
NXT III 机械手册 433
8. 请确认新的中转电路板的双列直插式开关。M3-3 模组和 M6-3 模组的设定不同。设定不
同时，请与下述一致。
9. 请安装新的控制箱，连接插头。
注意 )・安装 CPU 箱的时候，请注意不夹住电线。
・在导线和电路板上，各自用数字和字母记载了插头名。请确认插头名称没有错以后连
接插头。
・请拿住插头进行连接电线的插拔，不要强拉电线。
10.请以与拆除相反的步骤将机器返回到原状。
01MEC-1443
M3-3
ON
OFF
M6-3
ON
OFF
7. 部件的更换 MEC-NXT3-002S0
434 NXT III 机械手册
7.6 模组 CPU 箱的更换

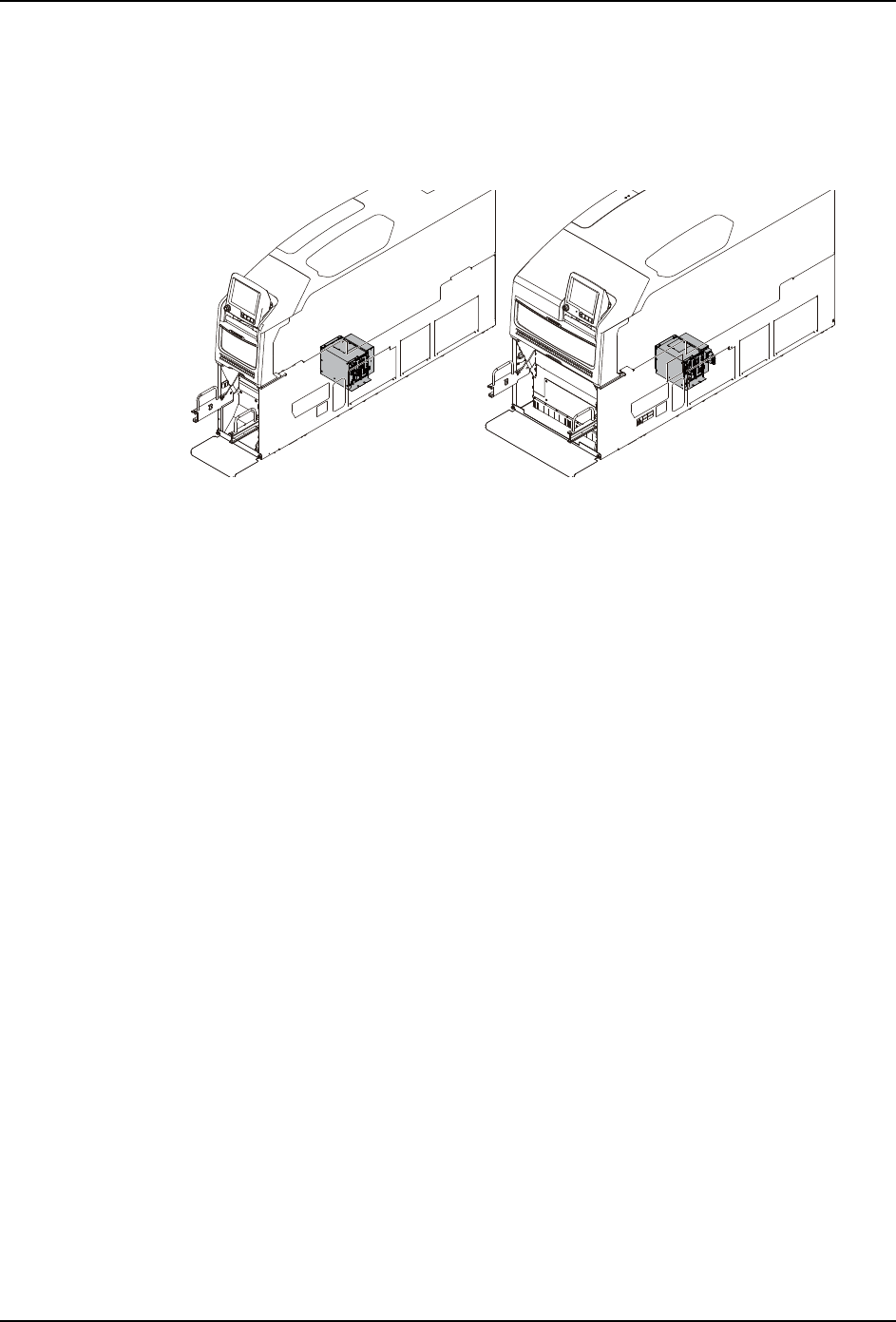

以下显示出 CPU 箱的位置。
为了防止静电，请使用控制电流用的内存电阻 ( 电阻值在 1MΩ 以上 ) 的防静电腕带。
碗带的连接口 （EARTH BONDING POINT）设置在基座的正面以及背面。
7.6.1 必要工具
正十字螺丝刀、六角扳手套件
7.6.2 准备操作
1. 请确认手头是否有收存各种固有值的光盘，使用矩阵数据、料站倾斜数据、模组相机固
有值 （仅限于没有元件相机的模组）。这个软盘附加在机器中。
备注 )在手头没有光盘时，请按照以下的操作进行。
将模组的矩阵数据、模组相机固有值保存到 PC 中。另外，请获取模组的料站倾斜测定
数据。料站倾斜测定数据在手动模式的 「信息指令」上可以确认。（详细请参考 「NXT
III 系统手册」的 「手动指令的操作」章节的 「信息指令」）。
2. 请获取模组的功能设定的内容。模组功能设定的内容可以在附加软件上确认。详细请参
考 「NXT III 系统手册」的 「各种功能的设定和管理」章节的 「机器功能设定」。
3. 请从贴装工作头上拆下吸嘴。
4. 如果在机器内有电路板的话，请将其除去。
5. 请将与贴装工作头对应的治具吸嘴安装在吸嘴更换器上。治具吸嘴的数量与吸嘴头的数
量相一致。
01MEC-1454
