MEC-NXT3-00 2 S0 7. 部件的更换 NXT III 机械手册 471 1. 将主电源 开关 OFF。 2. 请拆除固定背面盖板的螺丝 (4 根 )。 3. 拆除螺丝 （4 根） ，将安装风扇的 BKT 从模组背面拆除。 备注 )M6-3 模组有 2 个风扇，拆除方法同样。 4. 请拆除冷却扇的插头，与 BKT 一起拆除风扇。 警告 在作业前，务必切断机器主电 源。 01MEC-0274Sa ⴌᶵ ⁗㓺伄 1.65 Nm…
7. 部件的更换 MEC-NXT3-002S0
470 NXT III 机械手册

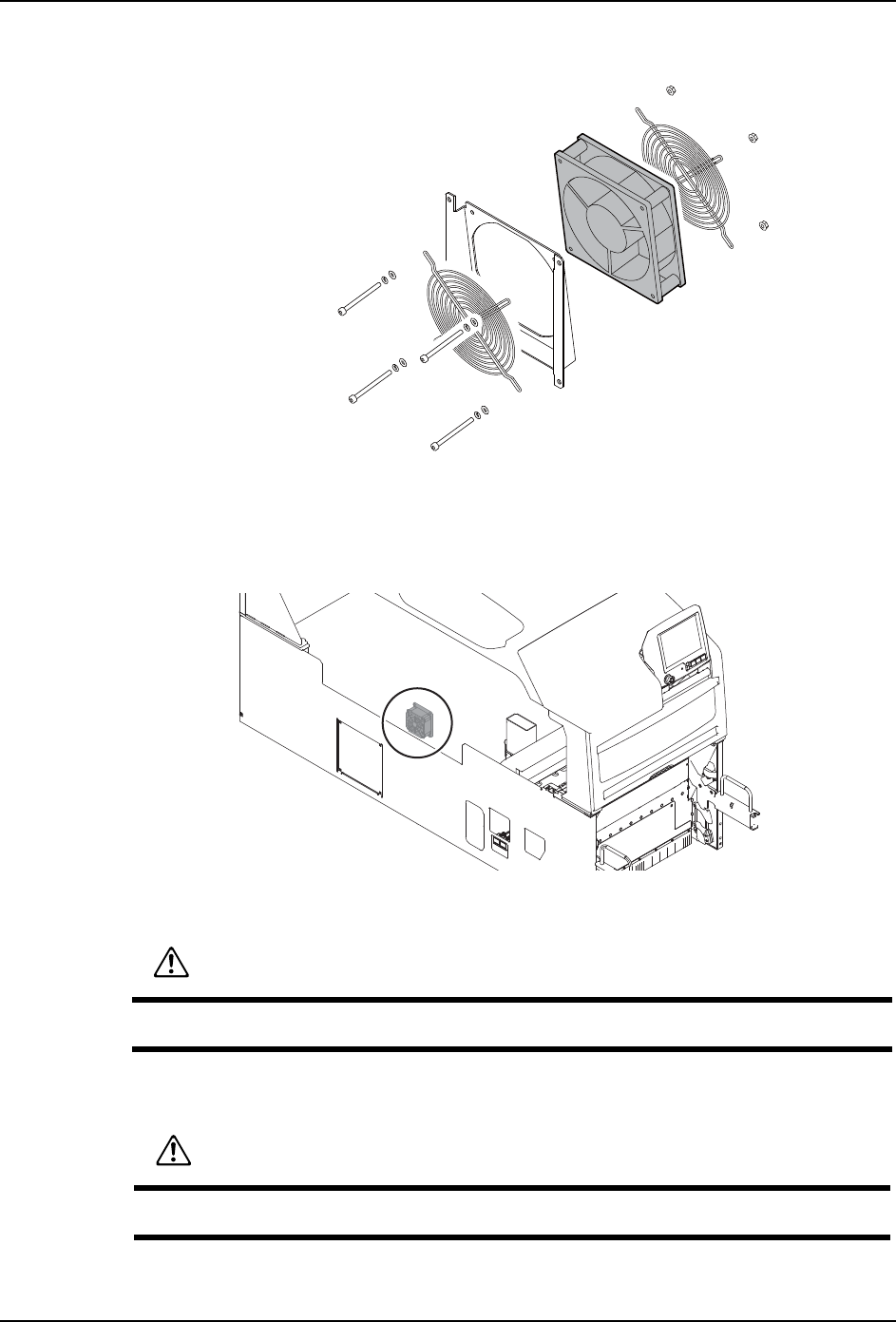

4. 请拆除固定冷却风扇的 BKT 的螺栓 (2 个 )。
5. 请取下冷却扇的插头，与 BKT 一起取下风扇。
6. 请拆除螺丝 (2 个 )，从 BKT 上取下冷却风扇。
7. 请安装新的冷却风扇到 BKT 上。
8. 请按照与拆除相反的步骤返还机器到原来的状态。

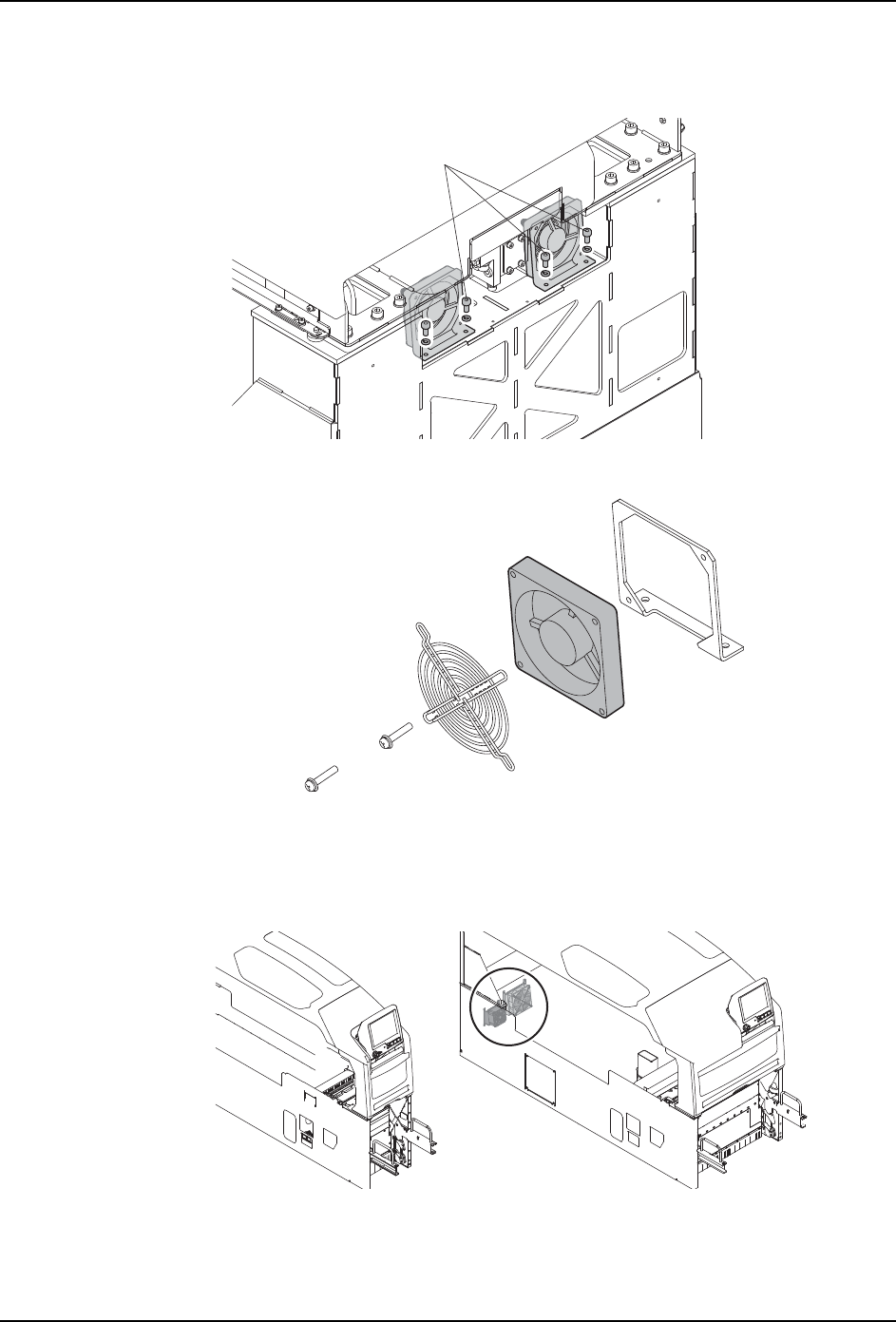

7.16.2 模组用风扇 ( 下侧 )
以下的更换步骤与 M3-3 模组和 M6-3 模组相同。
01MEC-1483a
3.92 Nm
01MEC-1484a
0.78 Nm
01MEC-1470
MEC-NXT3-002S0 7. 部件的更换
NXT III 机械手册 471

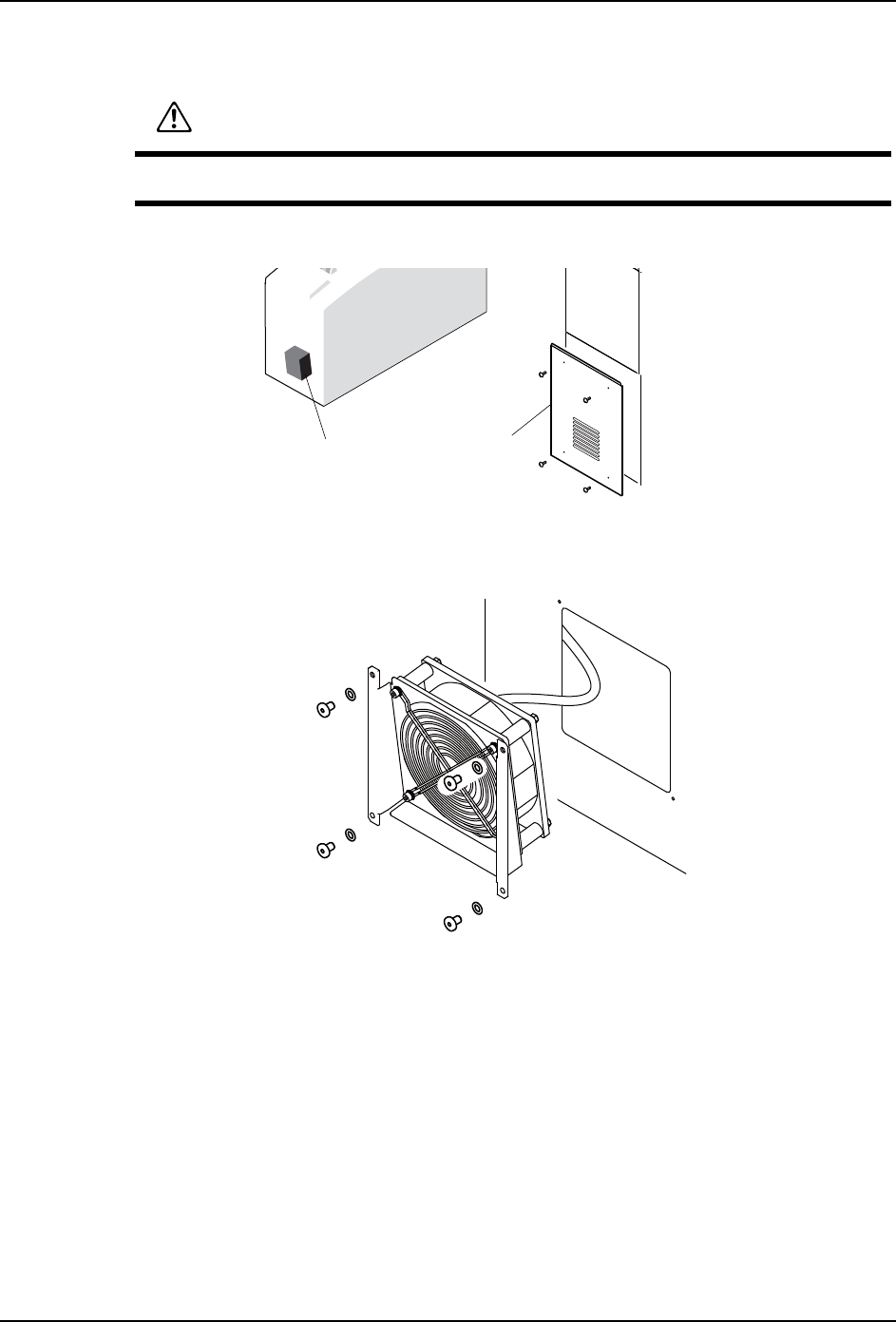

1. 将主电源开关 OFF。
2. 请拆除固定背面盖板的螺丝 (4 根 )。
3. 拆除螺丝 （4 根），将安装风扇的 BKT 从模组背面拆除。
备注 )M6-3 模组有 2 个风扇，拆除方法同样。
4. 请拆除冷却扇的插头，与 BKT 一起拆除风扇。
警告
在作业前，务必切断机器主电源。
01MEC-0274Sa
ⴌᶵ
⁗㓺伄
1.65 Nm
01MEC-1486a
1.7 Nm
