7. 部件的更换 MEC-NXT3-002S0 468 NXT III 机械手册 4. 请拆除固定冷却风扇的 BKT 的螺栓 (2 个 )。 5. 请取下冷却扇的插头，与 BKT 一起取下风扇。 6. 请从 BKT 取下拆除螺丝 (4 个 )，更换的冷却风扇。 7. 请安装新的冷却扇到 BKT 上。 8. 请按照与拆除相反的步骤返还机器 到原来的状态。 01MEC-1481a 3.92 Nm 01MEC-1480a 0.78 Nm
MEC-NXT3-002S0 7. 部件的更换
NXT III 机械手册 467
7.16 冷却风扇的更换
7.16.1 模组用风扇 ( 上侧 )

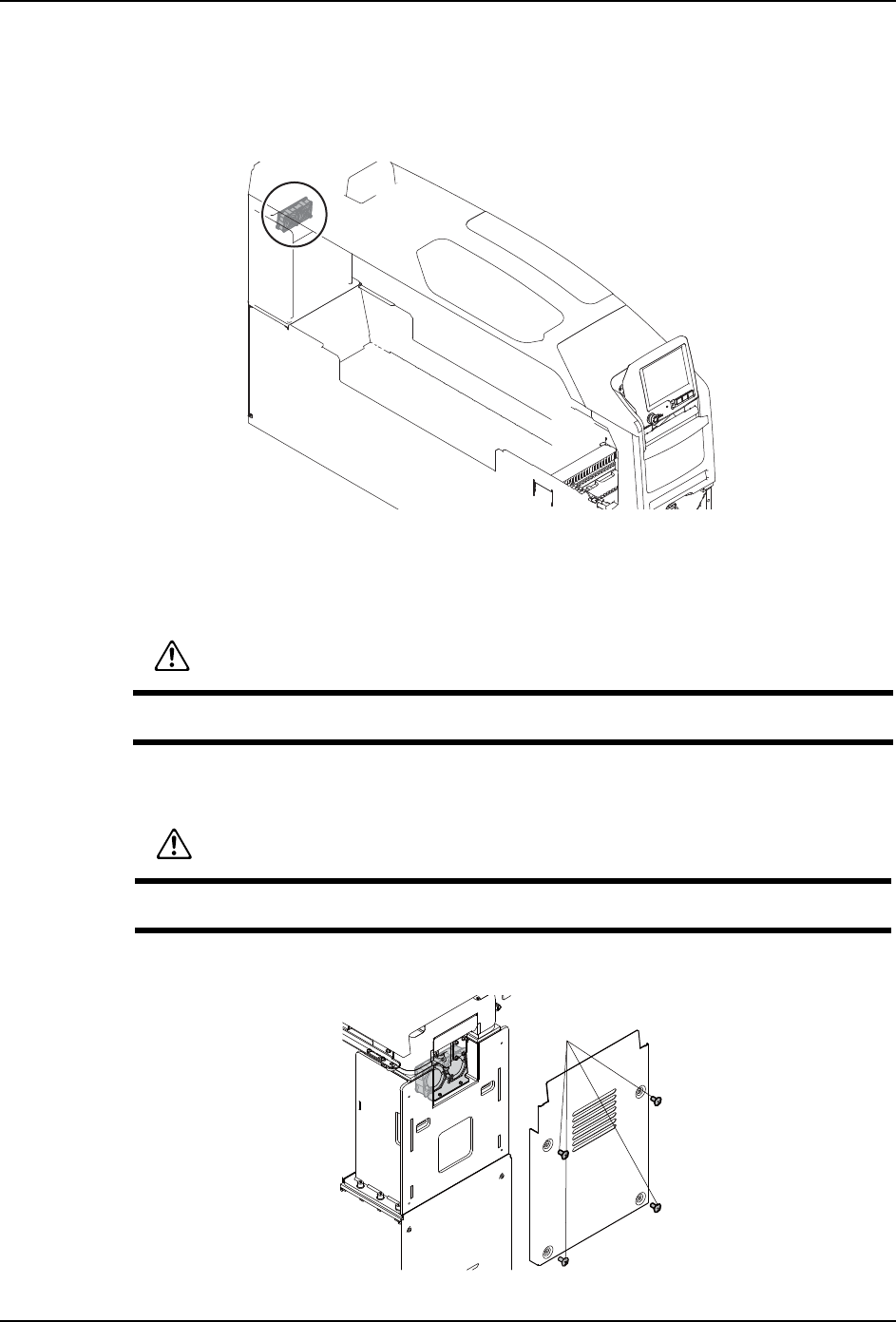

M3-3 模组的时候
1. 请将模组拉出来。
备注 )更换模组冷却风扇时，有必要拆除侧盖板。在模组后方有连接盖罩条的时候，因为会
与侧盖板相干涉，请拉出模组。
2. 将主电源开关 OFF。
3. 请拆除侧盖板的螺丝 (4 根 )。
01MEC-1468
警告
在更换作业时，请注意没有其他作业者插入模组。手指有可能被夹住后切断。
警告
在作业前，务必切断机器主电源。
01MEC-1479a
1.65 Nm
7. 部件的更换 MEC-NXT3-002S0
468 NXT III 机械手册

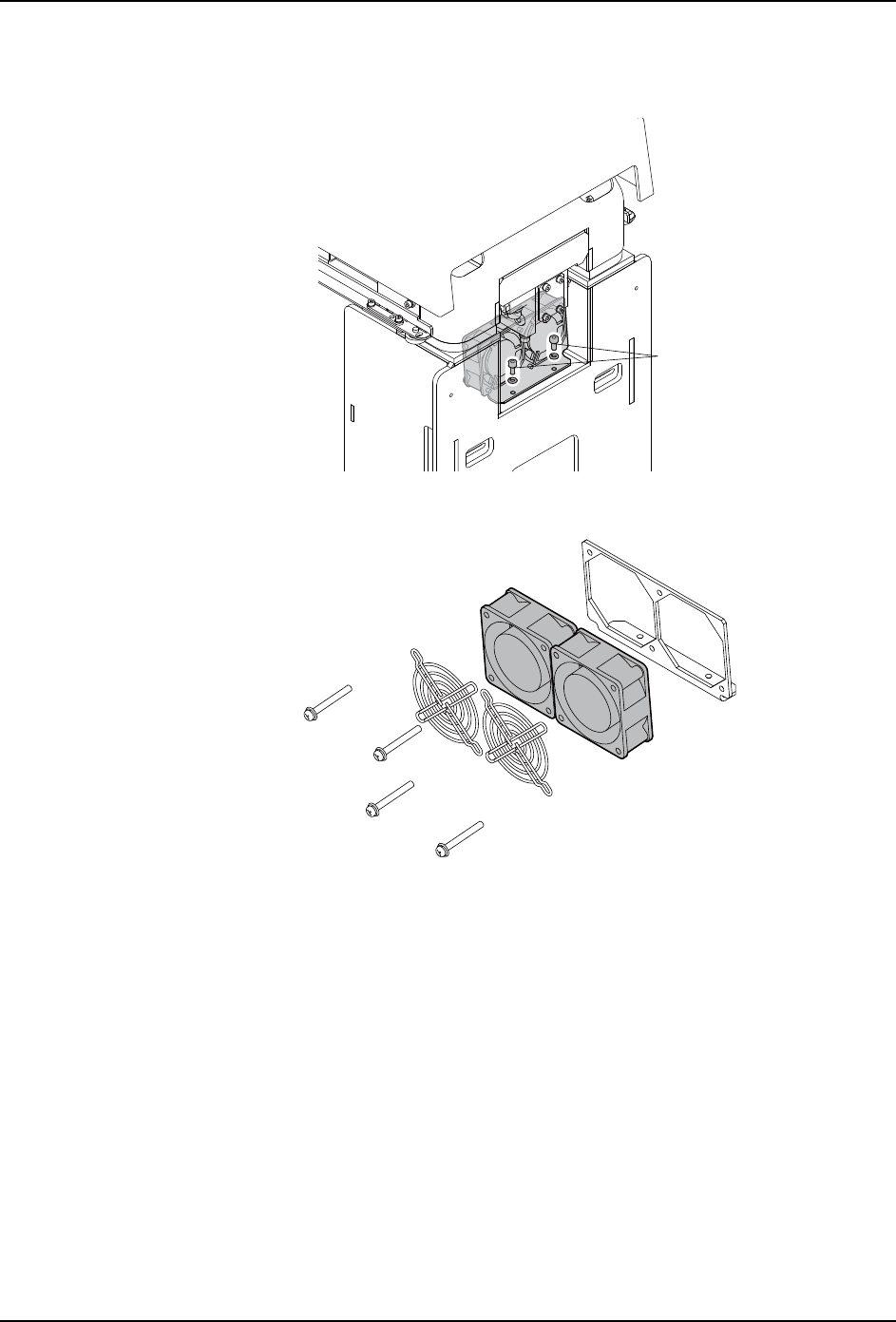

4. 请拆除固定冷却风扇的 BKT 的螺栓 (2 个 )。
5. 请取下冷却扇的插头，与 BKT 一起取下风扇。
6. 请从 BKT 取下拆除螺丝 (4 个 )，更换的冷却风扇。
7. 请安装新的冷却扇到 BKT 上。
8. 请按照与拆除相反的步骤返还机器到原来的状态。
01MEC-1481a
3.92 Nm
01MEC-1480a
0.78 Nm
MEC-NXT3-002S0 7. 部件的更换
NXT III 机械手册 469

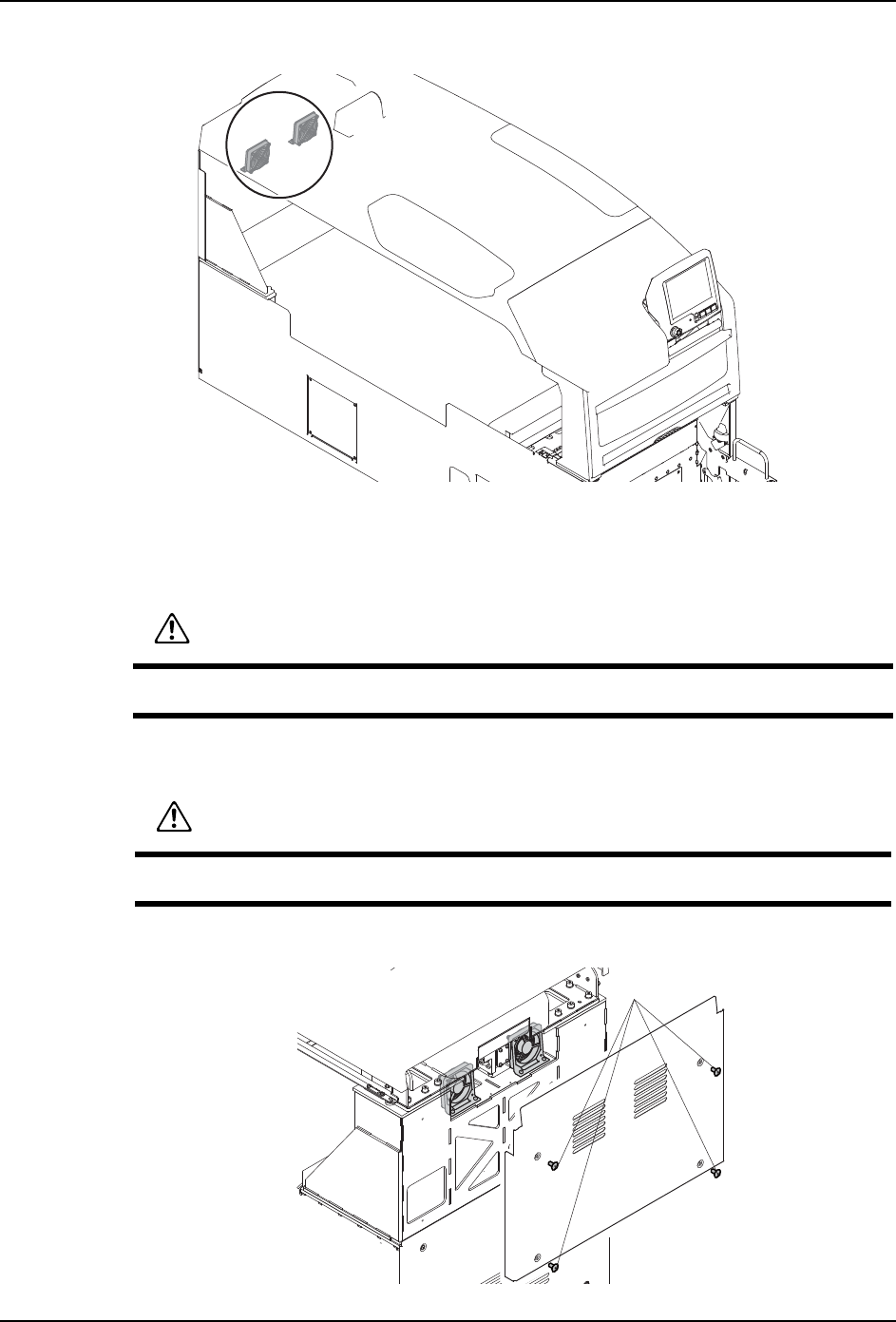

M6-3 模组的时候
1. 请将模组拉出来。
备注 )更换模组冷却风扇时，有必要拆除侧盖板。在模组后方有连接盖罩条的时候，因为会
与侧盖板相干涉，请拉出模组。
2. 将主电源开关 OFF。
3. 请拆除侧盖板的螺丝 (4 根 )。
01MEC-1469
警告
在更换作业时，请注意没有其他作业者插入模组。手指有可能被夹住后切断。
警告
在作业前，务必切断机器主电源。
01MEC-1482a
1.65 Nm
