6. 消耗品的更换 MEC-NXT3-002S0
404 NXT III 机械手册

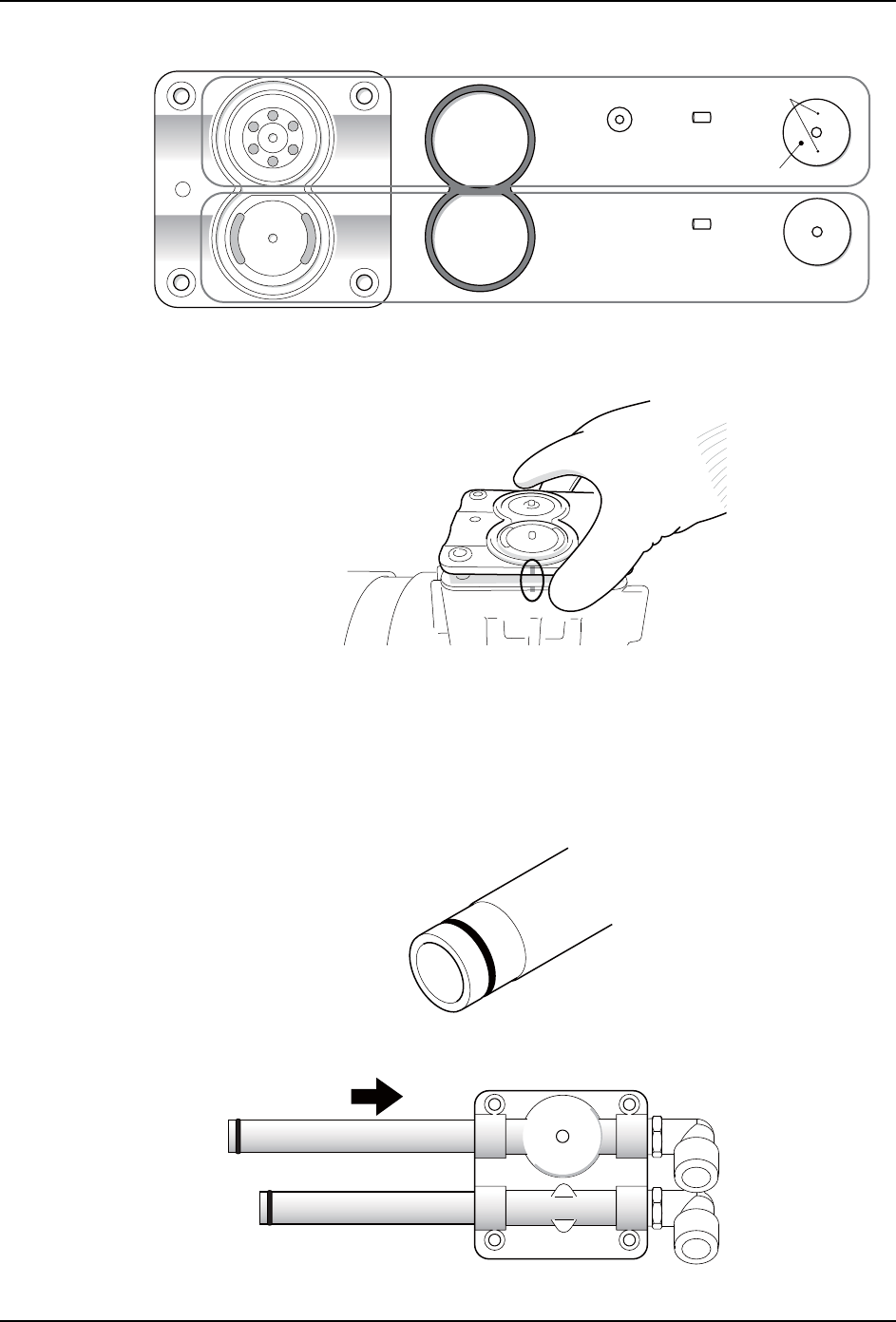

c. 对准标记，将气缸插入到盖套中。
d. 另一侧的头部也请用同样的方法安装气缸。
3. 安装连接管子、头部盖板。
a. 请更换为新的 O 型圈。
注意 )在 O 型圈上涂覆有润滑油。使用时请不要擦去润滑油。
b. 请在连接管的槽中放置 O 型圈。
c. 请将连接管插入到头部盖板中。
30MEC-0377Sa
≊㕮
䮒ශᇼሷാ
䰶ুᶵ
⌫ཪ䜞䬶
䰶'
ᧈ≊ם
੮≊ם
唇⛯
ᆊ
䰶$
30MEC-0381
30MEC-0382
MEC-NXT3-002S0 6. 消耗品的更换
NXT III 机械手册 405

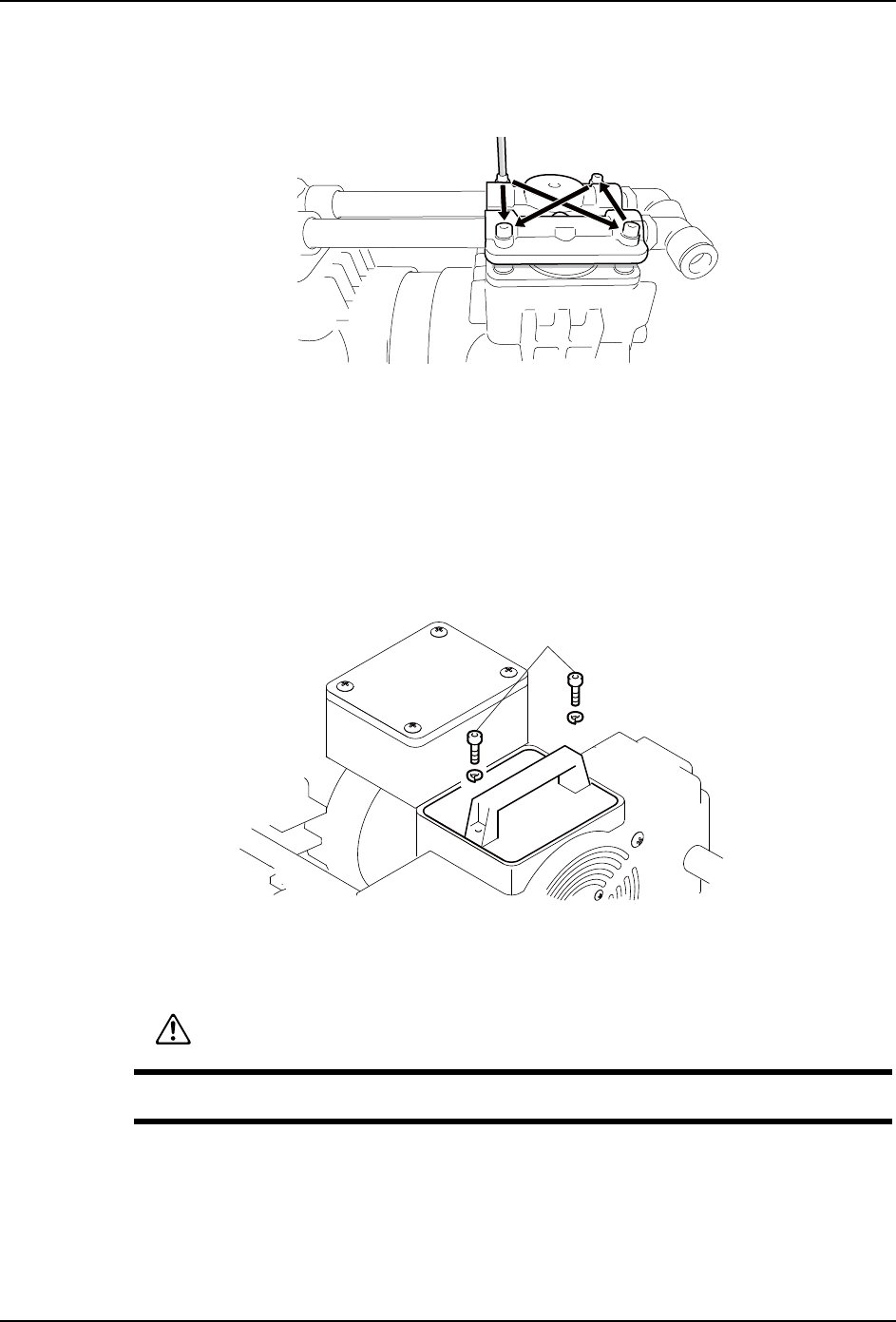

d. 请将头部盖板插入到盖套中。请用 4 根内六角螺栓 (M6×45) 以紧固转矩 9.31Nm 拧
紧。
注意 )请在对角用均等的力分数次拧紧螺栓。
e. 另一侧的头部也请用同样的方法固定头部盖板。
f. 请确认从旁边看时眼镜型密封圈变得看不见。
4. 请改变真空泵的朝向，用同样的方法更换相反侧工作头的元件。
5. 安装平板和手柄。
a. 请在将真空泵竖起的状态下，返还到原来的状态。
b. 请安装平板和手柄，用内六角螺栓 (M6×20) 固定。
真空泵的固定
1. 请按照与拆除相反的顺序在基座上安装真空泵。
2. 请以与拆除相反的顺序安装拆除的元件。
30MEC-0383a
9.31 Nm
30MEC-0364a
9.31 Nm
警告
请必须在 2 人以上进行操作。决不要在勉强的姿势下抬起泵。有可能使腰受伤。
6. 消耗品的更换 MEC-NXT3-002S0
406 NXT III 机械手册

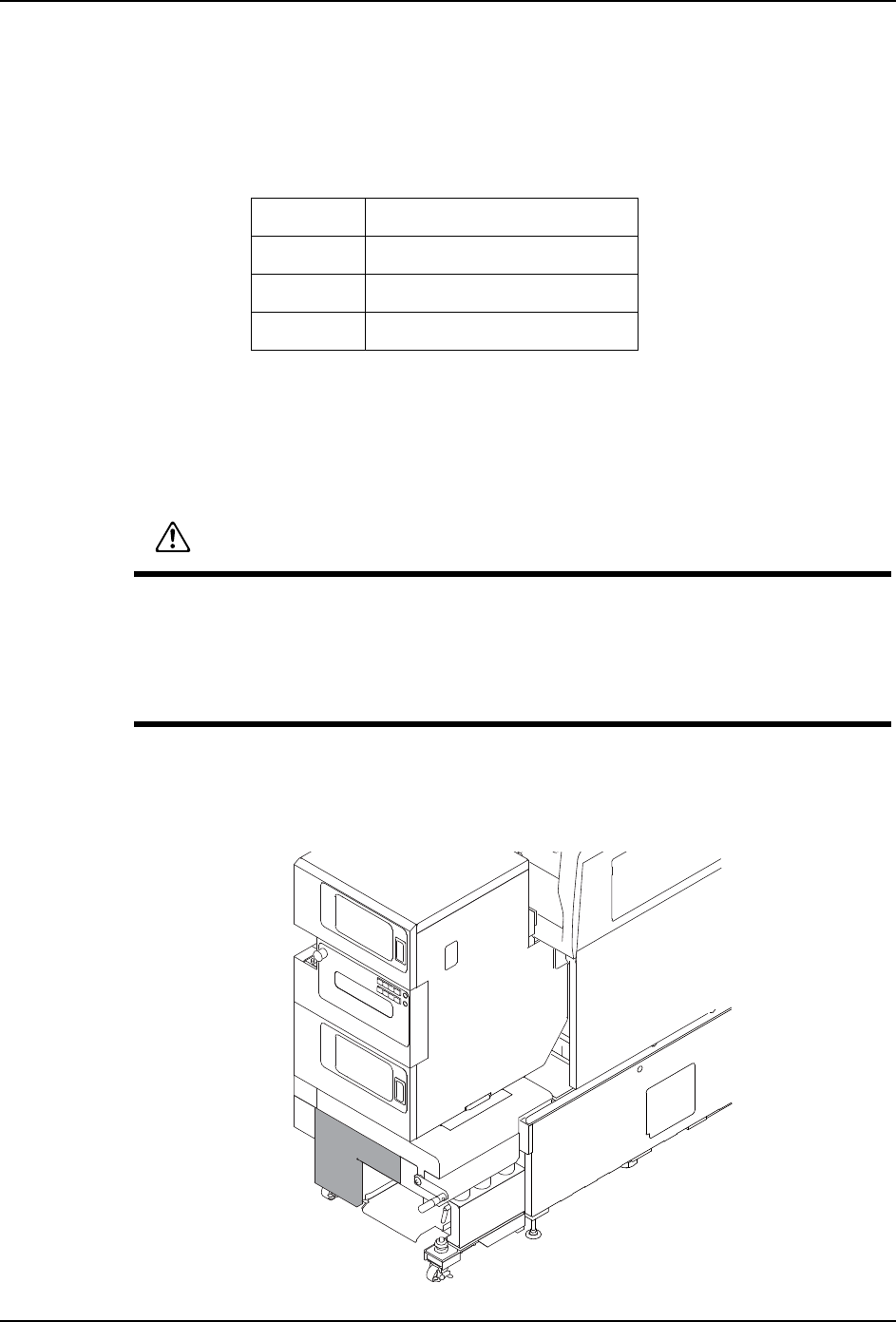

6.17 料盘单元 -LT 伺服控制器电池的更换
对料盘单元 -LT 的运转必要的数据保存在控制器 (MP2300) 内部的存储器中，这个存储器用
电池备份。 为了稳定运行料盘单元 -LT，请每 2 年必须更换电池。
6.17.1 电池的种类
6.17.2 更换时期
2年1次
6.17.3 更换方法
1. 请接通模组电源后安装料盘单元 -LT。
2. 请先拆除料盘单元 -LT 的下盖板 ( 前）螺丝然后拿掉盖板。详细内容请参考 「7.17 拆
除料盘单元 -LT 盖板」。
图号 H10212
名称 电池
型号 JZSP-BA01
规格 1日8小时运转:约3年
注意
·请不要使用指定外的电池。
·更换电池时请不要切断机器电源。如果在没有接通电源的状态下拆除电池，需要重新
输入数据。
·请按地区规定处理废电池。
01MEC-0585b
