5. 预防保养 MEC-NXT3-002S0 208 NXT III 机械手册 a. 把 MDV235-ZB 放 入到对应 H2 4 工作头的升 降杆内 O 型圈加油治具中， 涂敷用的注油 棒也请预先放入。 b. 请从瓶子中拔出 H24 工作头用的注油棒。 c. 把在注油棒前端粘附的多余的润滑 油用清洁布擦去。 d. 请在升降杆内插入注油棒。请大约 插入到注油棒上刻的槽为止。此后，轻轻地旋转 使润滑油均匀地涂敷在 O 型圈上。 备注 )…
MEC-NXT3-002S0 5. 预防保养
NXT III 机械手册 207
7. 将升降杆上下移动，使润滑油适应。
8. 请用干净的绵棒擦去渗出的多余润滑油。
9. 请给所有的升降杆加油。
10.请用干净的绵棒擦去 Q 轴齿轮 (2) 和各升降杆齿轮 (3) 上附着的旧润滑油和污垢。
11.用沾有 Biral T&D 的布，薄薄地涂在 Q 轴 (2) 的齿轮面上。
12.也请对各个升降杆齿轮 (3) 涂敷 Biral T&D。
13.用手动旋转 Q 轴 (2)，不浪费润滑油进行涂敷。
14.将 MDV235-ZB 润滑油薄薄地涂在升降杆内的 O 型圈上。
01MEC-1504
(1)
(1)
01MEC-1505
(2)
(3)
5. 预防保养 MEC-NXT3-002S0
208 NXT III 机械手册

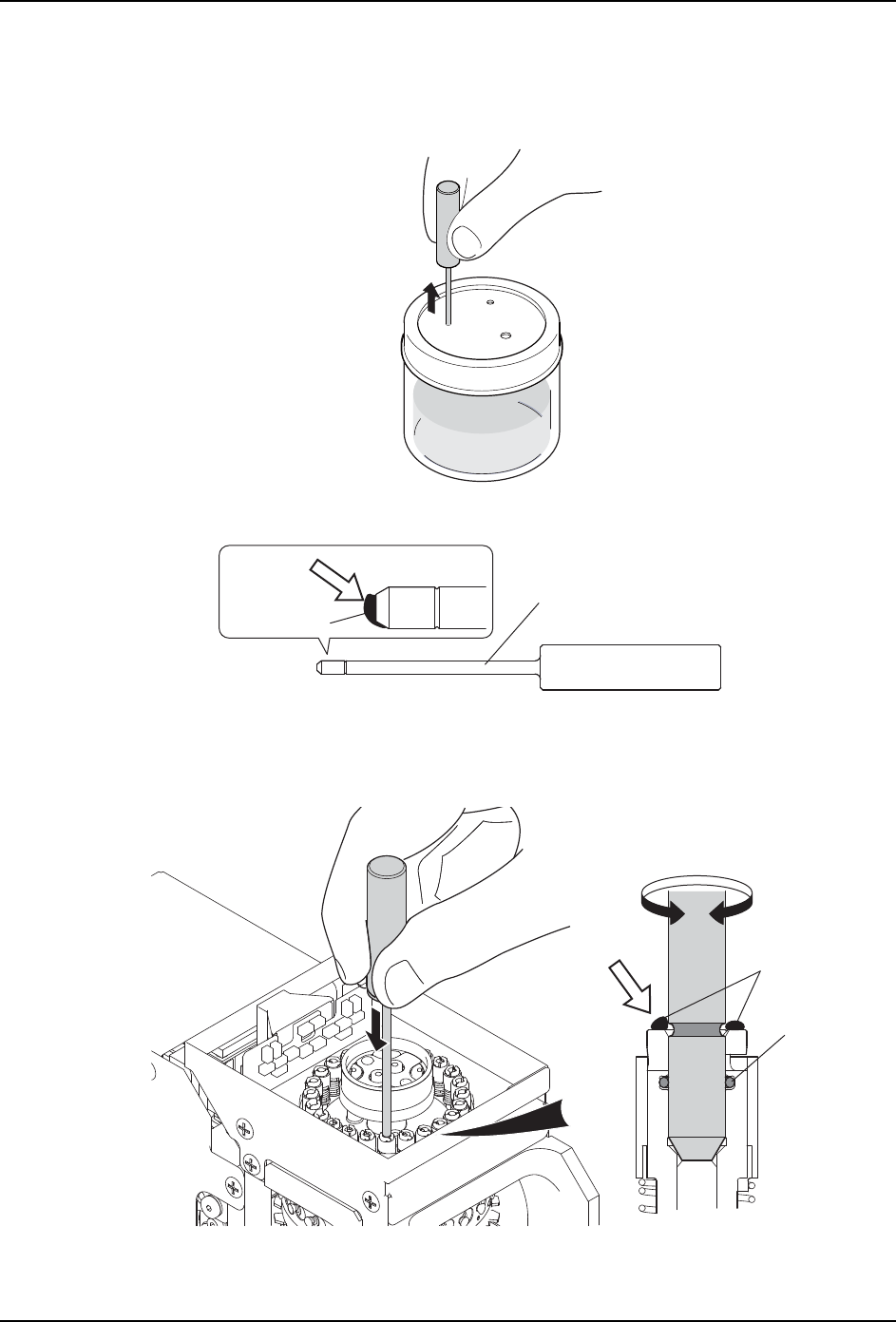

a. 把 MDV235-ZB 放入到对应 H24 工作头的升降杆内 O 型圈加油治具中，涂敷用的注油
棒也请预先放入。
b. 请从瓶子中拔出 H24 工作头用的注油棒。
c. 把在注油棒前端粘附的多余的润滑油用清洁布擦去。
d. 请在升降杆内插入注油棒。请大约插入到注油棒上刻的槽为止。此后，轻轻地旋转
使润滑油均匀地涂敷在 O 型圈上。
备注 )在升降杆的前端粘附有润滑油的时候，请用清洁布擦去。
e. 请反复将注油棒返回密封瓶中再次沾敷润滑油后，向各个升降杆内涂敷。
01MEC-1507
H24
01MEC-1508S
⌞⋯Ἀ
ᬜৱ
ཐ֏Ⲻ⏜┇⋯
(4)
01MEC-1509S
㋎䱺Ⲻ⏜┇⋯
ᬜৱ
MEC-NXT3-002S0 5. 预防保养
NXT III 机械手册 209

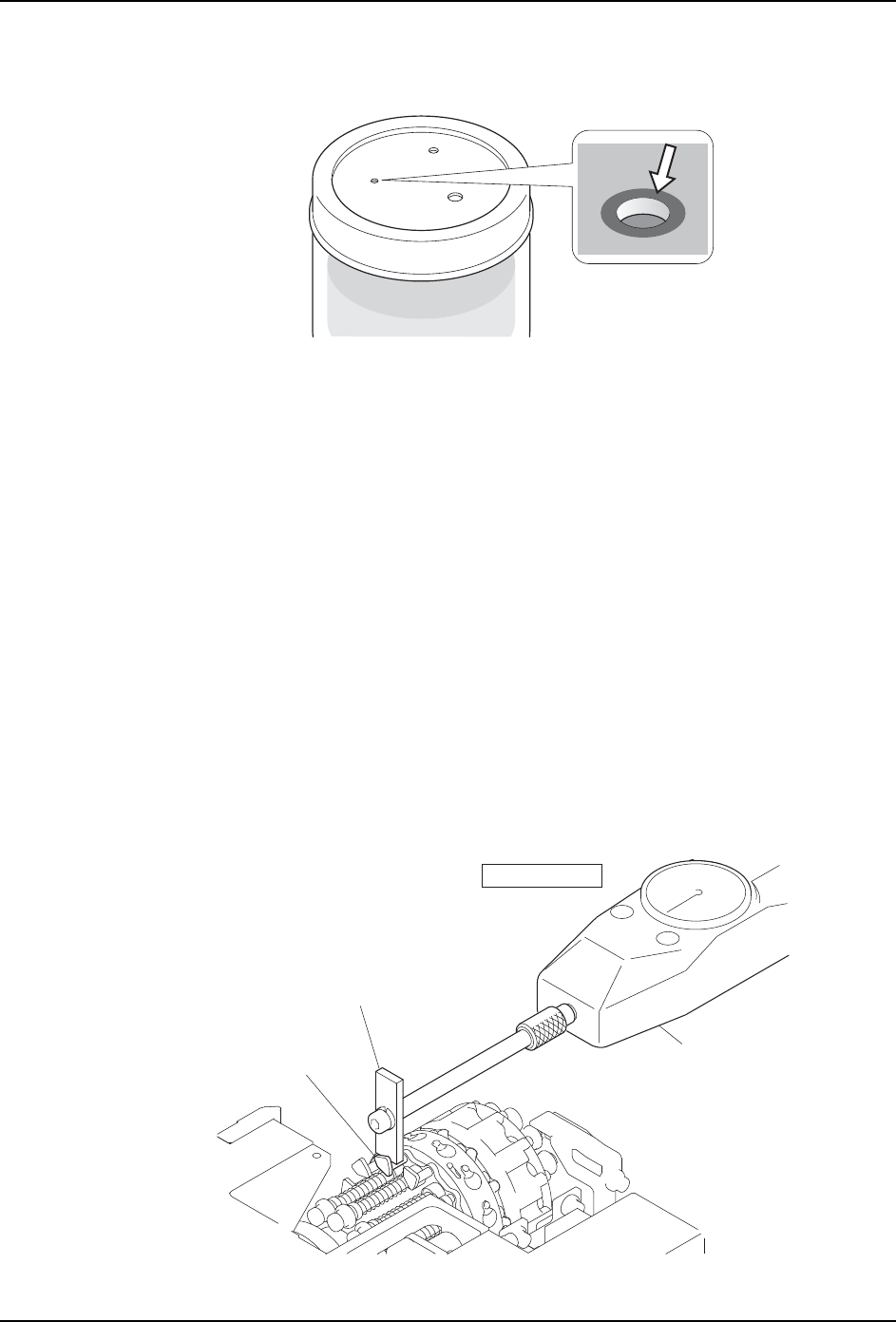

使用润滑油涂敷用治具时的注意事项
1. 在注油棒的插入口周围有多余的润滑油的时候，请用干布擦去。
2. 在注油棒上粘附有润滑油的时候，必须将注油棒插入到尺寸相配的插入孔中。
3. 请将充填润滑油的治具 （容器）保管在避开日光并且没有温度上升的地方。
5.6.9 贴装工作头机械阀 O 型圈的检查
〈H04/H04S/H04SF/H08/H08Q/H08M/H08MQ/H12HS/H12HSQ/V12/H24 工作头〉
测定机械阀上下动作时的滑动阻力，以此判断 O 型圈的优良与否。
1. 请将测定工作头治具 （AA6KN**）安装在推拉计上。
备注 )推荐使用最大负载值为 10N 的推拉计。
2. 拆下贴装工作头。（详细请参考 「4.3 贴装工作头的拆除、安装」。)
3. 将测定工作头的顶端架在机械阀上，读取机械阀上下动作时推拉计的测定值。
4. 测定全部的机械阀，数值脱离下记公差值时，请更换机械阀的 O 型圈。有关更换方法请
参照 「5.10.12 贴装工作头机械阀 O 型圈的更换和加油」。
·H24 工作头的公差值 :0.3N ～ 2.0N
·H24 工作头以外的工作头公差值 :0.4N ～ 2.0N
备注 )下记插图是 H08 工作头，其他工作头也请同样进行操作。
01MEC-1510
⌟ᅮ༈⊏
ᴎẄ䯔
ᢝ䅵
1㨪1
0(&6
