MEC-NXT3-002S0 5. 预防保养 NXT III 机械手册 205 d. 请在升降杆内插入注油棒。请大约 插入到注油棒上刻的槽为止。此后，轻轻地旋转 使润滑油均匀地涂敷在 O 型圈上。 备注 )在升降杆的前端粘附有润滑油的时候，请用清洁布擦去。 e. 请反复将注油棒返回密封瓶中再次 沾敷润滑油后，向各个升降杆内涂敷。 使用润滑油涂敷用治具时的注意 事项 1. 在注油棒的插入口周围有多余的润 滑油的时候，请用干布擦去。 2. …
5. 预防保养 MEC-NXT3-002S0
204 NXT III 机械手册
12.用手动旋转 Q 轴 (2)，不浪费润滑油进行涂敷。
13.请按照以下的要领将 MDV235-ZB 润滑油薄薄地涂在升降杆内的 O 型圈上。
a. 在专用的密封瓶中放入指定的润滑油。
b. 请从密封瓶中拔出涂敷用的注油棒。在此时使用 H08/H12(S) 专用的注油棒。
c. 把在注油棒前端粘附的多余的润滑油用清洁布擦去。
01NST-1090
(3)
(2)
(AA79X**)
01MEC-0447S
⌞⋯Ἀ
ᇼሷ⬬
ॽ䲃ᵼ⏜┇⋯⎸ᮭ⭞⋱ޭ
01MEC-0013Sa
⊼⊍Ầ
᪺এ
ԭⱘ⍺⒥⊍
⍺⒥⊍
MEC-NXT3-002S0 5. 预防保养
NXT III 机械手册 205
d. 请在升降杆内插入注油棒。请大约插入到注油棒上刻的槽为止。此后，轻轻地旋转
使润滑油均匀地涂敷在 O 型圈上。
备注 )在升降杆的前端粘附有润滑油的时候，请用清洁布擦去。
e. 请反复将注油棒返回密封瓶中再次沾敷润滑油后，向各个升降杆内涂敷。
使用润滑油涂敷用治具时的注意事项
1. 在注油棒的插入口周围有多余的润滑油的时候，请用干布擦去。
2. 在注油棒上粘附有润滑油的时候，必须将注油棒插入到尺寸相配的插入孔中。
3. 请将充填润滑油的治具 （容器）保管在避开日光并且没有温度上升的地方。
01MEC-1273S
ॽ䲃ᵼ
(4) 2ශാ
⌞⋯Ἀ
″
㋎䱺Ⲻ⏜┇⋯
ᬜৱ
01MEC-0012Sb
㧦H04⫼
㧦H08 / H12 ⫼
᪺এ
5. 预防保养 MEC-NXT3-002S0
206 NXT III 机械手册

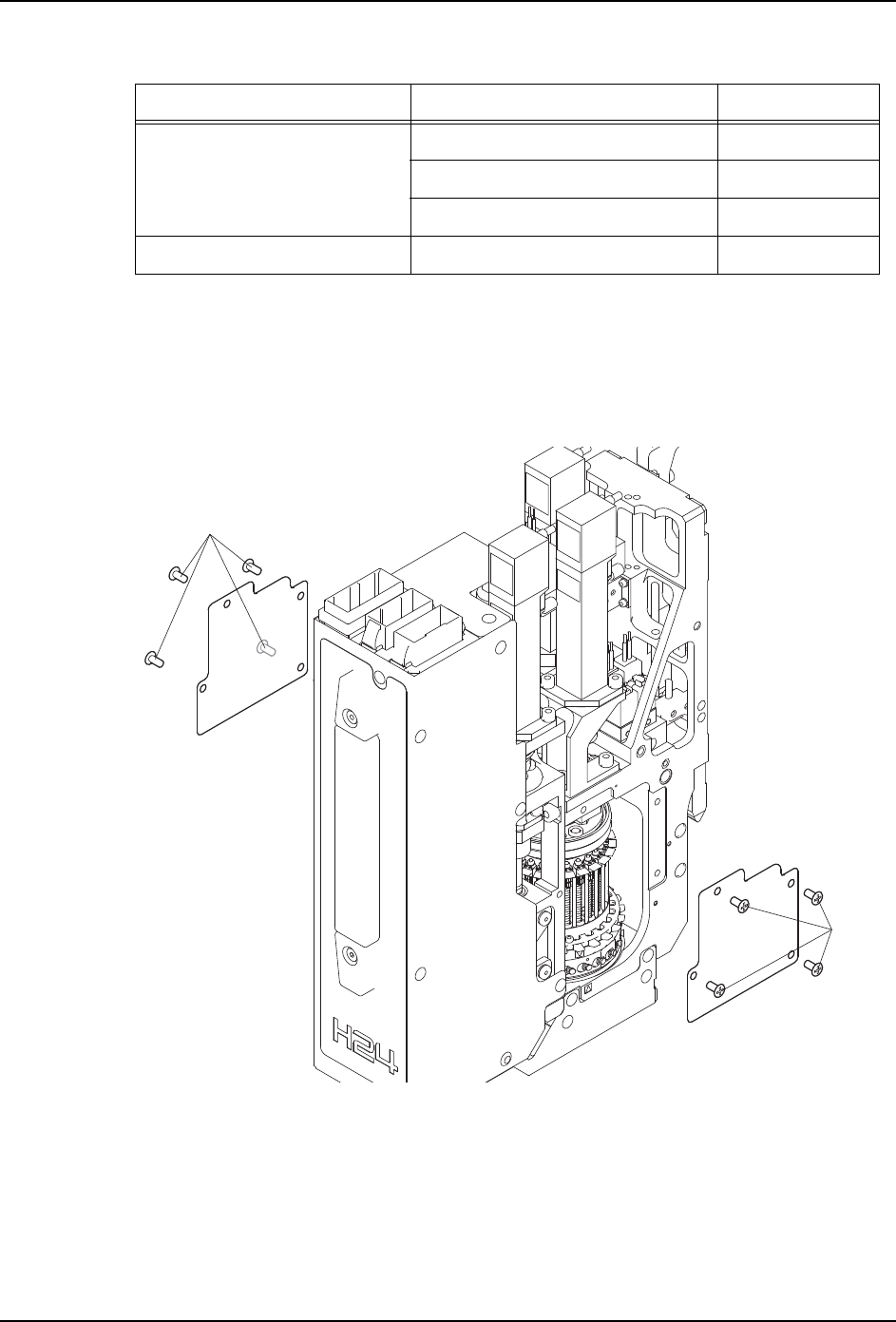

〈H24 工作头〉
备注 )升降杆和升降杆齿轮的加油量是每一根的加油量。
对于加油量少的加油作业，推荐使用治具的注射筒 （S61439）。在注射筒上有刻度，请
作为加油量的基准。
1. 拆下贴装工作头。（详细请参考 「4.3 贴装工作头的拆除、安装」。)
2. 请取下左右的盖板。
3. 上下移动升降杆，如果因弹簧使气缸上升动作迟缓时，请用清洁的棉棒或者鸭嘴笔蘸满
BiralT&D 后只涂抹升降杆 (1) 下侧。并且，请确认升降杆是否顺畅地滑动。
4. 用干净的绵棒按照步骤 3 擦拭包含已经涂敷的 BiralT&D 和升降杆 (1) 周围的污垢。
5. 请用绵棒或者底纹笔取 0.01cc 的 BiralT&D 一边抬高弹簧一边涂覆升降杆 (1) 的上侧。
6. 请降低升降杆，用 0.01cc 的 BiralT&D 涂覆升降杆 (1) 的下侧。
润滑油 加油处 加油量 （cc）
Biral T&D
（Sugai Chemical Industry）
（1）升降杆 0.02
（2）Q 轴齿轮 0.336
（3）升降杆齿轮 0.02
MDV235-ZB （黑田精工） （4）升降杆内 O 型圈 -
01MEC-1503a
0.69Nm
0.69Nm
