2. 机器构成和功能说明 MEC-NXT3-002S0 36 NXT III 机械手册 H04S/H04SF/H04 工作头 H04S/H04SF/H04 工作头上最大能安装 4 个吸嘴， 主要可以贴装从 1608 元件到□ 38mm 尺寸、 高度在 H0 4S/H04SF 工作 头时为 6.5 mm、在 H04 工作头 时为 9.5mm 的元件 。在使用这个工 作 头时，需要同时搭载对应的吸嘴 置放台。在 H04SF 工作头的底面上有…
MEC-NXT3-002S0 2. 机器构成和功能说明
NXT III 机械手册 35

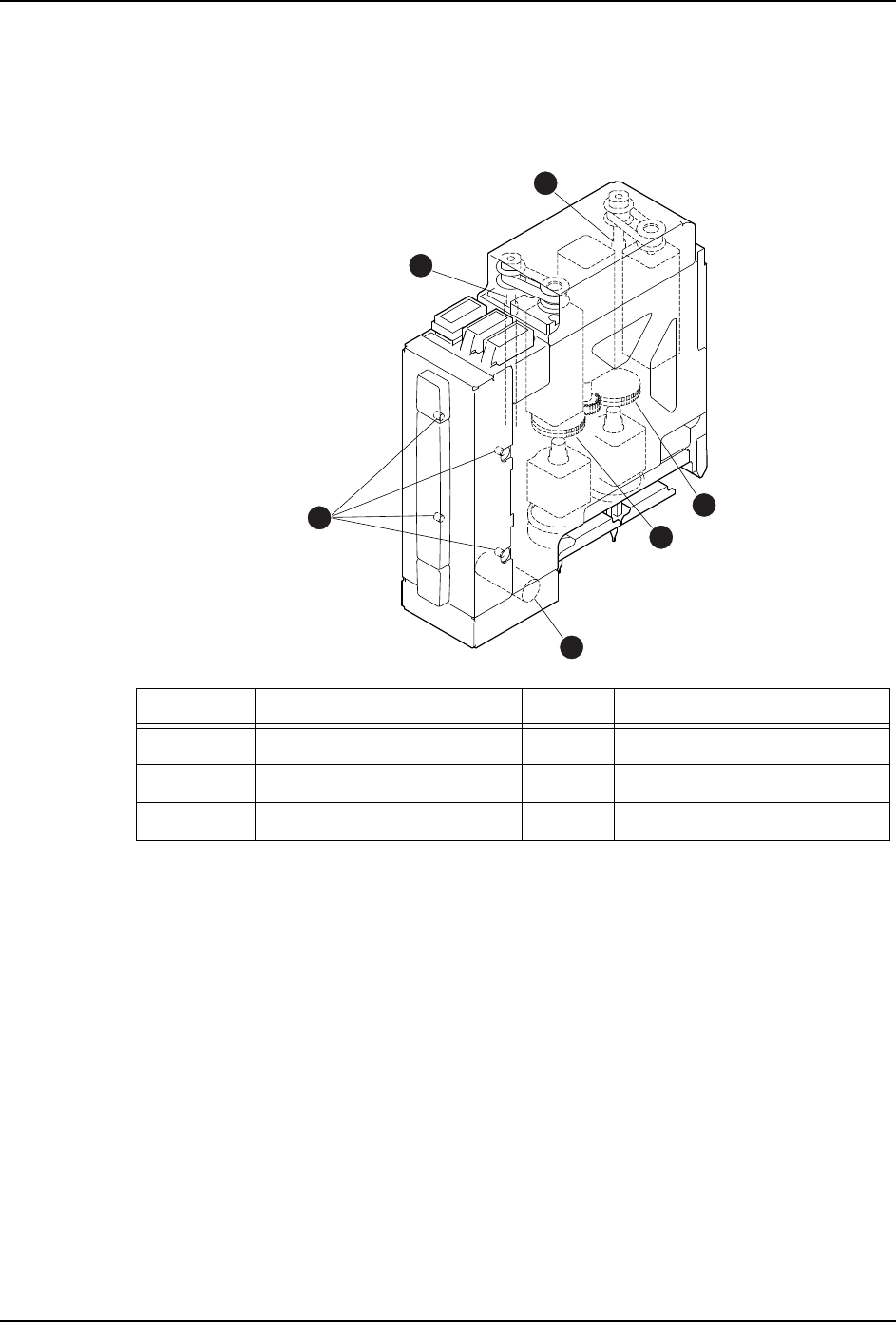

H02/H02F 工作头
H02/H02F 工作头上只能安装 2 个吸嘴，主要可以贴装从 1608 元件到□ 74mm 尺寸、高 25.4mm
为止的元件。在使用这个工作头时，需要同时搭载相应的吸嘴置放台。在 H02F 工作头的底
面上有定位点。
NO. 名称 NO. 名称
1 真空过滤器 4 Z2 轴滚珠丝杆
2 电池 5 Q1 轴齿轮
3 Z1 轴滚珠丝杆 6 Q2 轴齿轮
01MEC-1351
2
3
4
1
5
6
2. 机器构成和功能说明 MEC-NXT3-002S0
36 NXT III 机械手册
H04S/H04SF/H04 工作头
H04S/H04SF/H04 工作头上最大能安装 4 个吸嘴，主要可以贴装从 1608 元件到□ 38mm 尺寸、
高度在 H04S/H04SF 工作头时为 6.5mm、在 H04 工作头时为 9.5mm 的元件。在使用这个工作
头时，需要同时搭载对应的吸嘴置放台。在 H04SF 工作头的底面上有定位点。
NO. 名称 NO. 名称
1 电池 4 机械阀驱动用马达
2 Z 轴滚珠丝杆 5 机械阀
3 Z 轴导轴 6 真空过滤器
01MEC-1352
2
3
4
1
5
6
MEC-NXT3-002S0 2. 机器构成和功能说明
NXT III 机械手册 37
H08/H08Q 工作头
H08/H08Q 工作头上最多可安装 8 个吸嘴。主要可以贴装从 0402 元件到□ 12mm 尺寸、高 6.5mm
为止的元件。另外，相应的吸嘴置放台类型与 H12HS 工作头通用。带元件侧面识别功能的
H08 工作头称为 H08Q 工作头。
NO. 名称 NO. 名称
1 电池 7 液晶显示屏
2 Z 轴滚珠丝杆 8 元件侧面识别用相机
3 Z 轴导轴 9 棱镜
4 机械阀驱动用马达 10 LED
5 机械阀 11 粘纸
6 真空过滤器 12
01MEC-1353
7
8
9
10
11
㸺H08Q㸼
㸺H08㸼
2
3
4
1
5
6
