193-41 10 CUKYX 5.4 喷气方法 1-66 5.4 喷气方法 • 清除脏污、尘屑等。 脏污轻微时，可通过喷气或擦拭清除脏污、尘屑等。 吸嘴锥形部，请用镜头清洁布擦拭。 注 意 喷气用的空气，请使用不含油分、水分的清洁空气。 F4163-CUKYX-00 通知 对吸嘴 进行 喷 气清 洁时 ， 请 务必从吸嘴前端方向 进行 喷 气。 如果 从夹爪 方 向对吸 嘴进行吹 气 ，可能 会使夹爪 断 裂 。
193-4110
CUKYX
5.3 吸嘴过滤器的拆卸方法
1-65
5.3 吸嘴过滤器的拆卸方法

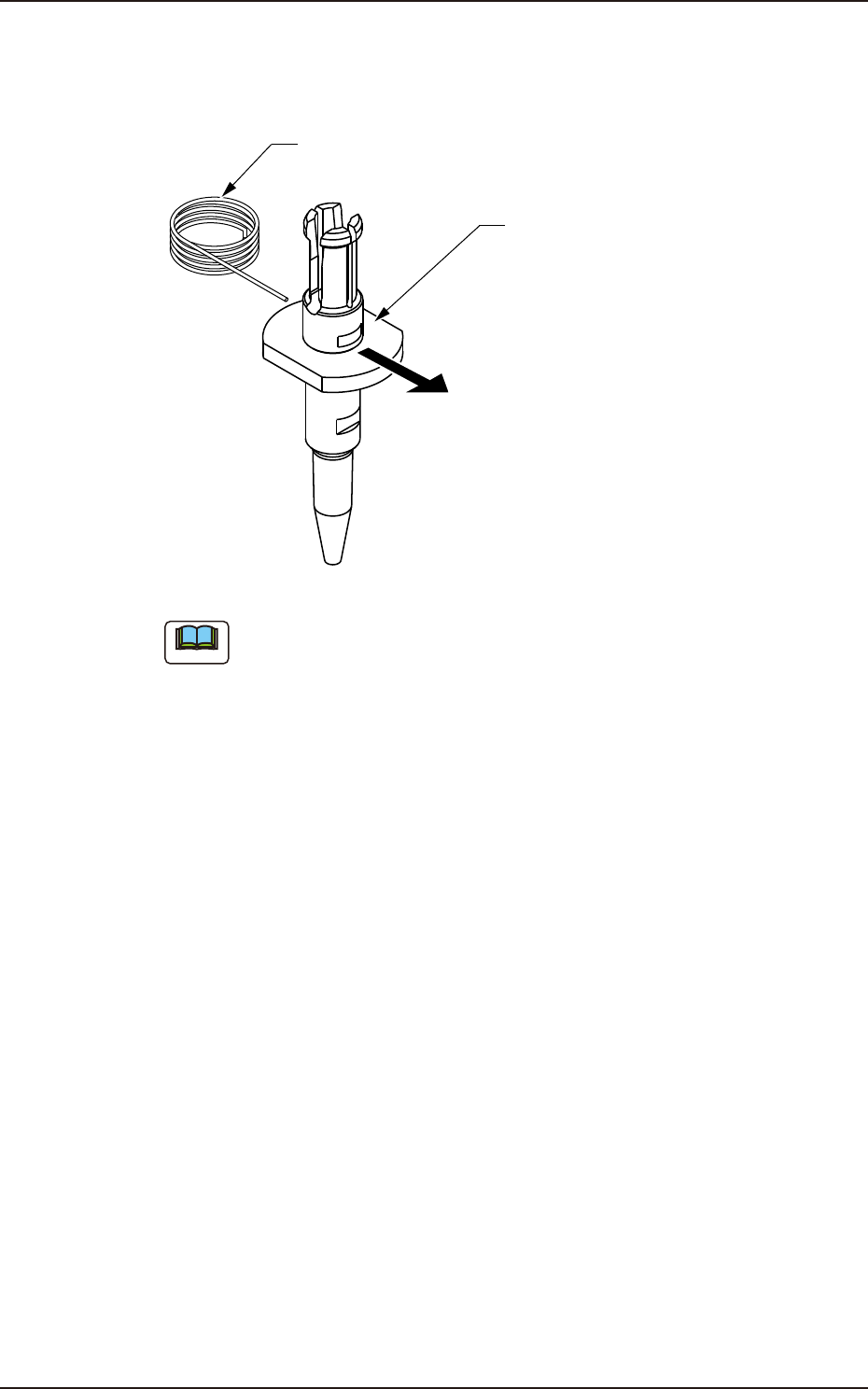

如下图所示，使用过滤器拔取治具，将吸嘴过滤器推出来。
过滤器拔取治具
吸嘴
推
将吸嘴过滤器推出来
F4162-CUKYX-00
要 点
请不要再次使用拆下的吸嘴过滤器。
193-4110
CUKYX
5.4 喷气方法
1-66
5.4 喷气方法
•

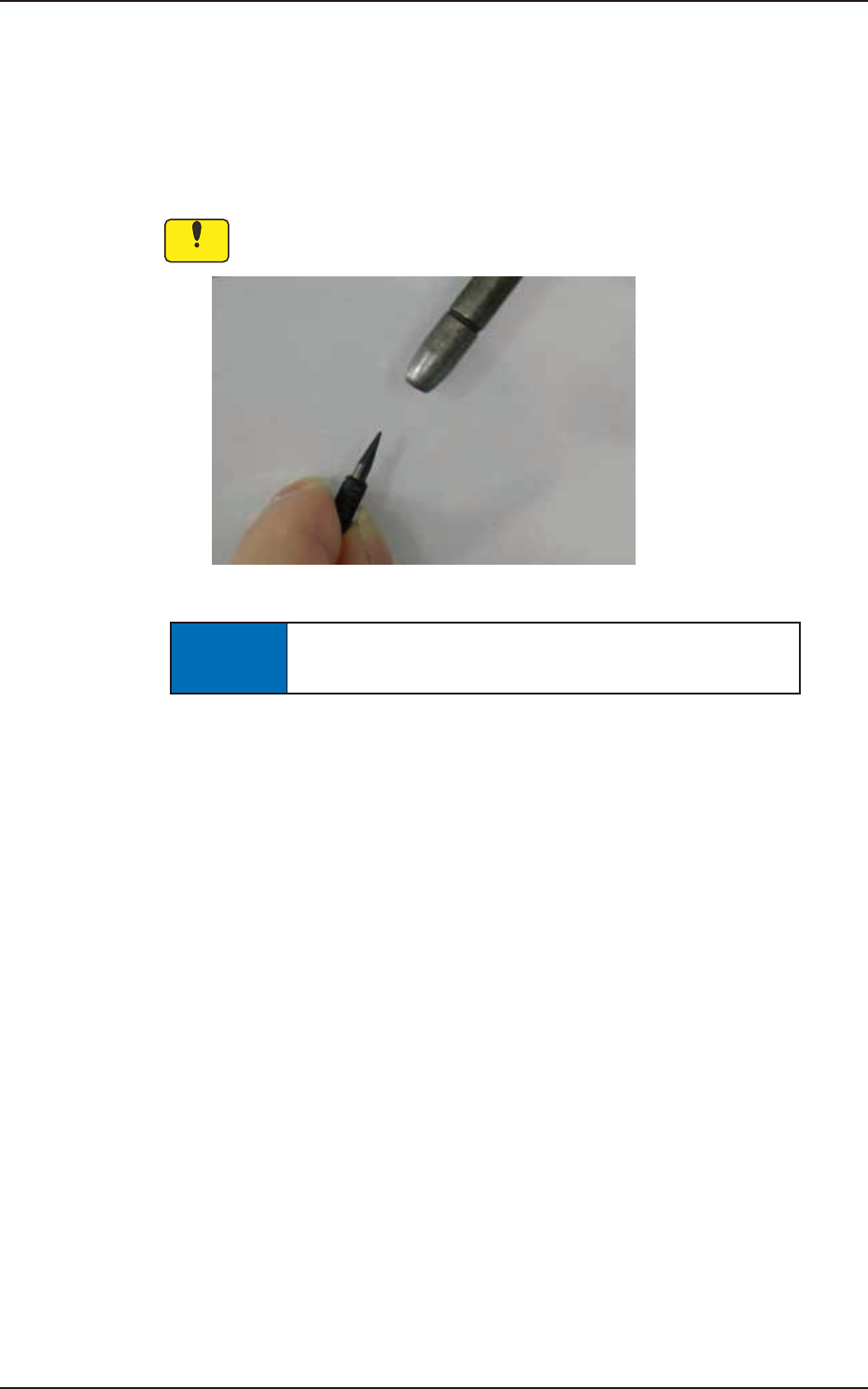

清除脏污、尘屑等。
脏污轻微时，可通过喷气或擦拭清除脏污、尘屑等。
吸嘴锥形部，请用镜头清洁布擦拭。
注 意
喷气用的空气，请使用不含油分、水分的清洁空气。
F4163-CUKYX-00
通知
对吸嘴进行喷气清洁时，请务必从吸嘴前端方向进行喷气。
如果从夹爪方向对吸嘴进行吹气，可能会使夹爪断裂。
193-4110
CUKYX
5.5 利用针规清洁高速吸嘴孔部
1-67
5.5 利用针规清洁高速吸嘴孔部
用放大镜检查吸嘴孔部是否被堵塞了。
若被堵塞时，利用针规进行清洁。
•
针规的选用
使用哪种尺寸的针规，需要根据高速吸嘴的种类选用。
请参考下表，选用正确的针规。
单位 :m m
吸嘴
ID
直径
(
中心孔径
)
直径
(
最小孔径
)
针规尺寸 元件编号 针规插入方向
HG24C φ0.1 φ0.08 φ0.08
KYA-M7702-A0
夹爪侧、前端侧
HG33C φ0.2 φ0.08 φ0.12
KYA-M7703-A0
夹爪侧、前端侧
HG52C φ0.4 φ0.25 φ0.2
KYA-M7705-A0
夹爪侧、前端侧
HG82C φ0.7 φ0.35 φ0.3
KYA-M7708-A0
前端侧
要点
(a)
HV82C φ0.7 φ0.35 φ0.3
KYA-M7782-A0
夹爪侧、前端侧
HG13C φ0.9 φ0.9 φ0.6
KYB-M771J-A0
前端侧
要点
(a)
HV13C φ0.9 φ0.9 φ0.6
KYA-M7713-A0
夹爪侧、前端侧
HG14C φ1.1 φ1.1 φ0.8
KYB-M771K-A0
前端侧
要点
(a)
HV14C φ1.1 φ1.1 φ0.8
KYA-M7714-A0
夹爪侧、前端侧
HG15C φ2.0 φ1.1 φ0.8
KYF-M77G5-A0
前端侧
要点
(a)
HV15C φ2.0 φ1.1 φ0.8
KYA-M7715-A0
夹爪侧、前端侧
要 点
(a)无法从夹爪
侧插入
。
