5.5 利用针规清洁高速吸嘴孔部
1-70
•
使用吸嘴前端清洁治具时
本公司准备有从吸嘴前端使用针规清洁 HG24C、HG33C 吸嘴的治具。
针规
吸嘴
吸嘴前端清洁治具
F4168-CUKYX-00
将吸嘴从前端侧插入治具,并按吸嘴使其抵在治具的状态下轻轻插入针规。
针规难以插入时,请不要强行插入,可以多次上下移动。

193-4110
CUKYX
5.6 水压式清洗机
1-71
5.6 水压式清洗机
可以使用市面销售的水压式清洗机。
例 : MAC3
Ⅲ
( 中村超钢制 )
要 点
锡膏堵在吸嘴孔中时,可能会无法清洗。
此时,可以先用针规清除锡膏。
清洗后,请使用气枪或烘干机去除水分,注意不要使水分残留。

193-4110
CUKYX
5.7 吸嘴过滤器的插入方法
1-72
5.7 吸嘴过滤器的插入方法
•

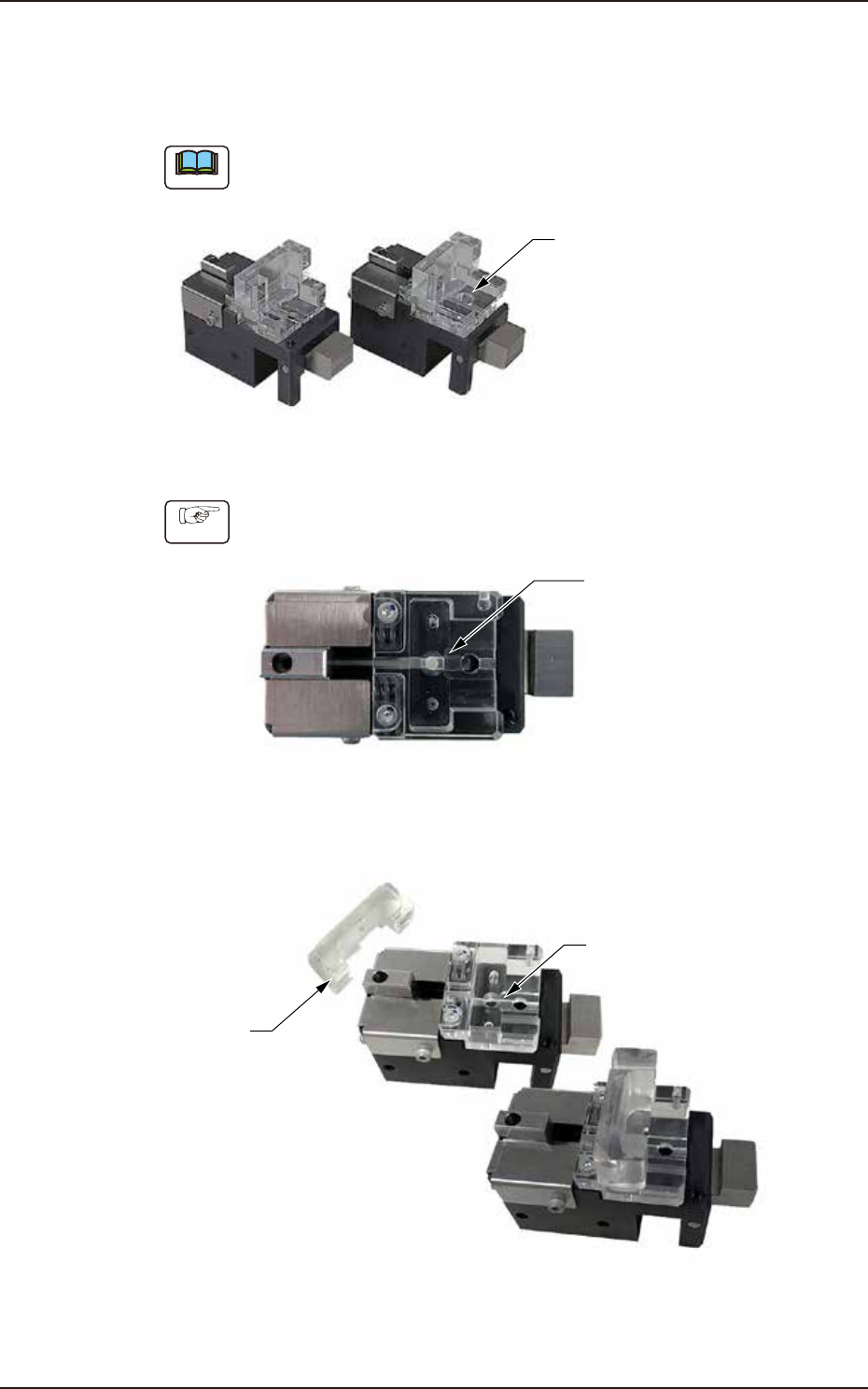

过滤器更换治具
要 点
过滤器更换治具有高速吸嘴用与中异形吸嘴用 2 种。
这两种治具的吸嘴插入方法相同。
中异形吸嘴用高速吸嘴用
吸嘴插入位置
F4169-CUKYX-00
步 骤
(1) 使用镊子等将吸嘴用过滤器插入过滤器插入位置。
过滤器插入位置
F4170-CUKYX-00
(2) 将透明塑料件插入过滤器插入位置开口部。
透明塑料件
(用于压住过滤器)
插入了透明塑料件的状态
过滤器插入位置开口部
F4171-CUKYX-00
