193-3100
CUKYX
4.7 安装头部
1-45
通知
插入过滤器架时，请注意过滤器架的朝向，并插入到位。
请确认过滤器架顶面与和上部模块顶面的高度是否一致。
通知
请定期给过滤器架的 O 型圈涂抹薄薄的一层润滑油。
(DAPHNE GREASE MP No.1)
若润滑油枯竭，可能会导致 O 型圈被损坏或被粘固。
过滤器架
确认高度是否一致
F4144-CUKYX-00
193-3100
CUKYX
4.7 安装头部

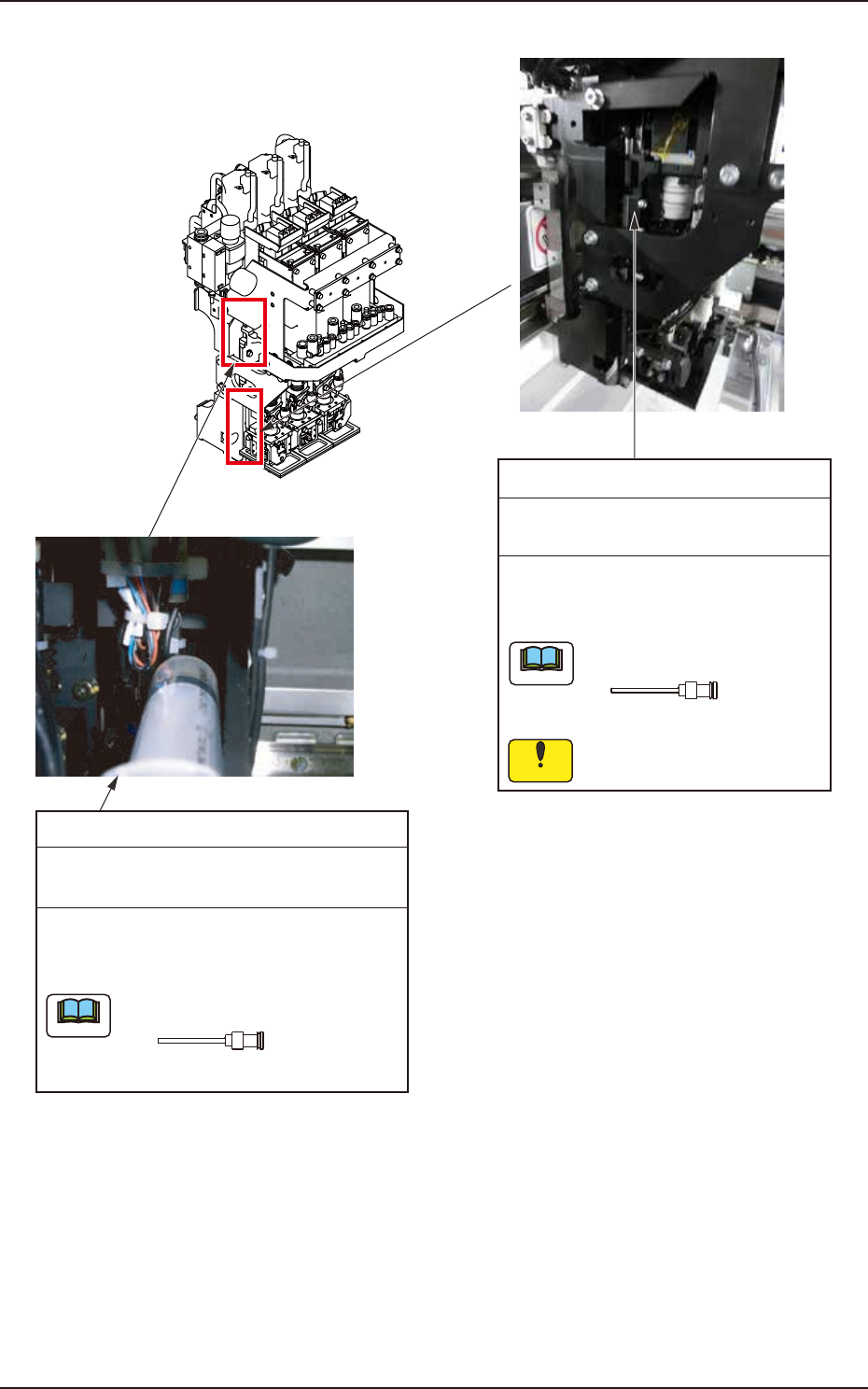

1-46
多功能安装头
直线导轨(3处)
每三个月 加油 所需时间:15分钟
(DAPHNE GREASE MP No.1)
请用注油器加新的润滑油。
初次加油是在一个月后，以后每三个月
加油一次。
No.49
滚珠丝杠(2处)
每三个月 加油 所需时间:15分钟
(DAPHNE GREASE MP No.1)
请用注油器加新的润滑油。
初次加油是在一个月后，以后每三个月加油
一次。
使用No.49注嘴。
No.49
使用No.49注嘴。
加润滑油时，请注意不要使
传感器沾上润滑油。
要 点
要 点
注 意
F4145-CUKYX-00
193-3100
CUKYX
4.7 安装头部
1-47
真空过滤器
每三个月 更换
过滤器架
过滤器装卸治具
接收盘(2处)
每三个月 清洁
请用油棉纱擦掉积存在接收盘内的脏污
润滑油。
更换过滤器时，请垂直装卸治
具。
所需时间:3分钟
请使用过滤器装卸治具，将过滤器架向
下拔出，更换真空过滤器。
更换后，请将过滤器架压入吸嘴架中央
轴。
要 点
F4146-CUKYX-00
