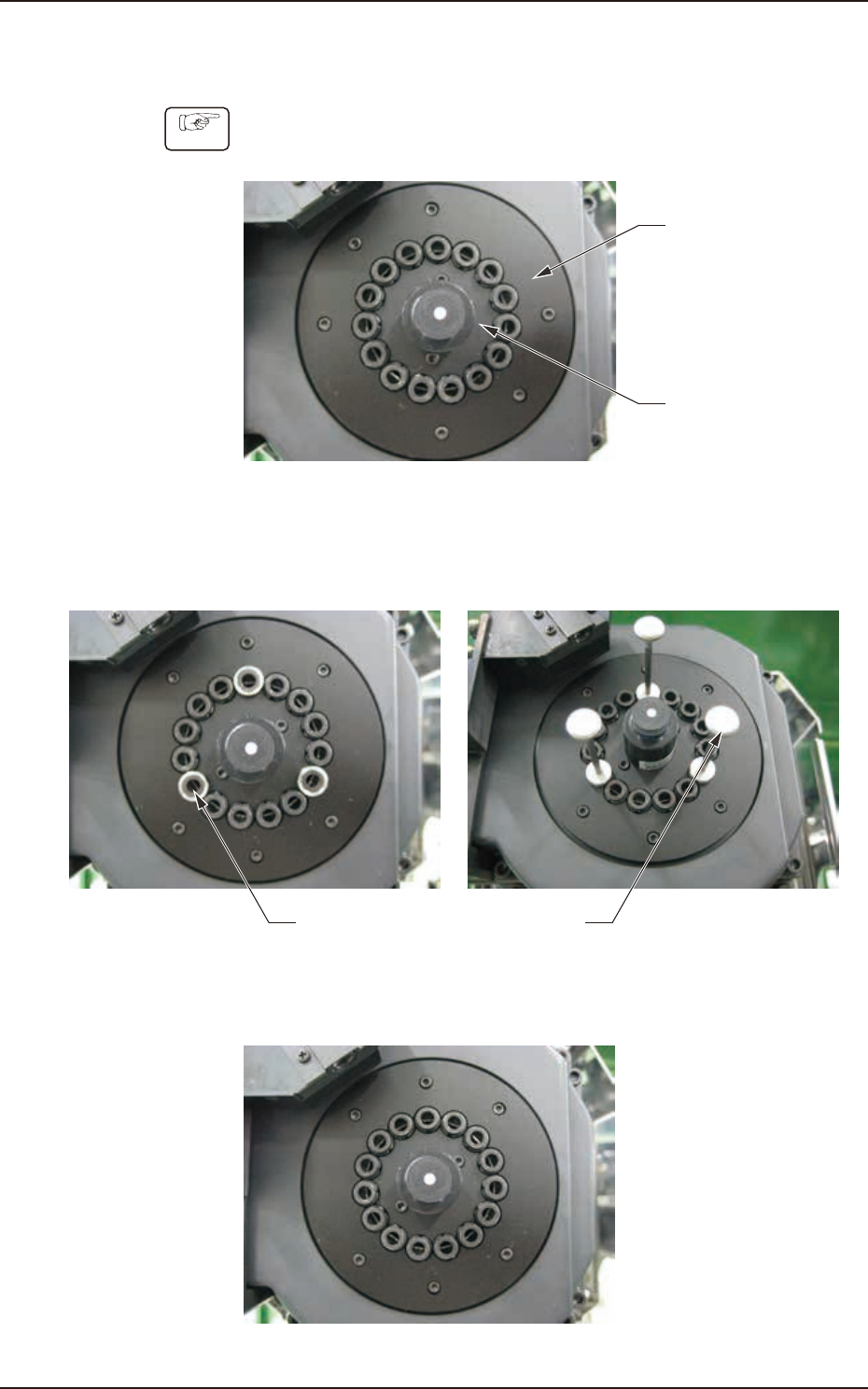

6. 扩散板组装治具的使用方法
1-77
6. 扩散板组装治具的使用方法
步 骤
(1) 同时暂时固定内侧和外侧扩散板。
外侧扩散板
内侧扩散板
F4183-CUKYX-00
(2) 如图在 3 处安装治具 1、2。
注意不要损伤侧面视觉相机。
治具 1 治具 2
F4184-CUKYX-00
(3) 用螺栓固定扩散板后，拆卸治具 1、2。
F4185-CUKYX-00
193-3100
CUKYX
7. 易耗件与重要保修配件
1-78
7. 易耗件与重要保修配件
7.1 易耗件列表
下表是一年之内可能会被磨耗的配件列表。
购买时，请与雅马哈发动机株式会社的营业部门或销售代理商联系。
品名 配件编号 配件名 使用数
建议更
换周期
建议数
/
年
要点
(a)
备注
吸嘴
(HV82C) KYA-M7782- 0 0
HV82C---
ASSY_
NOZZLE(HV82C)
30 1
年
30
要点
(e)
吸嘴
(HV13C) KYA-M7713-00
HV13C---
ASSY_
NOZZLE(HV13C)
30 1
年
30
要点
(e)
吸嘴
(HV14C) KYA-M7714-A0
HV14C---
ASSY_
NOZZLE(HV14C)
30 1
年
30
要点
(e)
吸嘴
(HV15C) KYA-M7715-A0
HV15C---
ASSY_
NOZZLE(HV15C)
30 1
年
30
要点
(e)
吸嘴
(HV19C) KYA-M7719-A0
HV19C---
ASSY_
NOZZLE(HV19C)
30 1
年
30
要点
(e)
吸嘴
(PA05C) KYB-M7730-A0
PA05C---
ASSY_NOZZLE(PA5C) 30 1
年
30
要点
(e)
吸嘴
(HG33C) KYA-M7703-A0
HG33C---
ASSY_
NOZZLE(HG33C)
30 1
年
30
要点
(e)
吸嘴
(HG52C) KYA-M7705-00
HG52C---
ASSY_
NOZZLE(HG52C)
30 1
年
30
要点
(e)
吸嘴
(HG24C) KYA-M7702-A0
HG24C---
ASSY_
NOZZLE(HG24C)
30 1
年
30
要点
(e)
吸嘴
(HG82C) KYA-M7708- 00
HG82C---
ASSY_
NOZZLE(HG82C)
30 1
年
30
要点
(e)
真空过滤器
KYB-M704D-00 AIR_CLEAN_EQPT 60 3
个月
240
要点
(h)
氟片
KYB-M3T15-00 GUIDE 2 1
年
2
聚氨酯夹板
ASSY
KYB-M3T17-00
KYB-M3T16-00
ASSY_CLAMPER_Y
ASSY_CLAMPER_K
2
2
1
年
2
2
密封组件
扁平环
安装螺栓
KY F-M865T- 00
KYB-M3T1U-00
90990-01J118
ASSY_ SEAL
SEAL
BOLT, HE X.SOCK ET
HEAD
2
2
12
1
年
2
2
12
切割器部
摇动侧
滚轴用
盘形组件
切割器刀片
安装螺栓
KYF-M865U-00
KYB-M3T1A-00
90990-06J004
ASSY_DISK
DISK
BOLT,HEX-SCT
4
4
12
1
年
4
4
12
要点
(c)
吸嘴过滤器
KYA-M7702-10 AIR CLEAN EQPT 30
(15)
1
週
1000
(500)
要点
(d)(h)(i)
真空过滤器
KYB-M3823-00 AIR_LINE_EQPT 2 2
个月
12
要点
(d)
要 点
(a)
建议数为参考值。
(b)
有关元件的更换方法，请参照本章前述
“4.
点检、清洁、加油部位
”
。
(c)
有关切割器刀片的更换，由于伴随危险，因此请咨询本公司服务人员。
另外，更换切割器刀片时，也请更换螺栓。
(d) ( )
为使用多功能安装头的装 置。
(e)
建议
1
年或
1500
万次供给时更换吸嘴。
(f)
建议更换周期并非表示产品的保修期。
建议更换周期根据产品的使用条件、使用环境而有所不同。
(g)
即使 对易 耗 件， 对制造工 程上的不良也可免费更换 为新品。
(h)
吸嘴滤波器的建议 更换 周期根据吸嘴的种类、线路板程序数据、使用环境而变化。
193-
4110
CUKYX
7.2 重要保修配件列表
1-79
7.2 重要保修配件列表
下表为需要保修几年的配件列表。请作为参考。
要 点
有关重要保修配件的更换方法，因需要高度技术，请咨询本公司服务人员。
部位名 品
名 配件编号 配件名 使用数
建议年数
要点
(a)
备
注
安装头部 螺线管阀
KYB-M701U-00 ACCESSORY_SV 30 2
吸嘴轴
ASSY KYA-M860C-00
SHAFT NOZZLE SET
30 4
吸嘴轴安装用
要点
(b)
密封圈垫用
O
环
KYB-M704F-00
KYB-M7028-00
SEAL
SEAL
30
90
3
(SO-008-13)
(SO-010-12)
吸嘴用密封垫
KYB-M704E-00 SEAL 60 3
DYR-2.5
(Custom)
过滤器用
O
环
KYB-M702B-00 SEAL 60 3 SO-009-5A
滑动环
KYB-M7027-00 SLIP RING 2 2
投光机
KYB-M700T-00 LIGHTING UNIT 2 6
受光机
KYB-M7016-00 ASSY SVC UNIT 2 6
伺服马达
(NL
马达
) KYB-M701H-00 MOTOR NL 2 2
NL 用联轴器
KYX-M702C-000 COUPLING 2 -
3 件为 1 套，
以套件进行更
换。
NL 用安装板
KYX-M702C-200 PLATE 2 -
NL 马达用螺栓
90112-2AJ012
BOLT HEX.SOCKET
HEAD
4 -
主机部 触摸台
(
两侧
) KYB-M651V-00 DISPLAY 2 4
真空泵
KYB-M861C-00 VACUUM_PUMP 1 2
要点
(c)
侧视图图像处理板卡
KYB-M6535-00 PCB-MOUNT 1 6
元件识别范围
KYB-M731P-00 STD. CAMERA 2 6
横梁部
X
轴马达伺服放大器
KYB-M652Y-00 UNIT-DRIVER 2 3
搬送部 定位部搬送传动轮
KYB-M91CV-00 PULLEY_TIMING 4 5
定位部
搬送扁平传动轮
KYB-M91B8-00 PULLEY FLAT 2 5
定位部搬送带
KYB-M919E-00 BELT_TIMING 2 3
供给部搬送带
KYB-M91B0-00 BELT_TIMING 2 3
排出部搬送带
KYB-M91B6-00 BELT_TIMING 2 3
Assy_ 制动器气缸 KYB-M916H-00 A SSY- ST OPPER-L 2 4
供给
/
排出扁平传动轮
KYY-M914U-A0 PU ULEY_ FLAT 8 5
供给 / 排出传动轮
KYB-M91AL-00 PULLEY_TIMING 8 5
UB95_ 高速 IO 板 KYB-M91AK-00 PCB-MOUNT 1 6
切割器部 切割模块 ASSY
KYB-M3T04-00
ASSY_CUTTER_
BLOCK
2 2
要点 (d)
推车
UC26_ 送料器推车 IO 板 KYB-M371H-00 PCB-MOUNT 2 6
架台下
UC18_
主板
KYA-M8601-00 PCB_MOUNT 2 6
多功能
安装头
VALVE KYB-M711C-00 VALVE 2 5
机盖 保护带
KYB-M8607-00 TAPE, COVER 1 -
要 点
(a) 建议年数为参考值。
(b) 请不要再利用维护保养时拆卸的螺栓。
(c) 真空泵较重( 约22kg)。装卸时，请注意安全。
(d) 切割器单元较重( 约20kg)。装卸时，请注意安全。
