193-41 10 CUKYX 2.1 吸取不良的原因与解决方法 5-4 (2) 可能是装置主机的原因时 元件没有 问题时 ， 检查 装置主机。 此 时 的要点有两个，一个是是否特定了吸嘴，另一个是是否特定了送 料器 编 号。 (2-1) 特定了吸嘴时 对该吸嘴， 检查 以下项目。 • 吸嘴是否有异常 ? • 真空气路是否有异常 ? • 真空切换阀是否有异常 ? • 侧面视觉相机是否有异常 ? 工厂内灰 尘 多或多使用 纸带 元件 时 …
193-4110
CUKYX
2. 有关吸取不良的故障处理
5-3
2. 有关吸取不良的故障处理
2.1 吸取不良的原因与解决方法
(1) 可能是元件的原因时
不良限定在元件或批次时，首先检查元件。
因元件引起的不良，有如下示例。
[ 因元件引起的吸取异常 ]
(1-1) 元件粘附在
料带的料腔底部
。
(1-2) 料
带的料腔
形状不良。
(1-3) 元件的形状不良。
(1-4) 因料
带的料腔过大
，元件翻转。
(1-5) 料
带的料腔底
面平坦度不良。
(1-6) 元件底面粘附有油或脱模
剂
。
(1-1) 到 (1-4) 容易
发
生在
纸带
元件，(1-4) 到 (1-6) 容易
发
生在
压纹
带
元件。此外，0603、1005 尺寸等微小元件容易直接受
编带的
影响，
需要特别注意。
编带
状
态
是否良好的判断基准是，“在剥离了封口盖
带
的状
态
下，将料
带翻转时
元件可自由跌落”。
关于
编带
的
规
格，在 JIS-C0806 上有
规
定，但关于上述的 (1-1) 到 (1-6)
没有
详细
的
规
格，因此在
购买
元件
时
，需要向元件生
产
厂家确认。
粘附在料带的
料腔底部
(1-1)

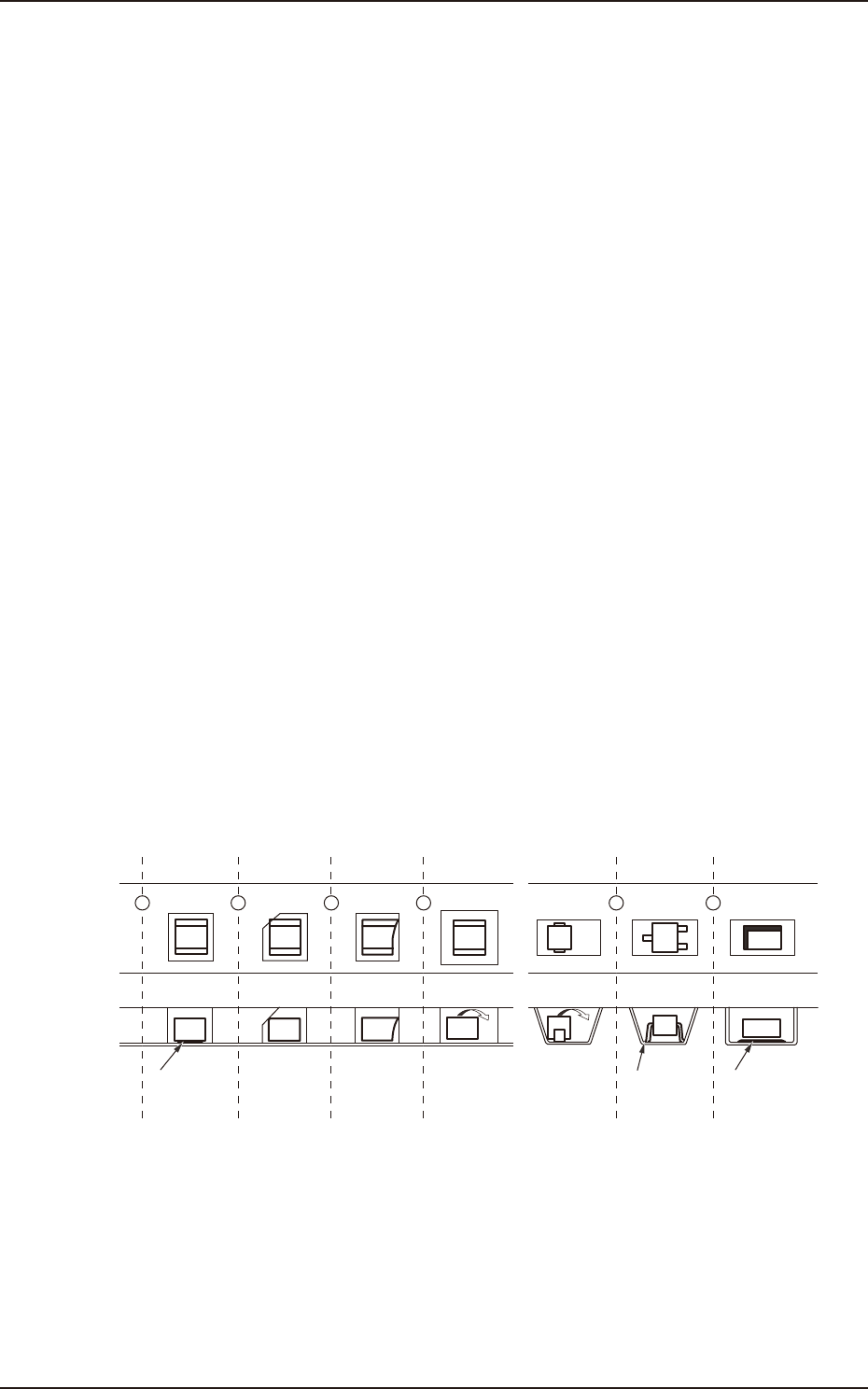

因元件编带引起的故障示例
(1-2) (1-3) (1-4) (1-4) (1-5) (1-6)
方料腔有毛刺，
元件被挂住
元件上有毛刺，
被挂住
料带的料腔过大，
元件翻转
引脚嵌入在
底面的R部
元件底面粘附
有油等
F4501-CUKYX-00
193-4110
CUKYX
2.1 吸取不良的原因与解决方法
5-4
(2) 可能是装置主机的原因时
元件没有
问题时
，
检查
装置主机。
此
时
的要点有两个，一个是是否特定了吸嘴，另一个是是否特定了送
料器
编
号。
(2-1) 特定了吸嘴时
对该吸嘴，
检查
以下项目。
•
吸嘴是否有异常 ?
•
真空气路是否有异常 ?
•
真空切换阀是否有异常 ?
•
侧面视觉相机是否有异常 ?
工厂内灰
尘
多或多使用
纸带
元件
时
，吸嘴或吸嘴
过滤
器容易脏污，需
要定期进行清洁。
参 照
关于故障处理，请参照本章后述“2.2不同详细的故障处理”中的
“(1)特定吸嘴频繁发生吸取不良时”。
(2-2) 特定了送料器编号时
对该送料器
编
号(
带
式送料器 )，
检查
以下项目。
•
元件是否正确安装在带式送料器上 ?
•
是否发生封口盖带剥离不良 ?
•
与元件吸取相关的数据是否 OK?
参 照
关于故障处理，请参照本章后述 2.2不同详细的故障处理”中的
“(2)特定送料器编号频繁发生吸取不良时”。
