5.7 吸嘴过滤器的插入方法
1-76

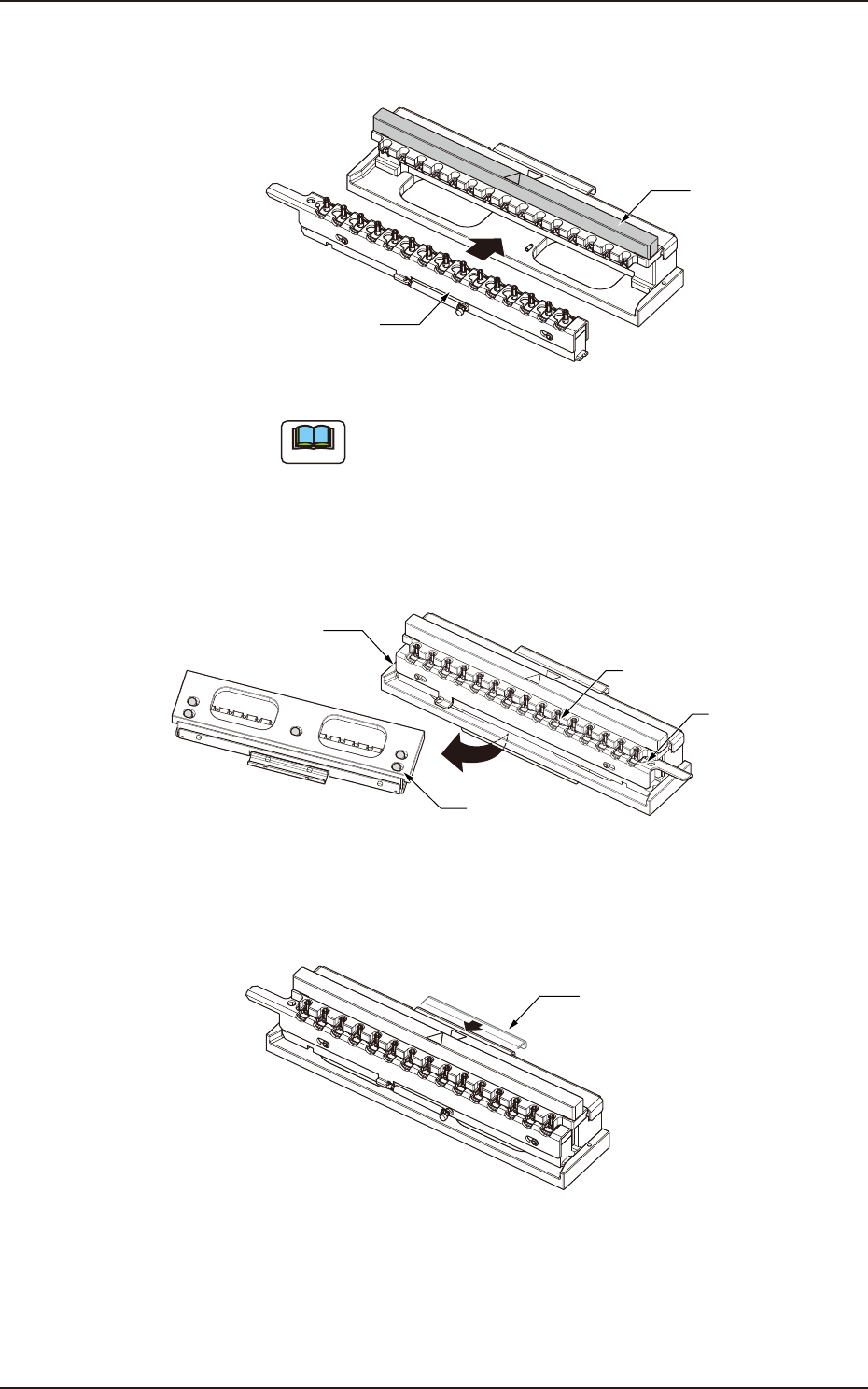

(6) 将丙烯压块装回过滤器一次性更换治具之后，将挡板为打开状
态的高速吸嘴贮备器安装在过滤器一次性更换治具上。
丙烯压块
高速吸嘴贮备器
F4180-CUKYX-00
要 点
将空气
过滤
器一次性插入之前，
请
再次确
认
吸嘴内是否
还遗
留有空气
过滤
器。
需要将吸嘴逆向安装时
需要将过滤器拆卸孔置于逆向使用吸嘴时，需要拧松过滤器一次性更
换治具底面的 5 根螺栓，使治具挡板面抵在相反一侧。
吸嘴贮备器
(逆向)
过滤器一次性更换治具底面
治具挡板面
底面螺栓(5根)
过滤器拆卸孔(逆向)
F4181-CUKYX-00
(7) 推动过滤器一次性更换治具的推进板，使空气过滤器被插入过
滤器中。
推进板
F4182-CUKYX-00
(8) 确认空气过滤器已被插入到位。
193-3100
CUKYX
6. 扩散板组装治具的使用方法
1-77
6. 扩散板组装治具的使用方法
步 骤
(1) 同时暂时固定内侧和外侧扩散板。
外侧扩散板
内侧扩散板
F4183-CUKYX-00
(2) 如图在 3 处安装治具 1、2。
注意不要损伤侧面视觉相机。
治具 1 治具 2
F4184-CUKYX-00
(3) 用螺栓固定扩散板后，拆卸治具 1、2。
F4185-CUKYX-00
193-3100
CUKYX
7. 易耗件与重要保修配件
1-78
7. 易耗件与重要保修配件
7.1 易耗件列表
下表是一年之内可能会被磨耗的配件列表。
购买时，请与雅马哈发动机株式会社的营业部门或销售代理商联系。
品名 配件编号 配件名 使用数
建议更
换周期
建议数
/
年
要点
(a)
备注
吸嘴
(HV82C) KYA-M7782- 0 0
HV82C---
ASSY_
NOZZLE(HV82C)
30 1
年
30
要点
(e)
吸嘴
(HV13C) KYA-M7713-00
HV13C---
ASSY_
NOZZLE(HV13C)
30 1
年
30
要点
(e)
吸嘴
(HV14C) KYA-M7714-A0
HV14C---
ASSY_
NOZZLE(HV14C)
30 1
年
30
要点
(e)
吸嘴
(HV15C) KYA-M7715-A0
HV15C---
ASSY_
NOZZLE(HV15C)
30 1
年
30
要点
(e)
吸嘴
(HV19C) KYA-M7719-A0
HV19C---
ASSY_
NOZZLE(HV19C)
30 1
年
30
要点
(e)
吸嘴
(PA05C) KYB-M7730-A0
PA05C---
ASSY_NOZZLE(PA5C) 30 1
年
30
要点
(e)
吸嘴
(HG33C) KYA-M7703-A0
HG33C---
ASSY_
NOZZLE(HG33C)
30 1
年
30
要点
(e)
吸嘴
(HG52C) KYA-M7705-00
HG52C---
ASSY_
NOZZLE(HG52C)
30 1
年
30
要点
(e)
吸嘴
(HG24C) KYA-M7702-A0
HG24C---
ASSY_
NOZZLE(HG24C)
30 1
年
30
要点
(e)
吸嘴
(HG82C) KYA-M7708- 00
HG82C---
ASSY_
NOZZLE(HG82C)
30 1
年
30
要点
(e)
真空过滤器
KYB-M704D-00 AIR_CLEAN_EQPT 60 3
个月
240
要点
(h)
氟片
KYB-M3T15-00 GUIDE 2 1
年
2
聚氨酯夹板
ASSY
KYB-M3T17-00
KYB-M3T16-00
ASSY_CLAMPER_Y
ASSY_CLAMPER_K
2
2
1
年
2
2
密封组件
扁平环
安装螺栓
KY F-M865T- 00
KYB-M3T1U-00
90990-01J118
ASSY_ SEAL
SEAL
BOLT, HE X.SOCK ET
HEAD
2
2
12
1
年
2
2
12
切割器部
摇动侧
滚轴用
盘形组件
切割器刀片
安装螺栓
KYF-M865U-00
KYB-M3T1A-00
90990-06J004
ASSY_DISK
DISK
BOLT,HEX-SCT
4
4
12
1
年
4
4
12
要点
(c)
吸嘴过滤器
KYA-M7702-10 AIR CLEAN EQPT 30
(15)
1
週
1000
(500)
要点
(d)(h)(i)
真空过滤器
KYB-M3823-00 AIR_LINE_EQPT 2 2
个月
12
要点
(d)
要 点
(a)
建议数为参考值。
(b)
有关元件的更换方法，请参照本章前述
“4.
点检、清洁、加油部位
”
。
(c)
有关切割器刀片的更换，由于伴随危险，因此请咨询本公司服务人员。
另外，更换切割器刀片时，也请更换螺栓。
(d) ( )
为使用多功能安装头的装 置。
(e)
建议
1
年或
1500
万次供给时更换吸嘴。
(f)
建议更换周期并非表示产品的保修期。
建议更换周期根据产品的使用条件、使用环境而有所不同。
(g)
即使 对易 耗 件， 对制造工 程上的不良也可免费更换 为新品。
(h)
吸嘴滤波器的建议 更换 周期根据吸嘴的种类、线路板程序数据、使用环境而变化。
