193-4110
CUKYX
5.5 利用针规清洁高速吸嘴孔部
1-68
•

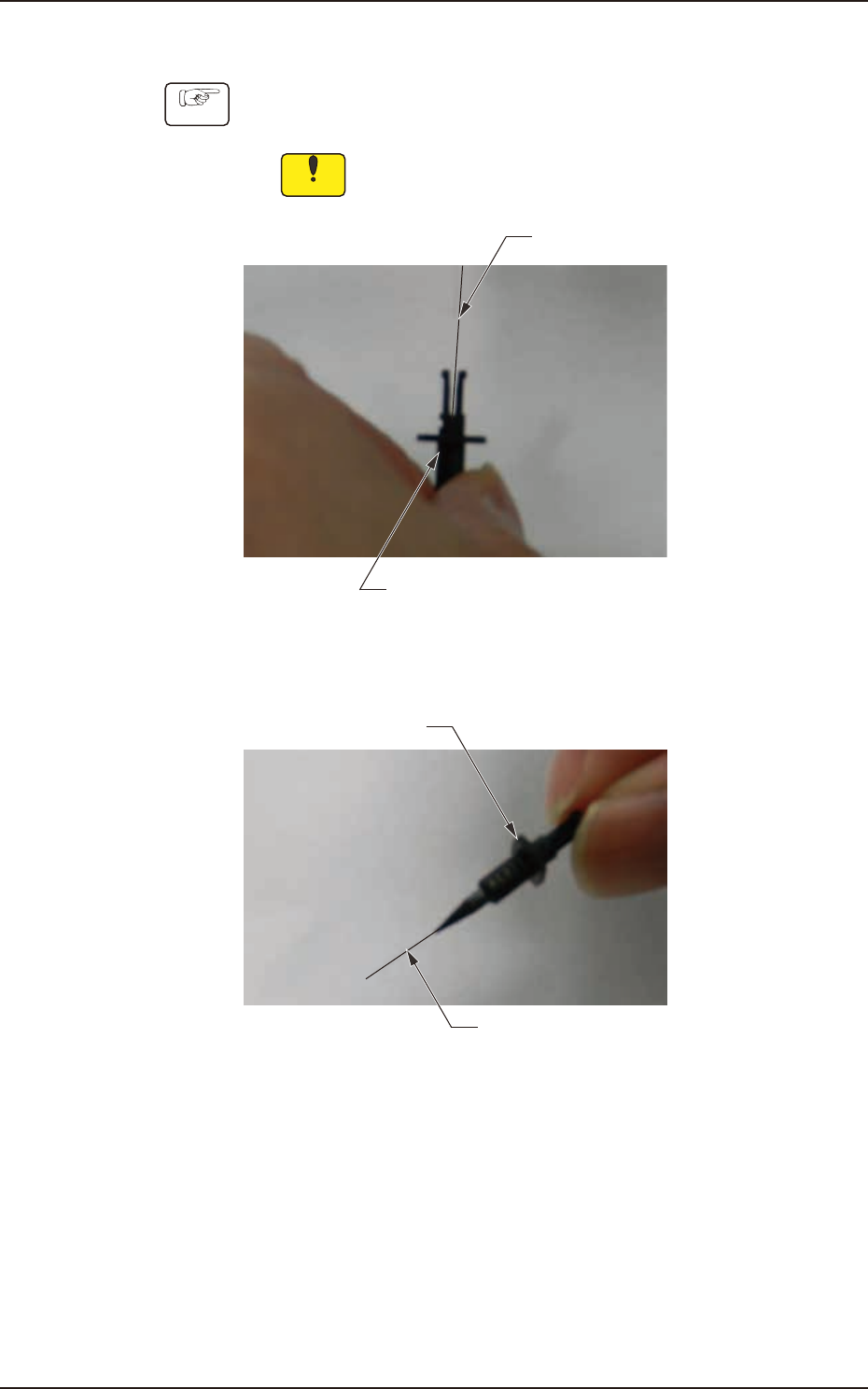

高速吸嘴孔部的清洁方法
步 骤
(1) 如下图所示，拿稳高速吸嘴，将针规中心轴对准高速吸嘴的中
心轴插入。
注 意
如果中心轴错位，有可能会损坏前端。
针规
高速吸嘴
F4164-CUKYX-00
(2) 从高速吸嘴前端拔出针规。
针规
高速吸嘴
F4165-CUKYX-00
193-4110
CUKYX
5.5 利用针规清洁高速吸嘴孔部
1-69

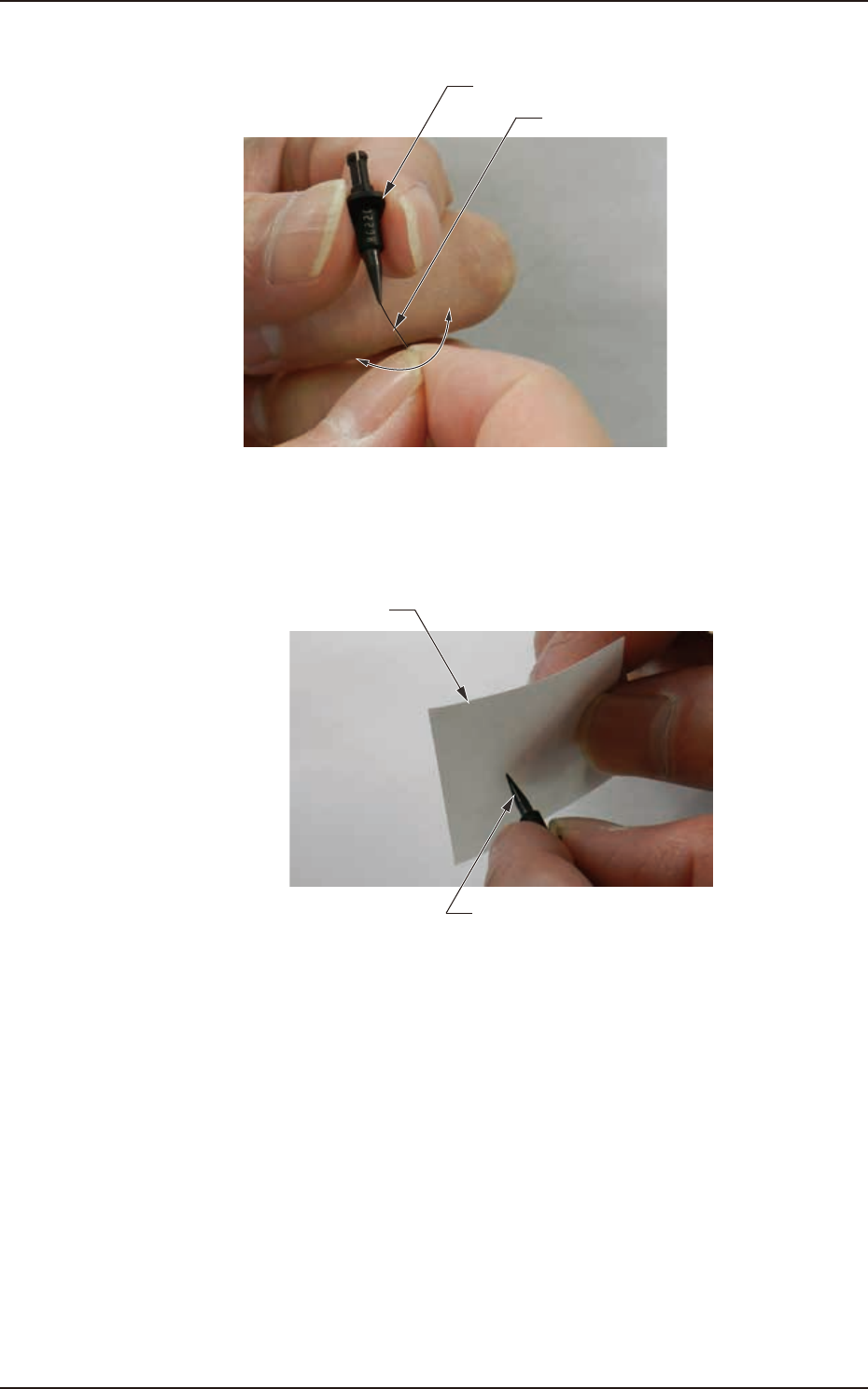

(3) 将针规沿吸附口的纵方向移动针规，清除内部的堵塞物。
针规
高速吸嘴
F4166-CUKYX-00
(4) 对吸嘴进行喷气吹除脏污。
( 用纸胶带粘付高速吸嘴前端的细小脏污，将其清除。)
纸胶带
高速吸嘴
F4167-CUKYX-00
193-4110
CUKYX
5.5 利用针规清洁高速吸嘴孔部
1-70
•

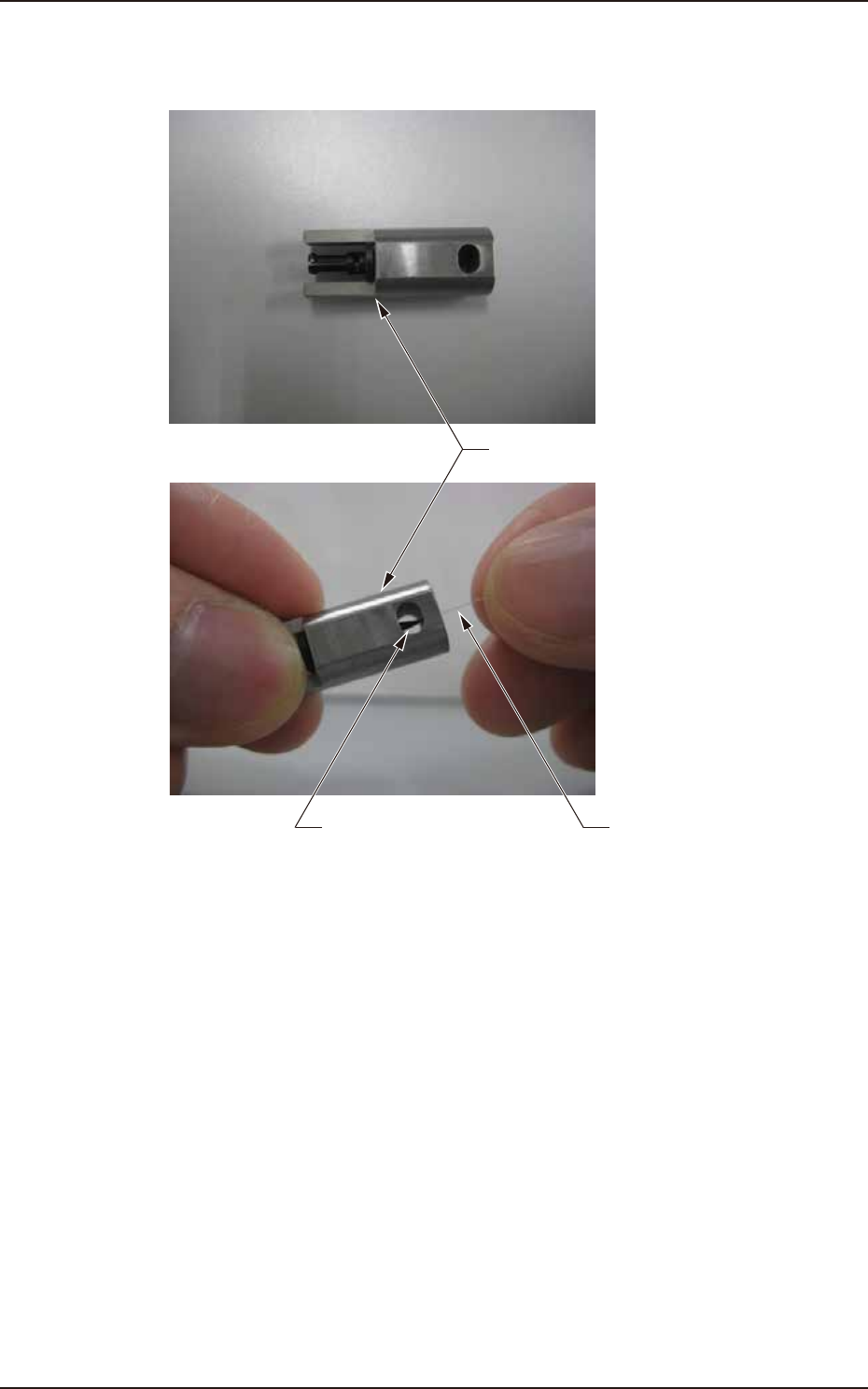

使用吸嘴前端清洁治具时
本公司准备有从吸嘴前端使用针规清洁 HG24C、HG33C 吸嘴的治具。
针规
吸嘴
吸嘴前端清洁治具
F4168-CUKYX-00
将吸嘴从前端侧插入治具，并按吸嘴使其抵在治具的状态下轻轻插入针规。
针规难以插入时，请不要强行插入，可以多次上下移动。
