3.1 贴装不良的原因与对策
5-11
(2-2) 因装置的原因发生时
因装置的原因发生时，可能是下列几点所致。
在有生
产实绩
的元件上开始发生不良
时
，
请针对
下述原因进行确
认
。
•
吸嘴的磨损、堵塞、脏污
•
吸嘴的上下动作不良
•
真空破坏的流量以及动作不良
•
贴装高度水准不适当
•
Z 夹板的保持力不稳定
•
侧面视觉相机的脏污、损伤
(3) 其他原因
导致不良的原因除装置以外，可能有元件形状、线路板状态、锡膏或
贴片胶。原因如下表所示。
请确认各项目，若有异常进行处理。
因线路板或锡膏等原因，无法马上解决时，可以通过降低贴装时的速
度或者传送线路板的速度来避免。
元件
元件上面 有异 物， 且粘 附在吸嘴面。
元件上面有突起，吸嘴下面磨损，在对识别元件
的照明进行教示中发生异常。
元件下面沾有油或脱模剂。
线路板
因翘曲大，贴装时线路板震动。
因外形的偏差大，线路板固定不牢固。
贴片胶 涂胶量不足
锡膏
涂布量不足
粘接力不够
193-4110
CUKYX
3.2 各现象的故障处理
5-12
3.2 各现象的故障处理

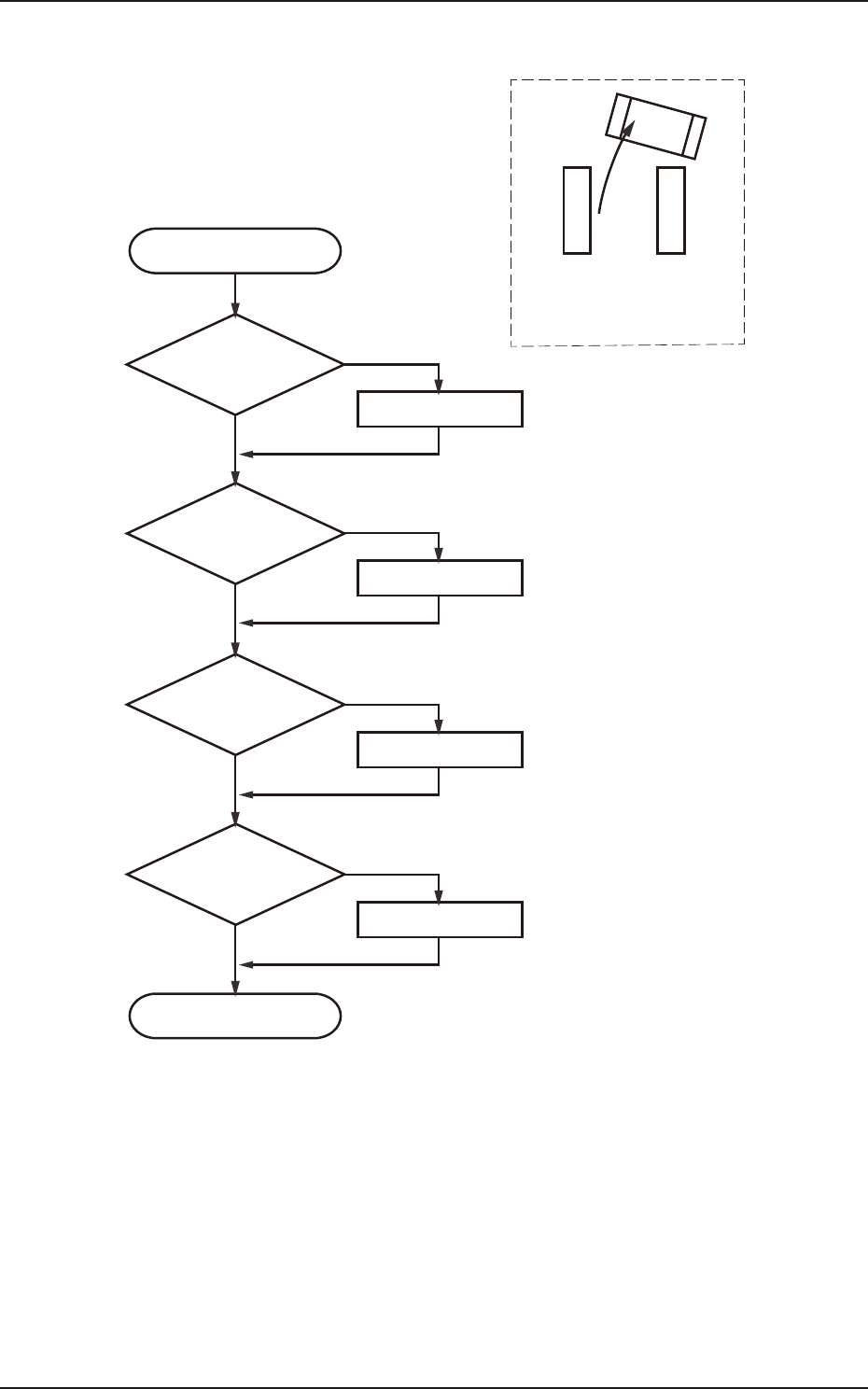

(1) 线路板焊盘上的指定位置上有贴装过元件的痕迹时
在指定的焊盘位置的锡膏上
贴装过元件的痕迹
OK
OK
OK
NG
OK
OK
(要点)
OK
OK
END
START
清洁、消磁、除电
吸嘴脏污、
带磁、带电
NG
真空过滤器脏污、
安装错误
清洁、更换、重装
NG
线路板厚度
数据的确认
修正
NG
调整
Z夹板的动作
NG
重新设定
线路板的定位
NG
改善
锡膏的粘接力
NG
修正
元件数据库数据
NG
更换
真空切换阀的动作
F4509-CUKYX-00
要 点
请确认维护菜单的装置诊断→输入输出→输出诊断中的真空 ON/OFF
动作。
193-4110
CUKYX
3.2 各现象的故障处理
5-13
(2) 线路板焊盘上的指定位置上无贴装过元件的痕迹时
锡膏上没有贴装过
的痕迹
END
START
OK
OK
OK
基板厚度数据的
确认
Z夹板的动作
元件数据库的
数据
气密接头脱落
更换或调整
修正
调整
修正
NG
NG
NG
NG
F4510-CUKYX-00
