193-4110
CUKYX
5.7 吸嘴过滤器的插入方法
1-73

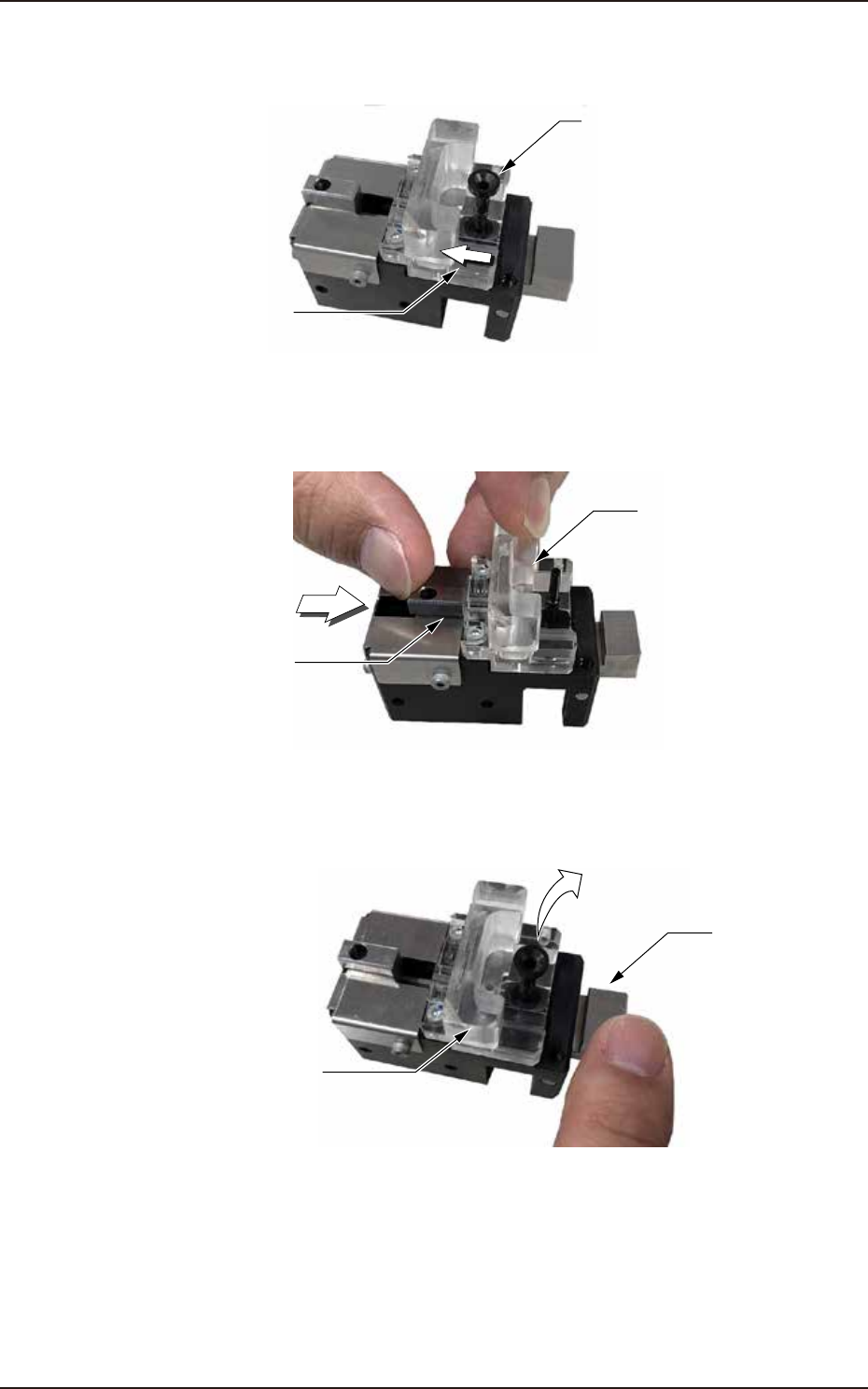

(3) 将吸嘴的过滤器插入孔朝向下图中箭头所示方向，将吸嘴插入
吸嘴安装位置。
吸嘴的
过滤器插入孔的朝向
吸嘴
F4172-CUKYX-00
(4) 边按住透明塑料件边滑动滑动部，使过滤器插入吸嘴内。
滑动部
透明塑料件
F4173-CUKYX-00
(5) 按锁杆，伴随轻响吸嘴被松开，取下吸嘴。
透明塑料件
锁杆
按
F4174-CUKYX-00
193-4110
CUKYX
5.7 吸嘴过滤器的插入方法
1-74
•

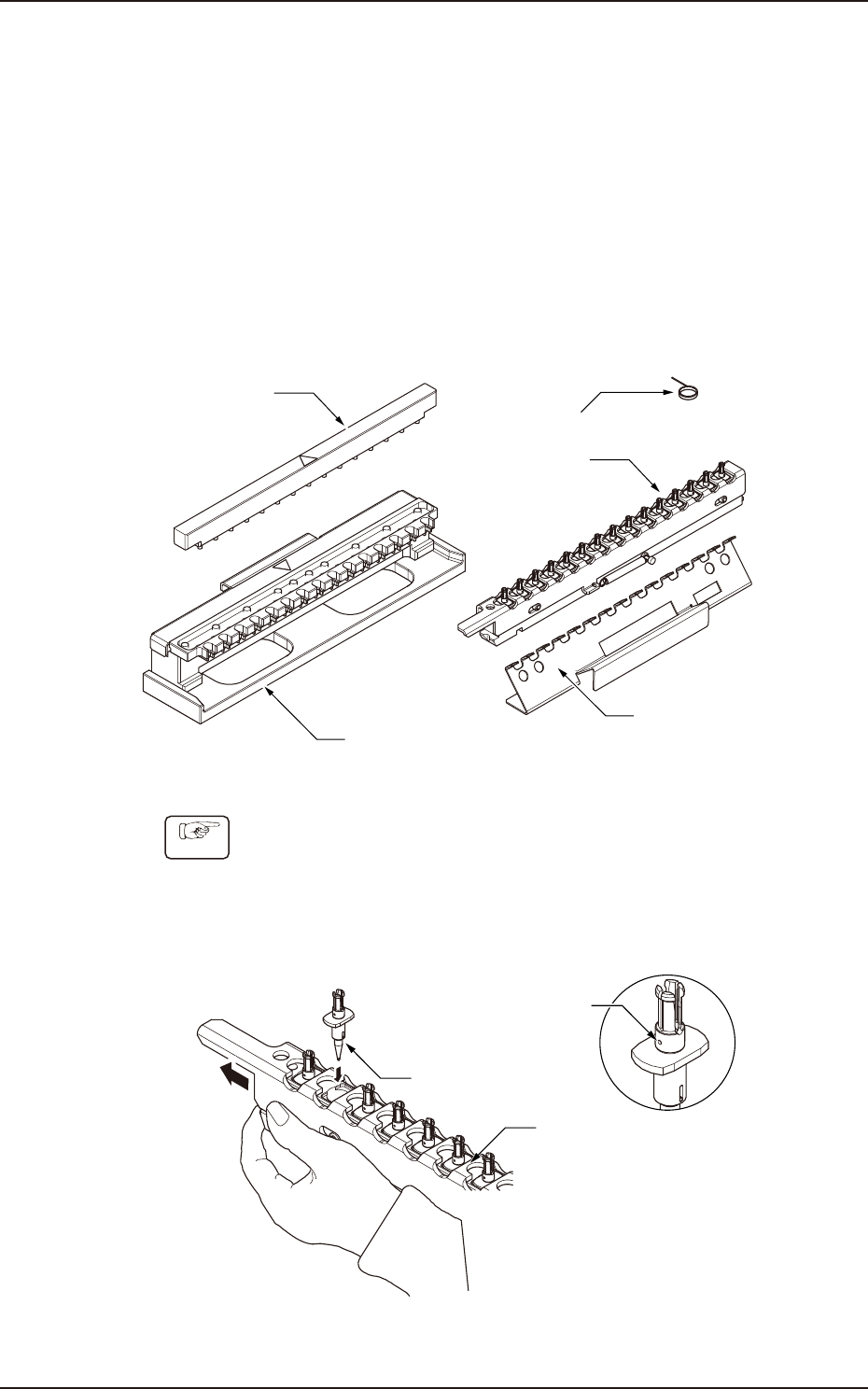

使用过滤器一次性更换治具 (15 连、高速吸嘴用 ) 时
更换之前，请准备下列工具等。
•
G5S/G5S2 用高速吸嘴贮备器更换部 (KYB-M3806-000)
•
G5S/G5S2 用高速吸嘴
•
过滤器一次性更换治具 (KYX-M3807-000)
•
过滤器拆卸辅助治具 (KYX-M3852-000)
•
过滤器拆卸针 (KYB-M381A-000)
•
镊子 (KYB-M380Y-000)
过滤器拆卸辅助治具
过滤器拆卸针
过滤器一次性更换治具
过滤器一次性更换治具
(丙烯压块)
高速吸嘴贮备器
更换部
F4175-CUKYX-00
步 骤
(1) 滑动吸嘴贮备器的挡板，使挡板保持打开的状态。
(2) 将所有高速吸嘴的过滤器拆卸孔朝向下图中所示方向收回高速
吸嘴贮备器中。
高速吸嘴
吸嘴贮备器的挡板
过滤器拆卸孔
F4176-CUKYX-00
193-4110
CUKYX
5.7 吸嘴过滤器的插入方法
1-75

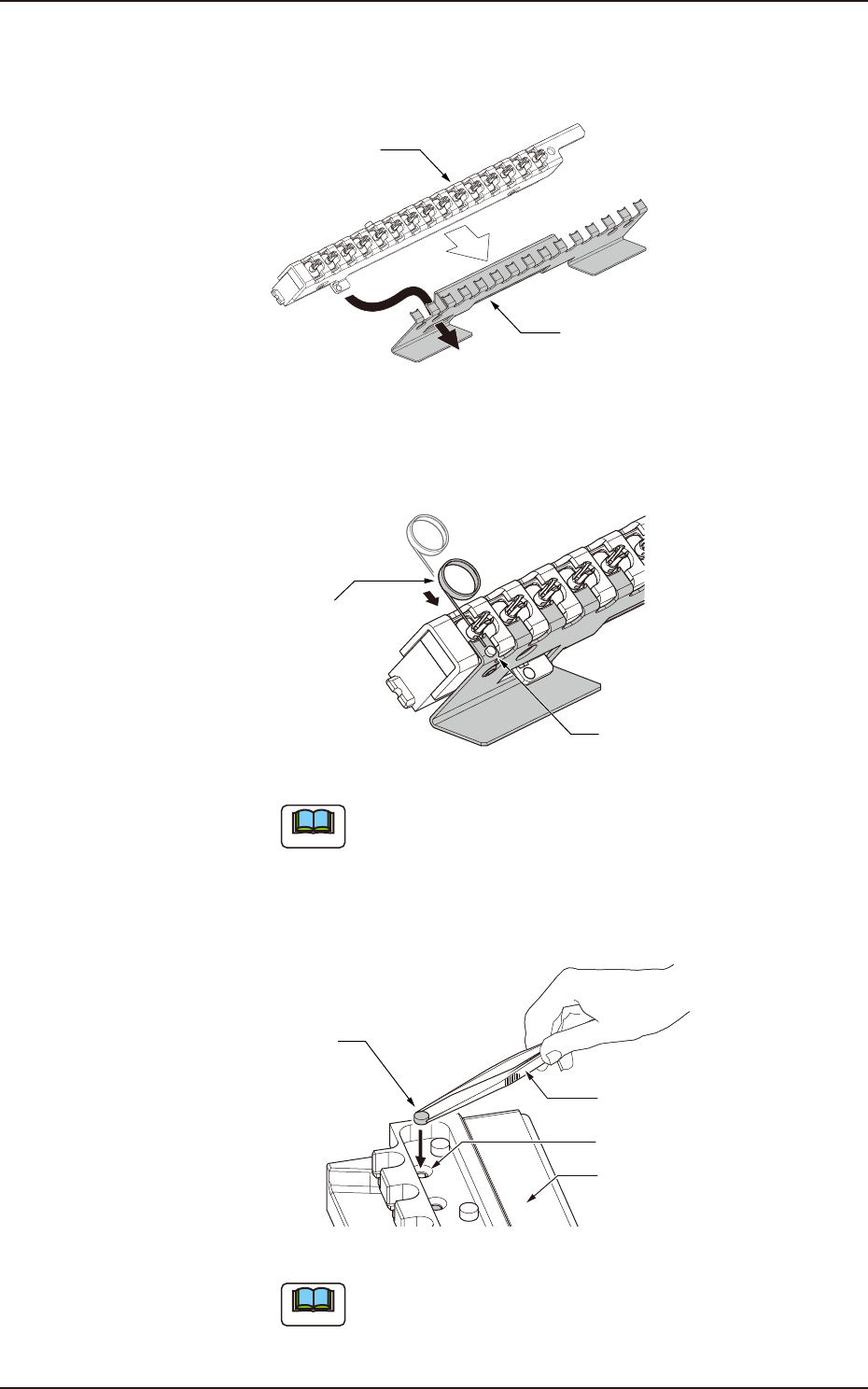

(3) 将挡板为打开状态的高速吸嘴贮备器安装在过滤器拆卸辅助治
具上。
高速吸嘴贮备器
过滤器拆卸辅助治具
F4177-CUKYX-00
(4) 将过滤器拆卸针插入吸嘴的过滤器拆卸孔中，顶出吸嘴内部的
空气过滤器。
空气过滤器
过滤器拆卸针
F4178-CUKYX-00
要 点
拆下的空气
过滤
器，
请
勿再使用。
(5) 拆下过滤器一次性更换治具的丙烯压块，将新的空气过滤器插
入过滤器一次性更换治具内的过滤器定位孔中。
镊子
过滤器定位孔
过滤器一次性更换治具
空气过滤器
F4179-CUKYX-00
要 点
用
镊
子 (KYB-M380Y-000) 将空气
过滤
器插入定位孔中直到
插入到位。
