2-63 2 2. 识别标记的修正 对设定的识别标记信息进行修正。 显示识别标记的图像。画面的右上部显示当前输入的识别标记的坐标。 按 [ 亮 ]、[ 暗 ] 按钮，可以调节图像的亮度。 自动创建检查程序画面 正识别标记的修正 4 1 2 3 5 26289-KMN-00 1. 点击识别标记点中心位置。 2. 识别标记的坐标被修正，修正后的识别标记位置数据显示在画面中。 3. 修正结束之后，按 [ ＞＞ ] 按钮。 ■…
2-62
2

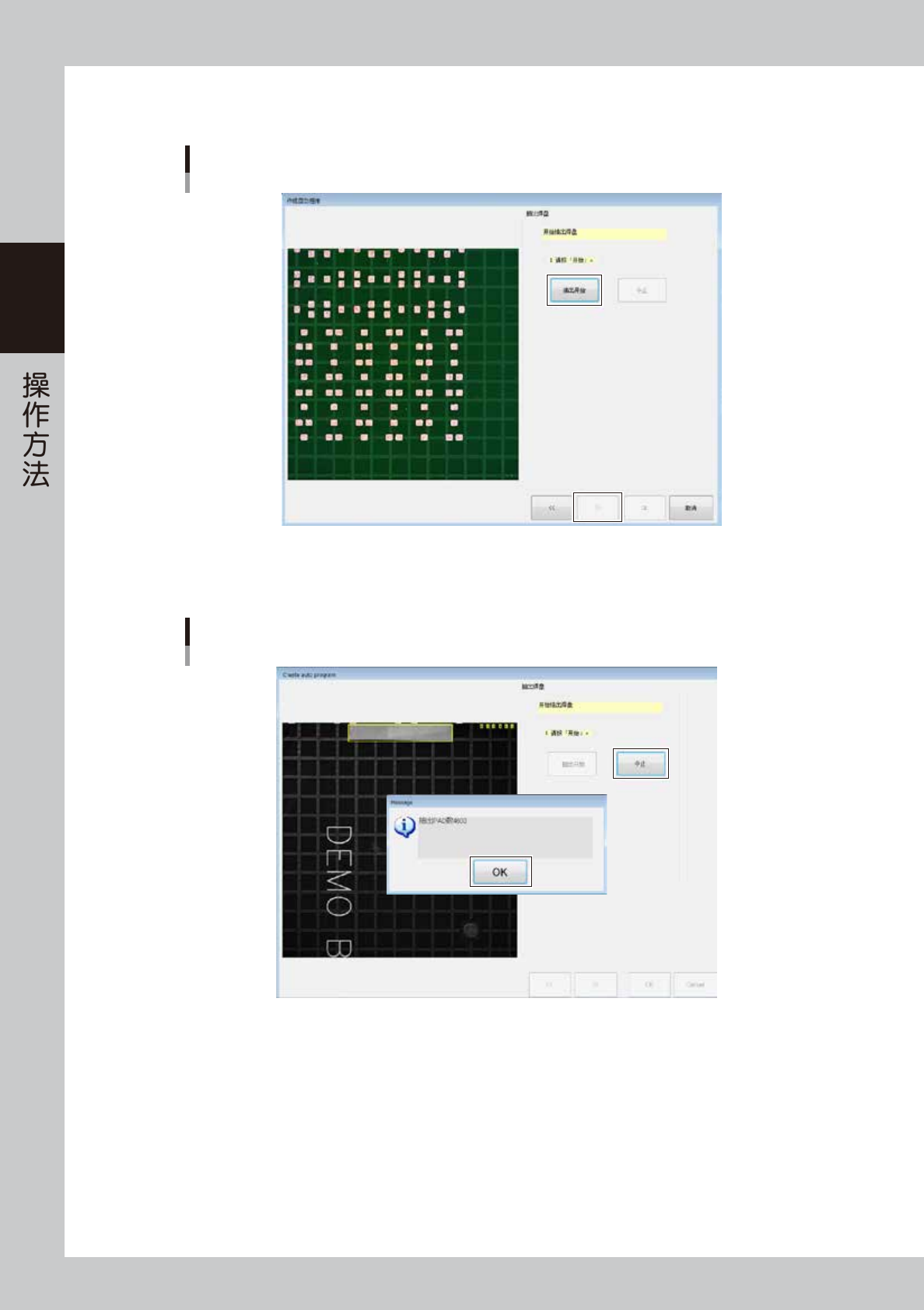

按 [ 抽出开始 ] 按钮，开始抽出焊盘。
焊盘抽出结束之后，按 [ ＞＞ ] 按钮。
自动创建检查程序画面
26287-KMN-00
想中止抽出焊盘时，按 [ 中止 ] 按钮。
显示焊盘抽出数的画面之后，按 [OK] 按钮。
自动创建检查程序画面
26288-KMN-00
2-63
2
2. 识别标记的修正
对设定的识别标记信息进行修正。
显示识别标记的图像。画面的右上部显示当前输入的识别标记的坐标。
按 [ 亮 ]、[ 暗 ] 按钮，可以调节图像的亮度。
自动创建检查程序画面
正识别标记的修正
4
1
2
3
5
26289-KMN-00
1.点击识别标记点中心位置。
2.识别标记的坐标被修正，修正后的识别标记位置数据显示在画面中。
3.修正结束之后，按 [ ＞＞ ] 按钮。
■ 按钮说明
No. 名称 显示内容、功能
4
[ 显示电路板 ] 或
[ 显示图像 ] 按钮
在电路板图像与视野图像之间切换。
5
切换至编辑模式。
切换至放大显示模式。
切换至缩小显示模式。
2-64
2
6.按 [ 显示图像 ] 按钮，可以调整视野的位置。
点击电路板图像，会在下侧显示视野图像。调整视野的位置，使识别标记进入视野范围内。
自动创建检查程序画面
调整视野的位置
7
6
26290-KMN-00
7.按 [ 详细设置 ] 按钮，可以对抽出识别标记进行详细设置。
若指定标记的中心无法正确检出中心时，可以修改详细设置，使中心可以被正确检出。
按 [ 放入一次 ] 按钮，可以确认修改了光量后的图像。
自动创建检查程序画面
识别标记的抽出设定
[放入一次] 按钮
26291-KMN-00
