2-53
2
3.6.14 操作人员功能限制
在“功能 / 设置”→“显示关连”画面中按 [ 操作人员功能限制 ] 按钮，显示如下所示“操作人员功能限制”画面。

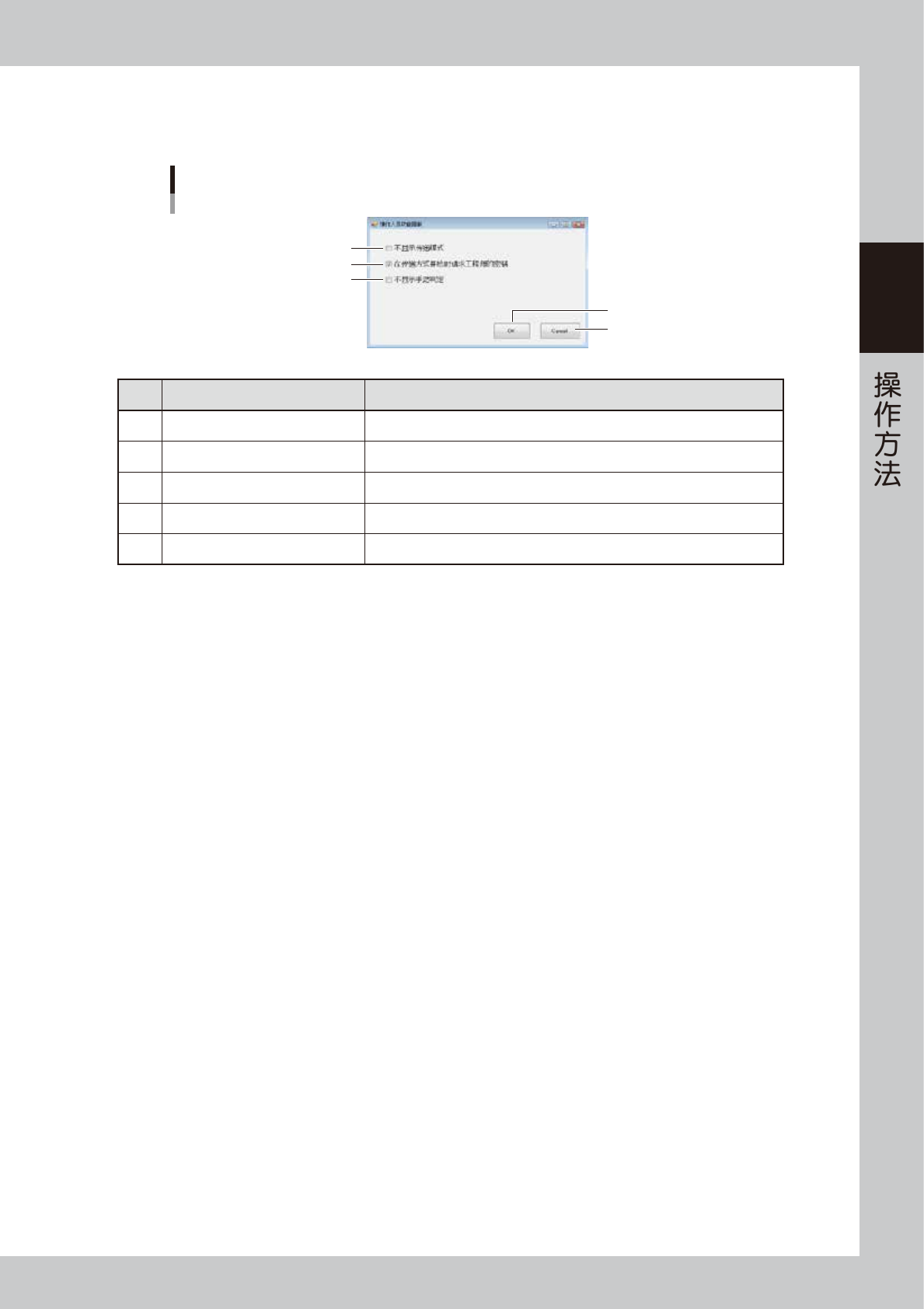

“操作人员功能限制”画面
4
5
2
1
3
26273-KMN-00
No. 项目 内容
1 [OK] 按钮 保存设置。
2 [Cancel] 按钮 取消设置。
3 不显示传递模式 若勾选了此选择框，在以操作人员登录时，将不会显示传递方式 ( 传板模式 )。
4 在传递方式开始时请求工程师的密码 若勾选，在“传递方式 ( 传板模式 )”开始时会显示要求输入工程师的密码。
5 不显示手动判定 若勾选，在以操作人员登录时将不会显示与手动判定相关的内容。
2-54
2
3.7 工程师模式
下面，介绍“工程师模式”画面的显示与各项功能。在“工程师模式”画面中，可以创建与编辑各项数据，例如
创建检查程序与修改规格等。

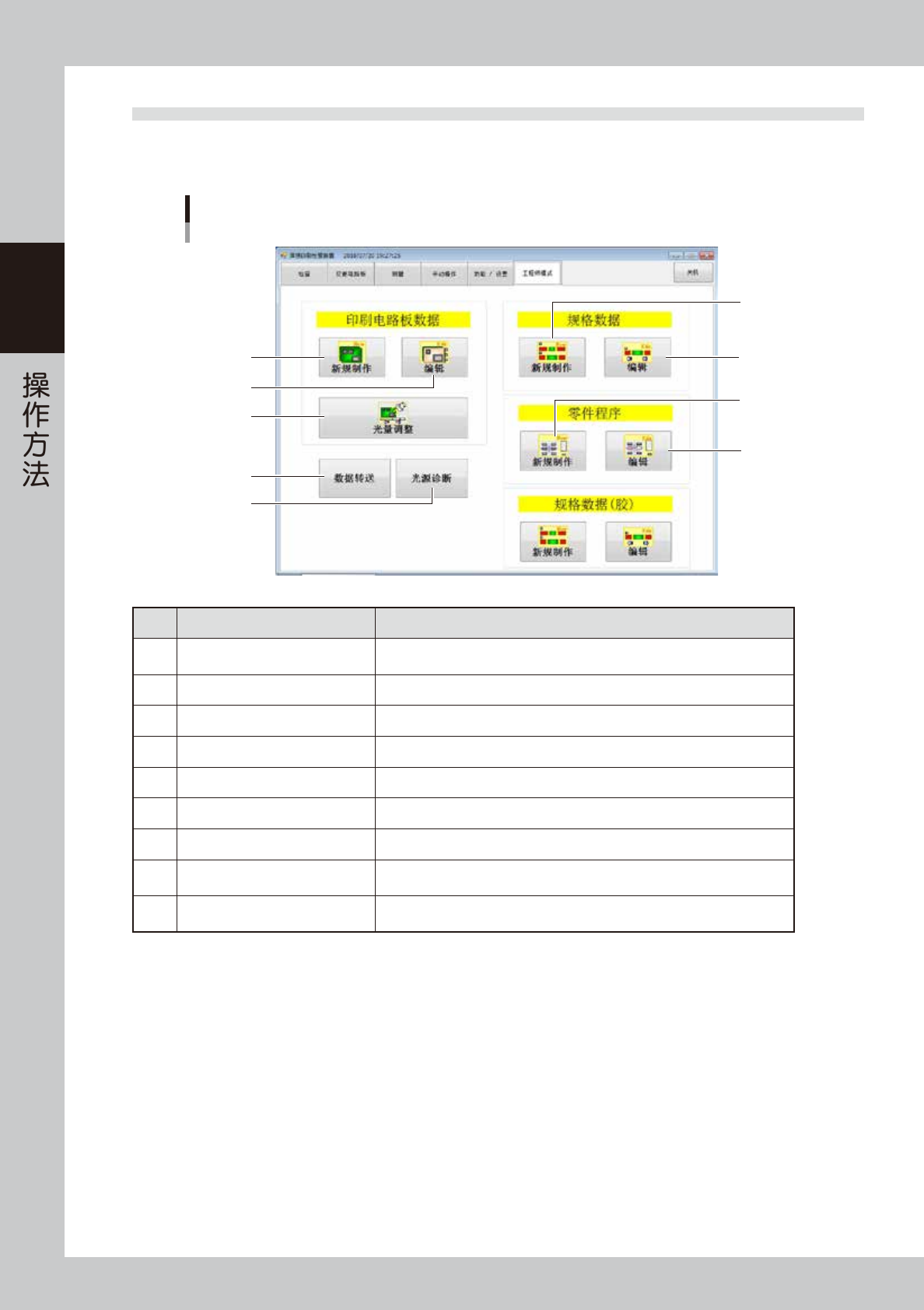

“工程师模式”画面
1
2
3
8
9
4
5
6
7
26274-KMN-00
编号 内容 参照对象
1 新规制作印刷电路板数据
使用已印刷的电路板创建电路板数据的方法，请参照本章后述 4.1 节；
其他的请参照《YSi-SP 程序设计手册 Data Staition》的第 3 章第 2 节。
2 编辑印刷电路板数据 详细内容，请参照本章后述第 4.2 节。
3 光量调整 详细内容，请参照本章后述第 4.2.3 节
4 新规制作规格数据 请参照《YSi-SP 程序设计手册 Data Staition》第 4 节
5 编辑规格数据 请参照《YSi-SP 程序设计手册 Data Staition》第 4 节
6 新规制作零件库 请参照《YSi-SP 程序设计手册 Data Staition》第 5 节
7 编辑零件库 请参照《YSi-SP 程序设计手册 Data Staition》第 5 节
8 数据转送
可以向 Data station ( 数据创建系统 ) 传送各种类型的数据。
详细内容，请参照本章后述第 3.7.1 节。
9 光源诊断 ( 选项 )
可确认 LED 的亮度值是否正常。
详细内容，请参照本章后述第 3.7.2 节。
2-55
2
3.7.1 数据转送
按“工程师模式”画面中的 [ 数据转送 ] 按钮，打开如下所示画面。可以与 Data Staition ( 数据创建系统 ) 进行通信，
传送检查程序等各种数据。
1.选择需要传送的数据的类型。
2.从列表中勾选需要传送的文件。
3.按 [ → ] 或 [ ← ] 按钮，进行传送。
4.按 [ 删除 ] 按钮时，删除勾选的数据。

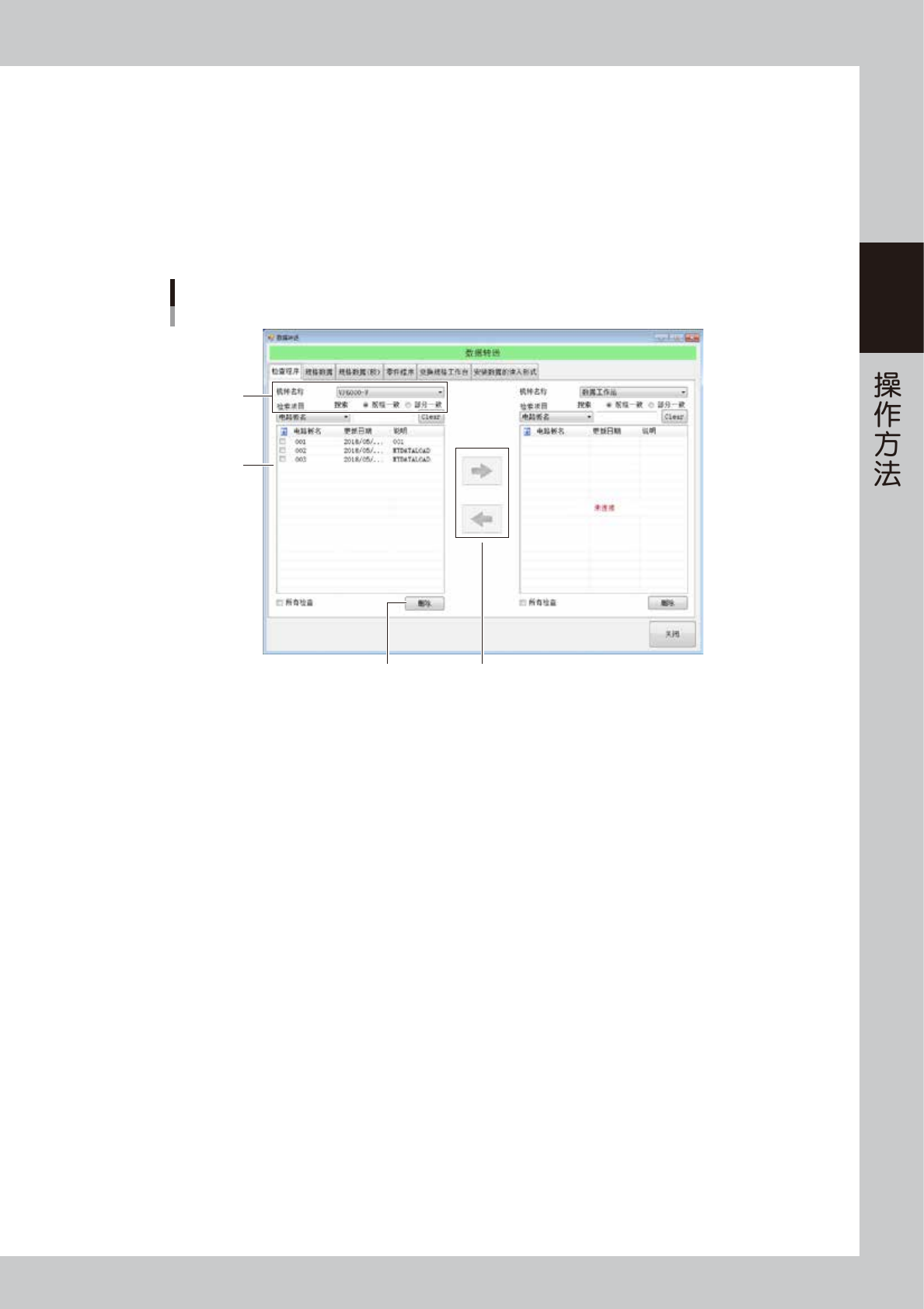

“数据转送”画面
1
2
4 3
26275-KMN-00
