1-18 1 6.3.2 传送带的更换 传送电路板用的传送带若安装正确，可以确保适当的张力。 1 将检查头移动到原点位置。 为便于作业，请预先在 XY 画面中将检查头移动到原点位置。 2 调节传送宽度。 为便于作业，请将传送宽度设定为 150mm 左右。 3 切断电源。 4 拆卸传送带。 5 安装新的传送带。 将新的传送带安装在带轮上。 参照下图，边注意传送带的走带路径边拉伸传送带挂在两端的带轮上。 更换传送带 ■ 加长传送部 (选配…
1-17
1

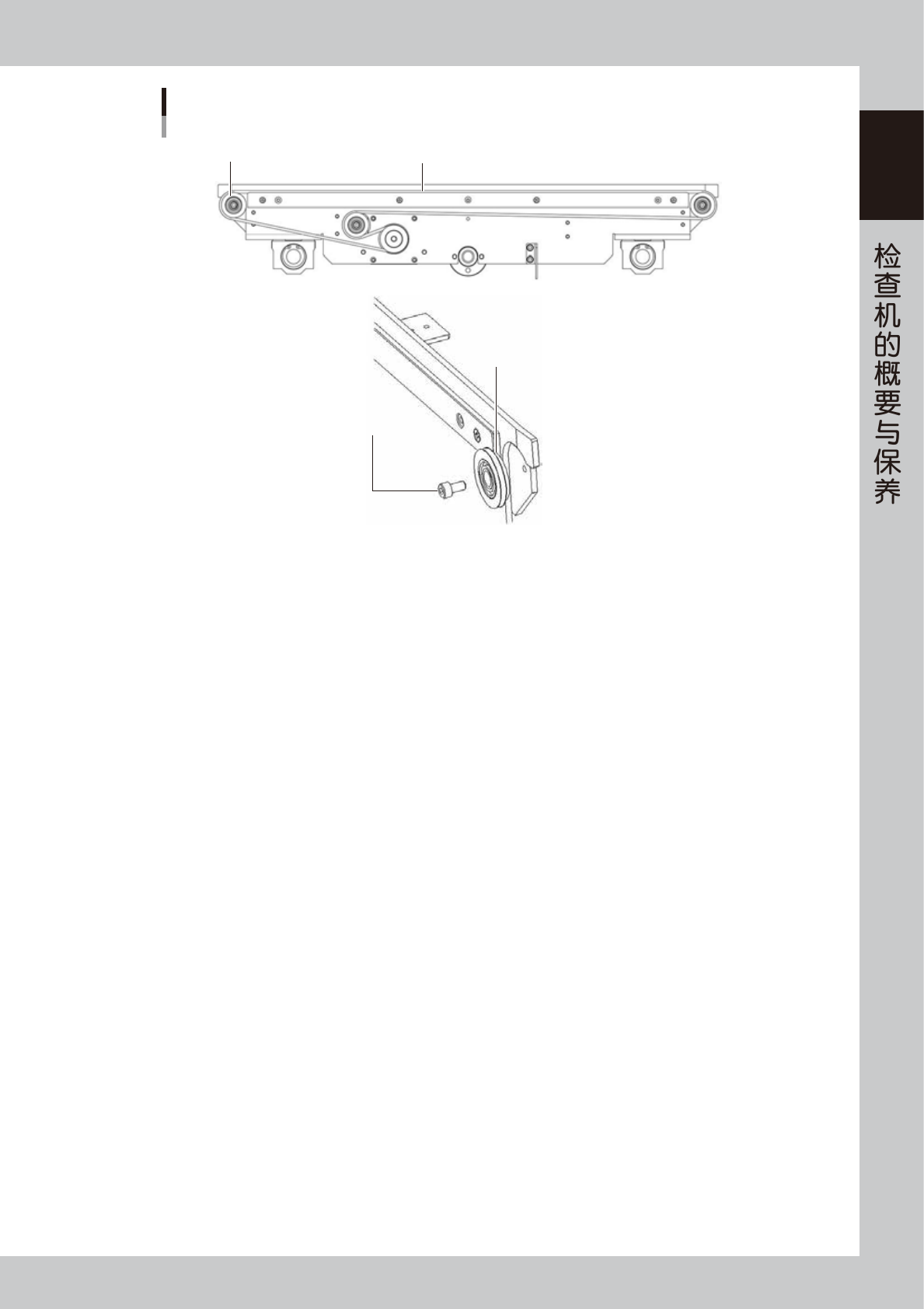

更换带轮
加长传送部 (选配)
带轮
传送带
内六角螺栓
M4×8
带轮
25113-KMN-00
1-18
1
6.3.2 传送带的更换
传送电路板用的传送带若安装正确，可以确保适当的张力。
1
将检查头移动到原点位置。
为便于作业，请预先在 XY 画面中将检查头移动到原点位置。
2
调节传送宽度。
为便于作业，请将传送宽度设定为 150mm 左右。
3
切断电源。
4
拆卸传送带。
5
安装新的传送带。
将新的传送带安装在带轮上。
参照下图，边注意传送带的走带路径边拉伸传送带挂在两端的带轮上。

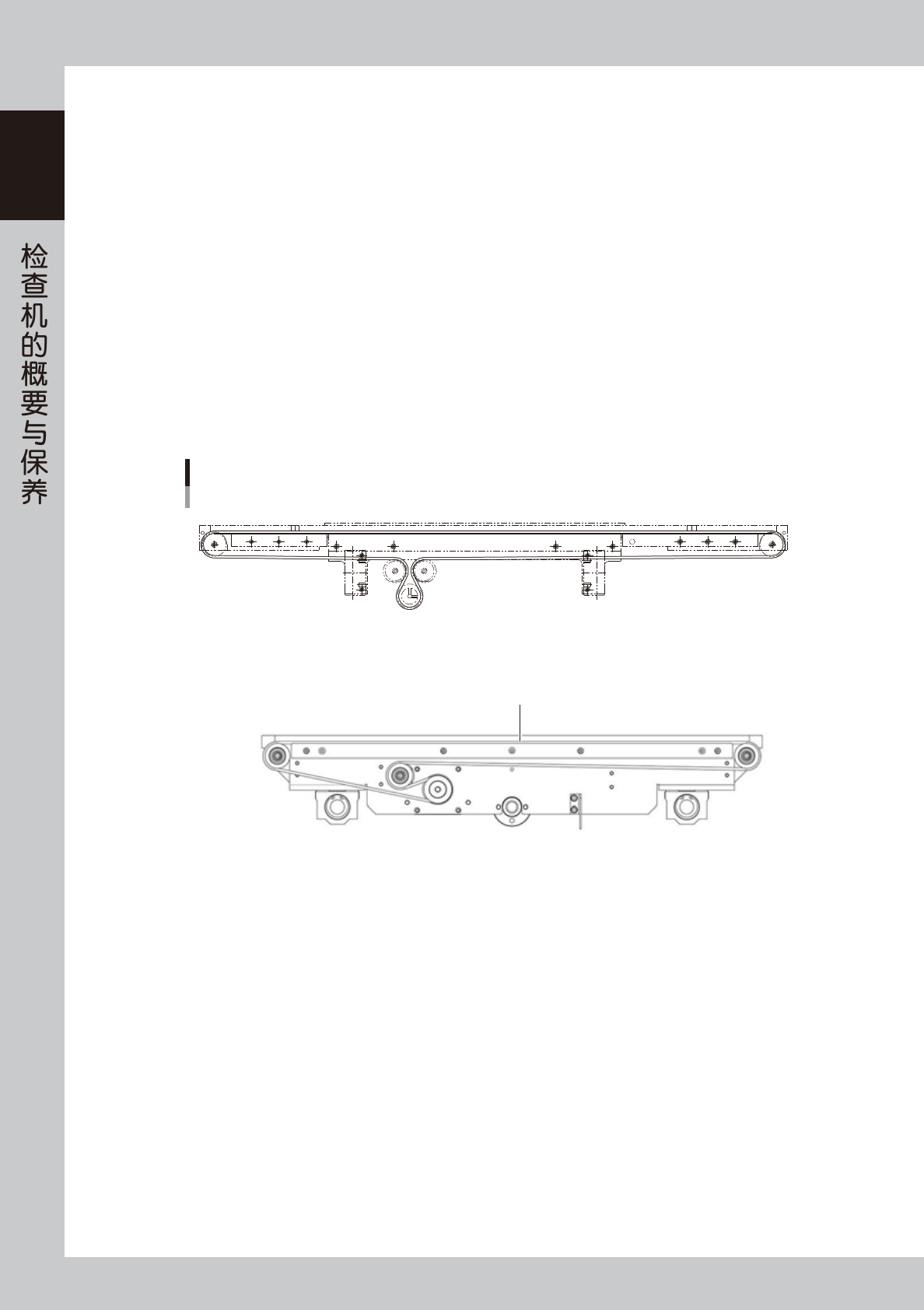

更换传送带
■ 加长传送部 (选配)
传送带
25107-KMN-10
1-19
1
6.4 故障排除
動動 No. 错误内容 原因 解决方法
传送单元
1
电路板打滑、被挂住
传送带被磨耗 更换传送带
2 粘附有油等异物 清洁传送带
3 传送宽度设定错误 重新设定传送宽度
4 带轮旋转迟钝 更换带轮
5 异响 带轮夹入了异物 清洁带轮
6 无法夹固、无法松开
弹簧的动作不良
电动夹固器动作不良
更换弹簧
更换电动夹固器
重新调整
7
传送单元运行不良
前工序传感器不切换到 ON 清洁传感器
8 出口侧传感器不切换到 ON 清洁传感器
9 电路板位置不良 检查到达的传感器脏污 清洁传感器
10
决定传送宽度的动作不良
滚珠丝杆夹入了异物 清除异物
11 行程传感器不切换到 OFF 清洁传感器
XY 单元 12 偏位 联轴器松动 对准位置拧紧联轴器
Z 轴补正
13 Z 轴的动作不良 行程传感器不切换到 OFF 清洁传感器
14 偏位 传感器的挡块 (DOG) 松动 对准位置拧紧挡块
n
要点
关于需更换的配件，请参照“YSi-SP 保养配件表”。
