2-43
2

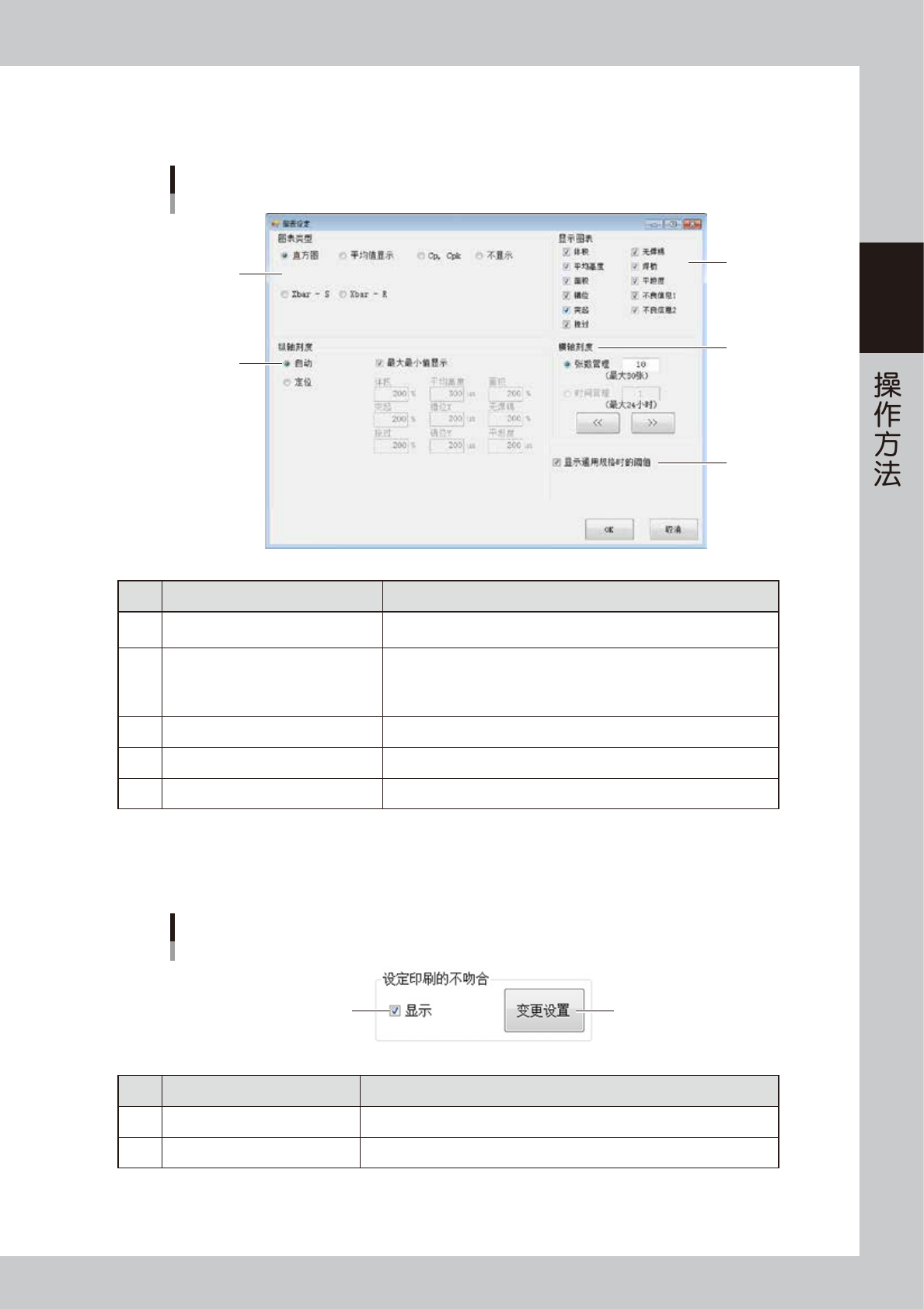

3.6.5 设定图表
对在“检查”选项卡页面显示的图表进行设定。
“图表设定”画面
3
1
2
4
5
26255-KMN-00
编号 名称 显示内容、功能
1 图表类型
可从“直方图”、“平均值显示”、“Cp,Cpk”、“不显示”中选择需要显示的
图表类型。
2 纵轴刻度
给各个项目设定图表纵轴的刻度。
选择自动时，将自动调整刻度。
选择定位时，以指定的刻度显示图表。
勾选“最大最小值显示”选择框时，将会标注最大值与最小值。
3 显示图表 显示勾选了的检查项目的图表。
4 横轴刻度 图表横轴的显示张数可以以张数为单位或时间为单位进行更改。
5 显示通用规格时的阈值 使用的规格为同一种规格时，显示该规格。
3.6.6 显示印刷偏位
显示印刷偏位在“功能 / 设置”-“检查设定关连”画面中设定。
印刷偏移的设定
2
1
26256-KMN-00
编号 名称 显示内容、功能
1 显示印刷的不吻合 显示或隐藏印刷不吻合的设定。
2 变更设置 更改印刷机的基板旋转轴的设定。
2-44
2

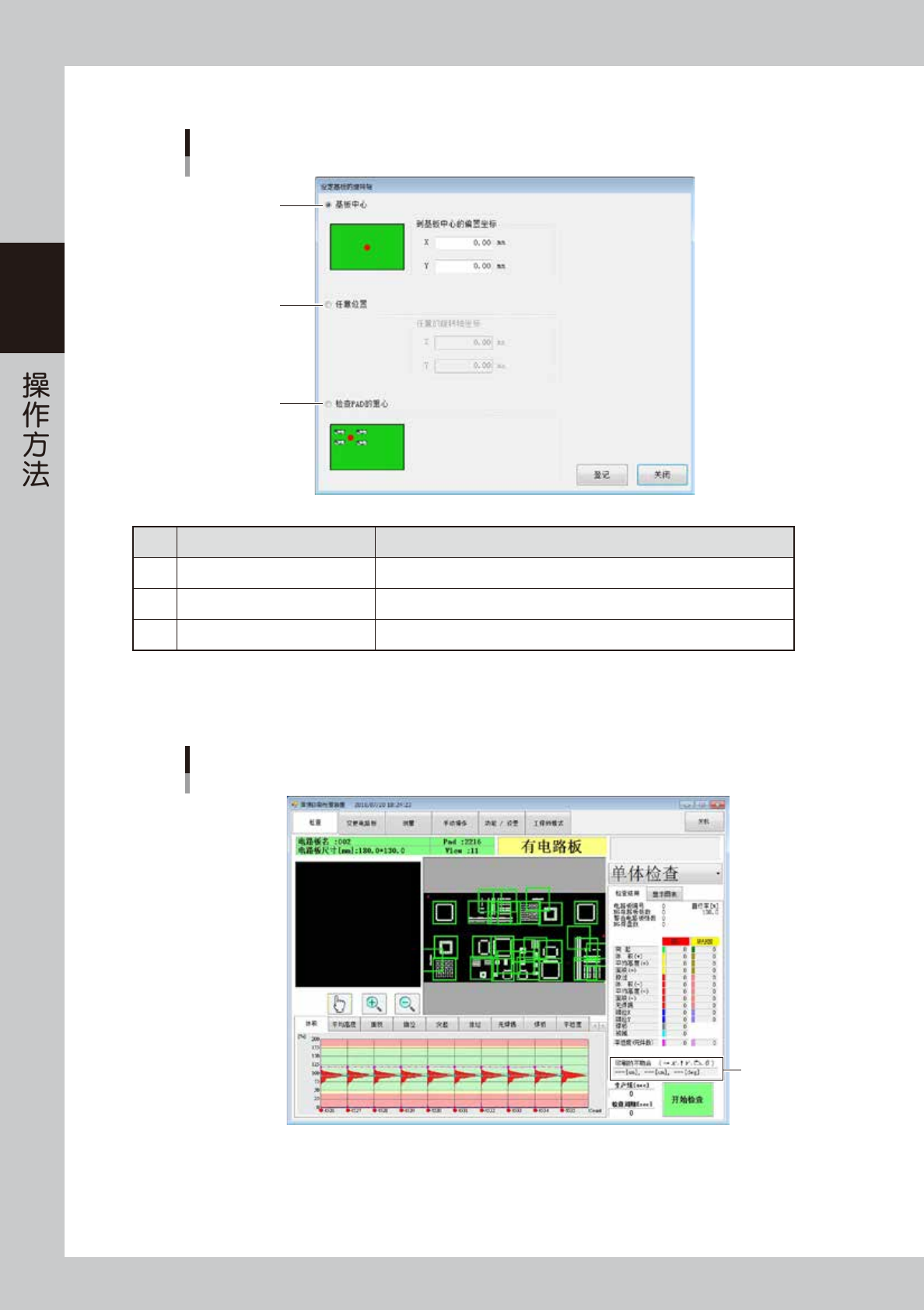

对印刷机的基板旋转轴进行设定。
“设定基板的旋转轴”画面
2
3
1
26257-KMN-00
编号 名称 显示内容、功能
1 基板中心 在基板中心设定旋转轴。还可以设定偏置坐标。
2 任意位置 将基板原点作为 (0,0) 坐标，在任意位置设定旋转轴。
3 检查 PAD 的重心 在所有需要检查的 PAD 的重心处设定旋转轴。
显示结果
检查后，在“检查”画面的右下显示结果。
“检查”画面
显示结果
26258-KMN-00
显示内容 ：偏位 X[μm]、偏位 Y[μm]、偏位 θ( 角度 )[deg]
＊逆时针旋转方向为正角度。
2-45
2
3.6.7 设定机械动作
在“功能／设置”画面中按 [ 设定机械动作 ] 按钮，可以打开如下画面，更改传送基板的速度。
“设定机械动作”画面
1
2
3
4
26259-KMN-00
编号 名称 显示内容、功能
1 搬入速度 设定将基板传入主体部传送带时传送带的速度。
2 搬出速度 设定将基板从主体部传送带中传出时传送带的速度。
3 有效 传板模式运行时，即使从后工序没有传来 RDY 信号也向前工序输出 RDY 信号。
4 无效 传板模式运行时，只有从后工序收到了 RDY 信号才向前工序输出 RDY 信号。
3.6.8 识别标记手动修正
检查电路板时若发生标记识别错误，可以手动手动标记位置。若发生标记识别错误，但不进行手动修正时，请确
认登录的信息与光量。
勾选“功能／设置”-“检查设定关连”画面中的“识别标记手动修正”选择框。
1.进行单机检查、自动检查时，若在检查过程中发生了标记识别错误，按 [Reset] 按钮。
“显示故障”画面
26260-KMN-00
