2-83
2
4.3 编辑规格数据
编辑规格数据。

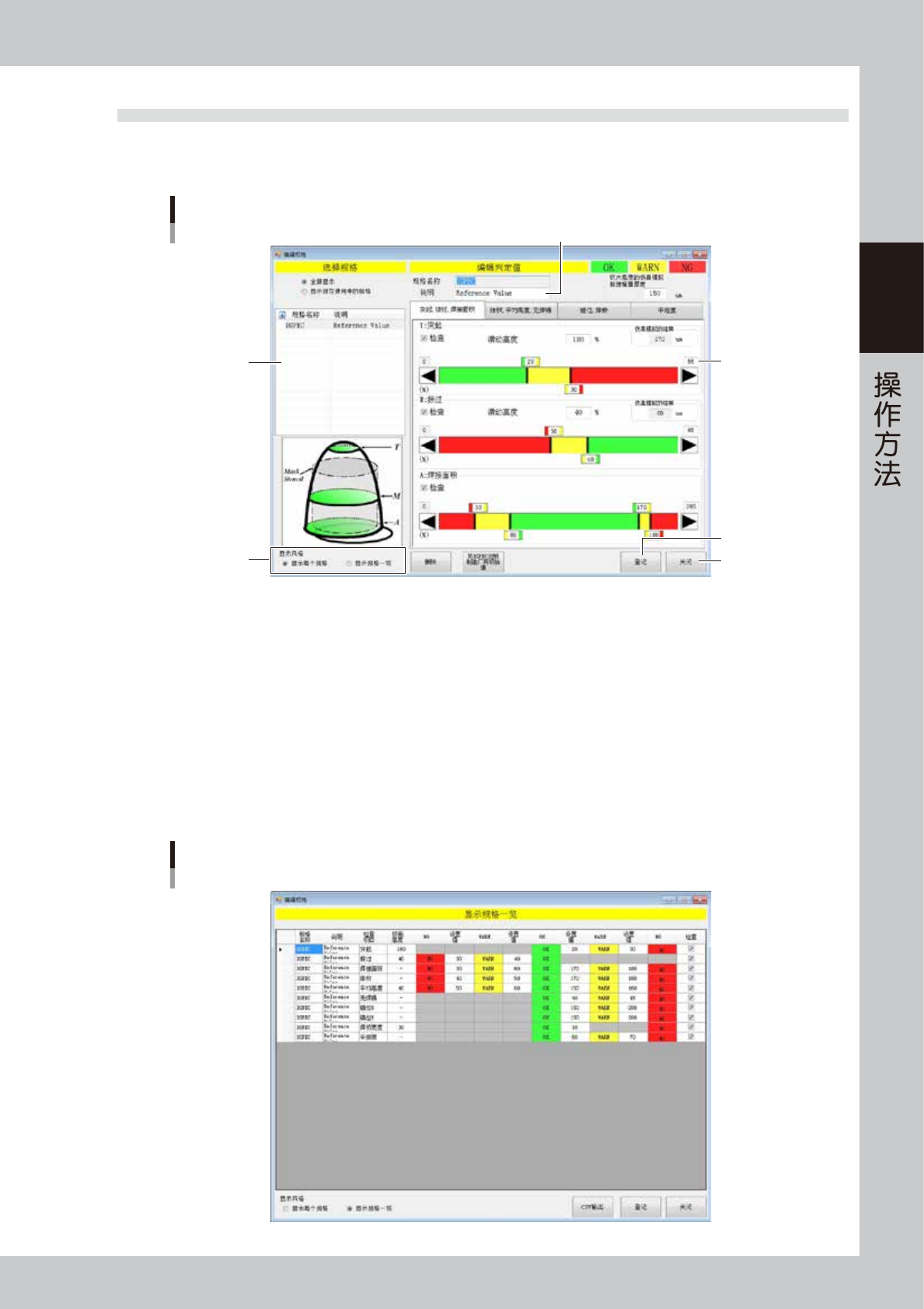

按“工程师模式”画面中“规格数据”的 [ 编辑 ] 按钮，显示如下画面。
“编辑规格”画面
1
2
3
4
5
6
262B7-KMN-00
1.选择需要编辑的规格数据。
2.需要添加补充说明时，输入。
3.对各个检查项目修改检查基准值。此外，选择上部的选项卡，可以切换检查项目的显示。
对勾选了“检查”选择框的检查项目进行检查。删除无需使用的检查项目，可以提高检查效率。
4.结束规格数据的编辑之后，按 [ 登记 ( 登录 )] 按钮。
5.编辑结束之后，按 [ 关闭 ] 按钮。
拖动滑动条的颜色边界线滑动，或按箭头按钮进行调整。
滑动条的颜色设定为“OK( 绿色 )、WARN( 黄色 )、NG( 红 )”。“滑动高度”是相对于网板厚度的高度 (％ )，可以直接输入。
输入时，请参照《YSi-SP程序设计手册DataStation》“第四章附录”中的“2.检查项目的说明”。
6.选择“显示规格一览”，可以显示规格的列表。
“编辑规格”画面
显示规格一览
262B8-KMN-00
2-84
2
4.4 领域基准自动设置

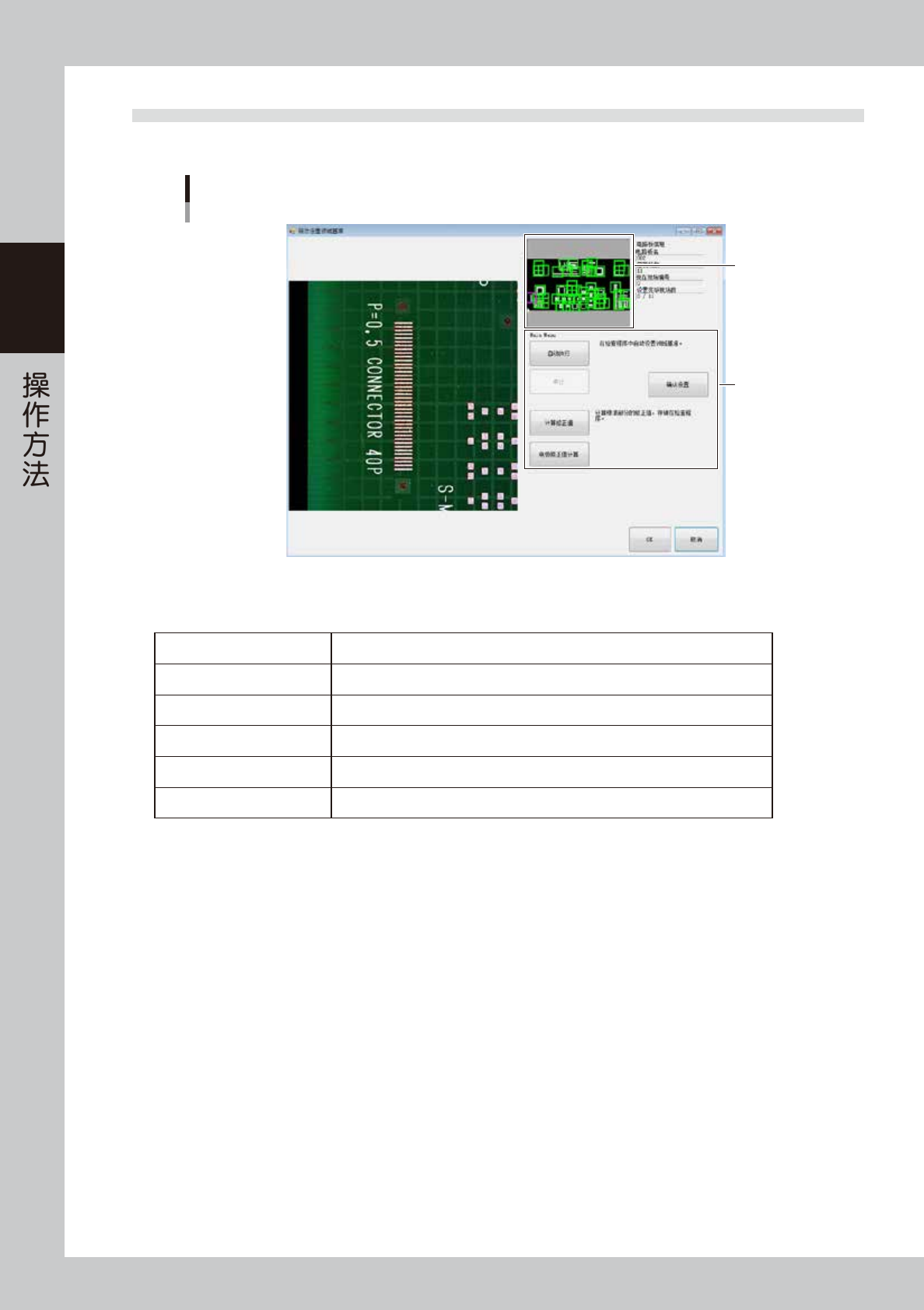

在“工程师模式”画面按“印刷电路板数据”中的 [ 编辑 ] － [ 自动设置领域基准 ] 按钮，显示如下画面。
“自动设置领域基准”画面
1
2
262B9-KMN-00
1.按视野边框，即可跳到该视野。
2.“自动设置领域基准”画面中有下列菜单。
[ 自动执行 ] 按钮 以当前设定的抽出设置在所有视野内分配邻域基准。
[ 计算修正值 ] 按钮 手动计算阻焊层的修正值，保存到检查程序中。
[ 中止 ] 按钮 中止自动执行。
[ 确认设置 ] 按钮 确认电极、去丝印、图样、阻焊层抽出等的各项设置。
[ 电极修正值计算 ] 按钮 为了测量以电极面为基准的焊锡高度，而对裸板进行示教。
[OK] 按钮 退出自动设置邻域基准，返回到“工程师模式”画面。
2-85
2
1. 确认设置

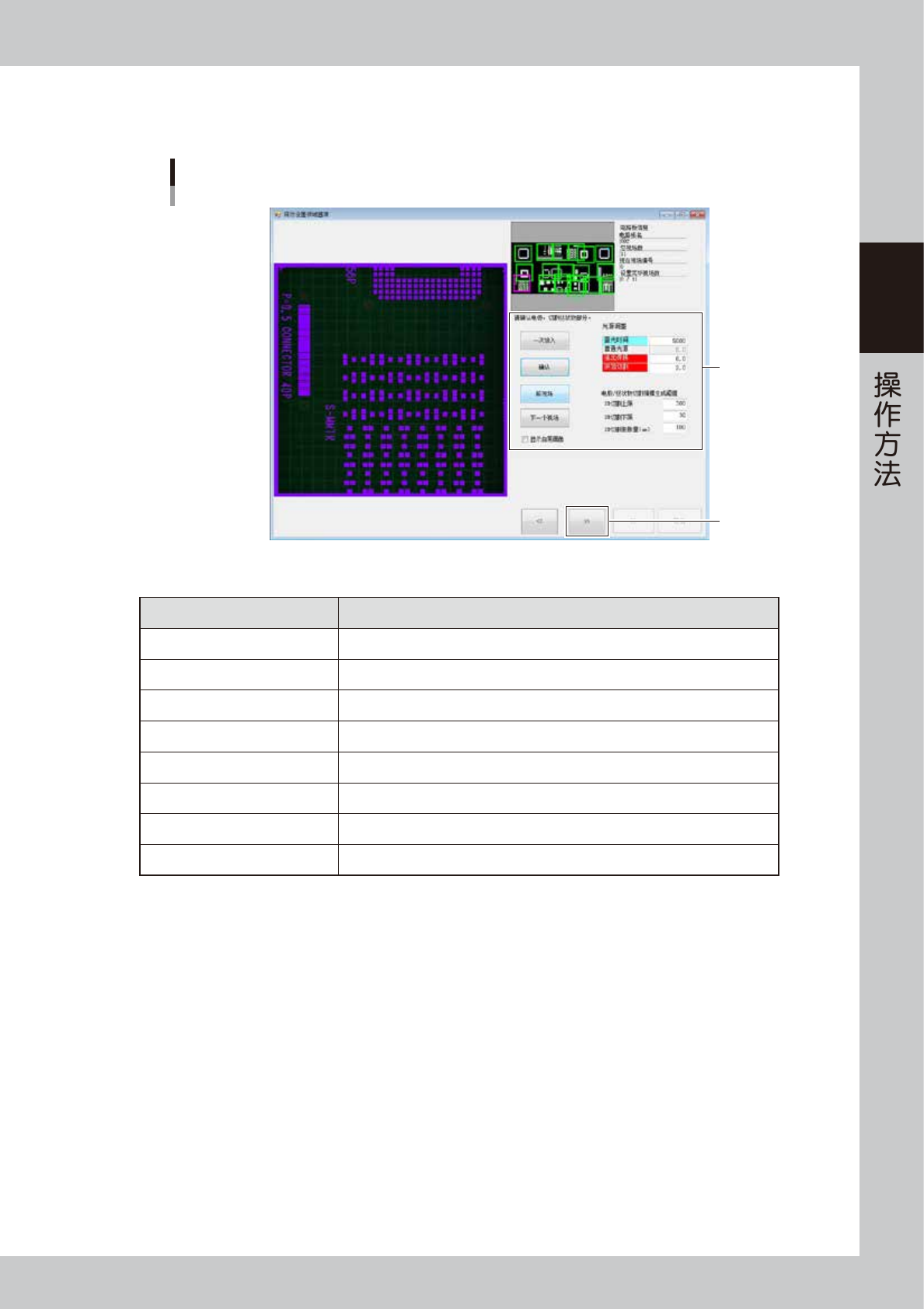

1.按 [ 确认设置 ] 按钮，显示如下画面。
“自动设置领域基准”画面
确认设置
2
3
262C0-KMN-00
2.去除丝印、电极与焊锡。
项目 内容
光源调整 设定电极、去丝印用的二维图像光源。
2D 切割上限 调节抽出电极、去丝印部时的上限阈值。
2D 切割下限 调节抽出去电极、去丝印部时的下限阈值。
切割膨胀量 使去除部分膨胀。
一次放入 再次拍摄二维图像。
确认 从拍摄的二维图像抽出电极部与丝印部，并以紫色显示。
前视场 ( 视野 )、下一个视场 ( 视野 ) 移动到需要确认电极、去丝印部的视野。
显示白
黒
画像 显示黑白图像。
