1.6 发生条形码读取错误时
下列情况下，可能会发生读取错误。
·条形码沾有灰尘
·条形码残缺
·坐标错误
·光量不合适
·检查的条形码是非指定的条形码
发生错误时的处理方法
1.蜂鸣器鸣响，显示如下错误提示并停止检查。

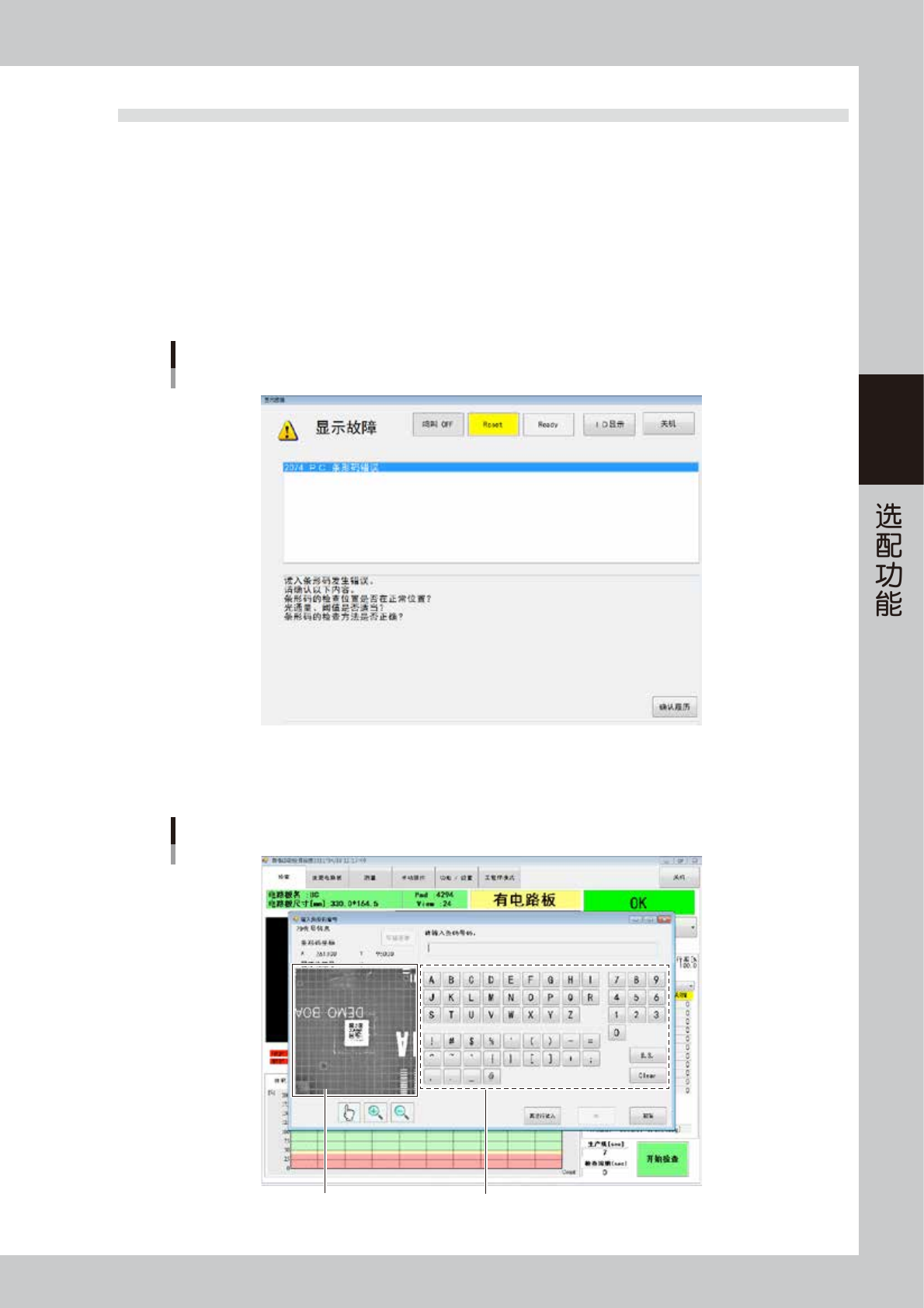

“显示故障”画面
条形码读取错误
26308-KMN-00
2.按 [Reset] 按钮，显示如下手动输入画面。
3.采用光量调整无法改善读取错误时，可以进行详细设置。进行详细设置可能会改善读取错误。
按 [Reset] 按钮后显示的画面
登录条形码用的键盘
条形码图像
26309-KMN-00
3-8
3
手动输入时

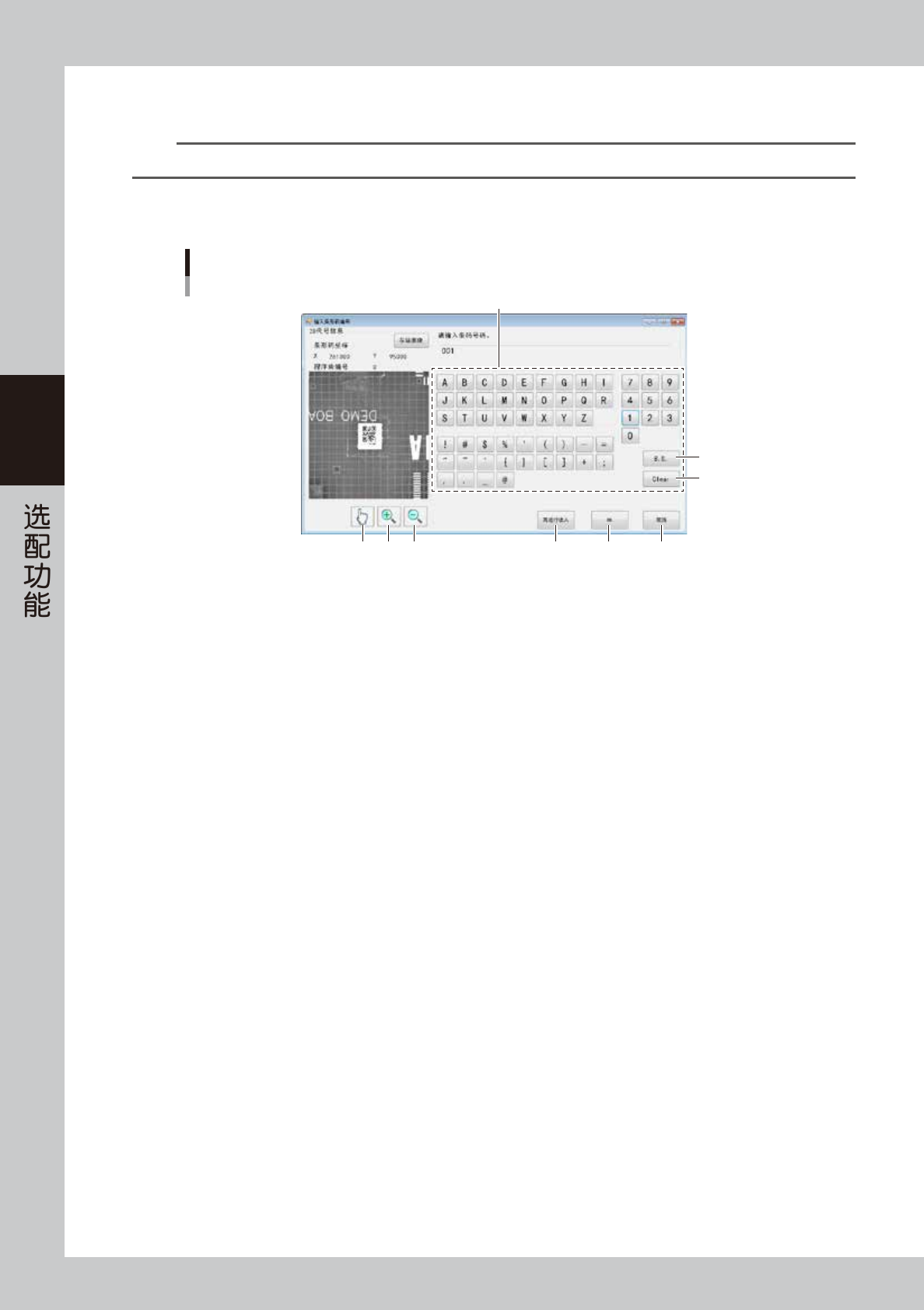

1.按字母或数字手动输入条形码。
参考
也可以使用检查机正面的键盘进行输入。
画面右侧显示条形码的放大图像，条形码上印有文字时，可以对照图像手动输入条形码。
若未印有文字，则可以通过前后电路板判断出条形码之后再输入。
输入条形码的画面
手动输入
3
2
645987
1
26310-KMN-00
2.按 [B.S.] 按钮，可以删除输入的条形码右侧的 1 个字符。
3.按 [Clear] 按钮，可以将输入的条形码全部删除。
4.输入条形码，按 [OK] 按钮，输入的数据将被保存。
5.按 [ 再进行读入 ] 按钮，则无需手动输入，将再次进行检查。通过光量调整可以进行读入。
6.按 [ 取消 ] 按钮，可以取消处理。
7.取消放大、缩小模式。
8.切换至放大显示模式。
9.切换至缩小显示模式。
用检查机再次检查时
按手动输入画面 ( 上图 ) 的 [ 再进行读入 ] 按钮，将返回通常的检查画面。
3-9
3
2.加长传送部
选配有加长传送部时，可以对在自动检查中检出的不良基板进行目视检查。
2.1 加长传送部的概要
加长传送部有入口侧、出口侧两种类型。
•
入口侧加长传送部
检查机内有基板时，基板在入口侧加长传送部内待机。
•
出口侧加长传送部
在自动检查中被判定为不良的基板在出口侧加长传送部内暂停。
可以用手取出基板进行目视检查。
此外，即使出口侧加长传送部内有基板，也可以对下一张基板进行自动检查。
各部的名称

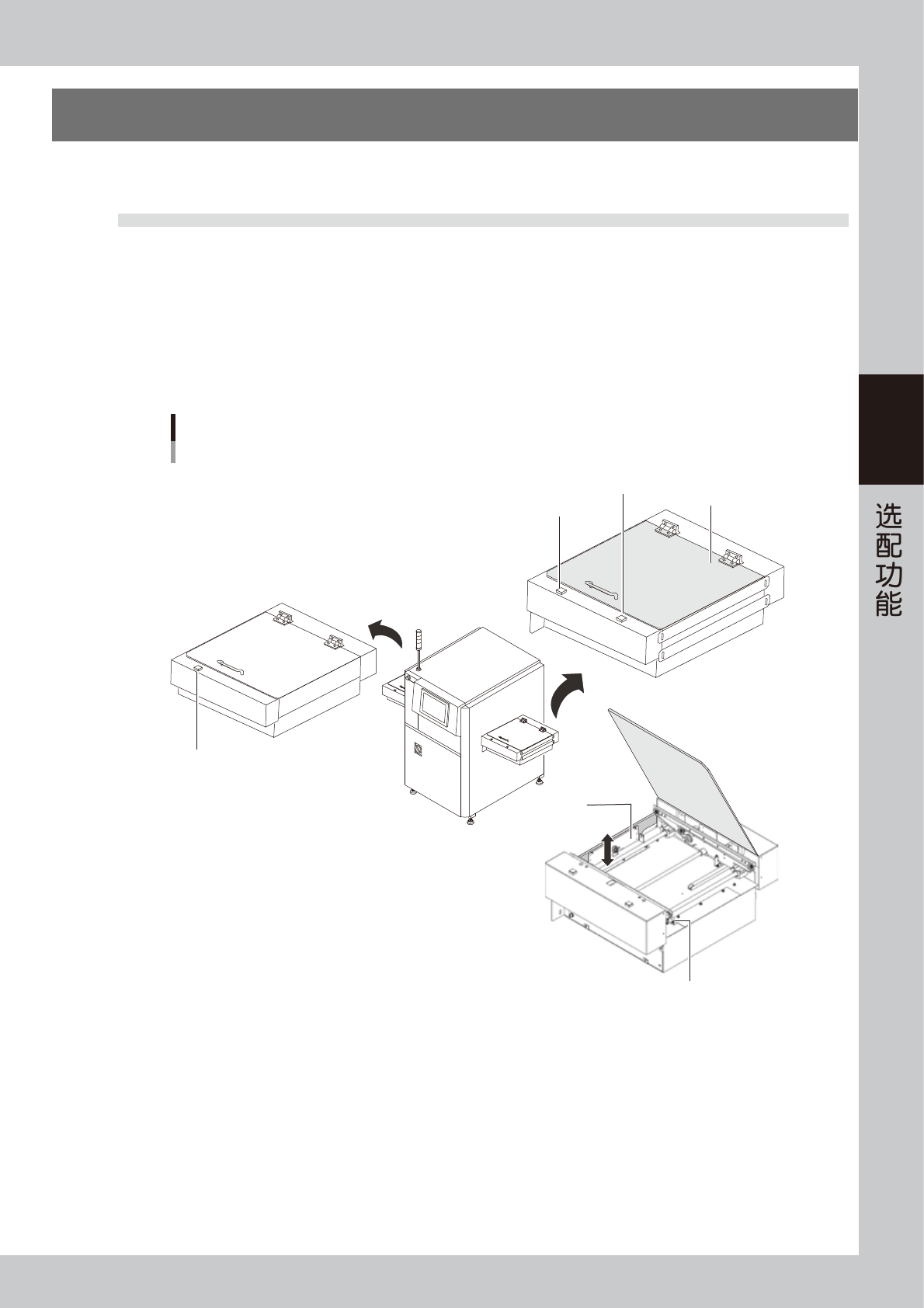

YSi-SP 加长传送规格 (以左→右传送基板为例)
闸门开关
[Restart] 开关
闸门
■ 入口侧加长传送部
闸门开关
■ 出口侧加长传送部
安全盖
加长传送部出口传感器
25302-KMN-00
•
闸门开关、闸门
按闸门开关，加长传送部与检查机之间的闸门将上升。
闸门上升期间，闸门开关为亮灯状态。
•
安全盖
安全盖为锁定式，自动运行过程中为锁定状态，无法打开。检查机的电源为关闭状态，或闸门为上升状态 ( 闸门开关为亮灯
状态 ) 时，安全盖被解锁，可以打开。
•
[Restart] 开关
[Restart] 开关在出口侧传送部。目视检查基板之后，将基板放回加长传送部，若按此开关，基板将被传向下游机，加长传送
部将返回可以接受下一张基板的状态。
