2-57 2 3. 点击“履历”选项卡，可以查看光源诊断的履历与校准的履历。 “光源诊断”画面 履历 26278-KMN-00
2-56
2

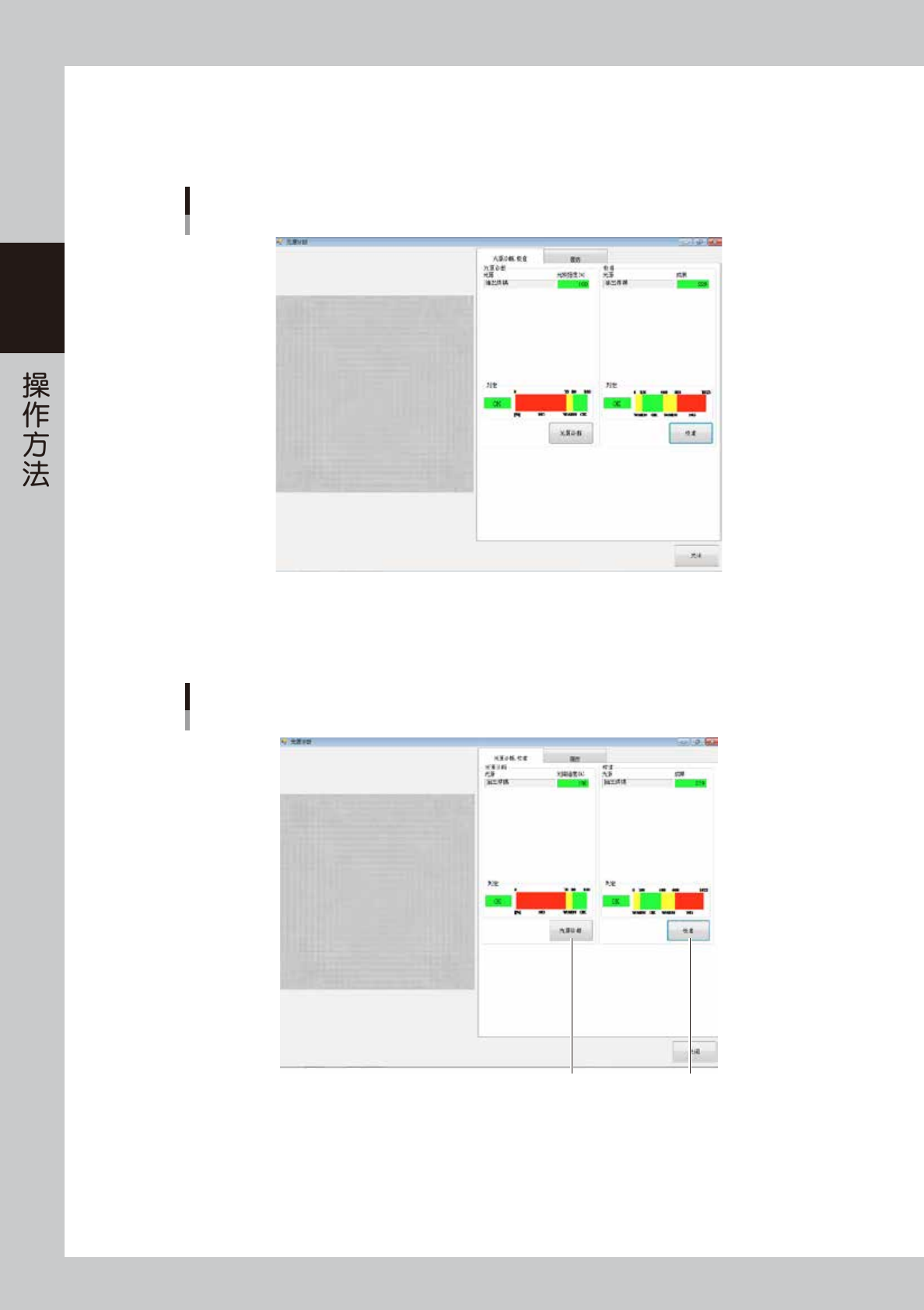

3.7.2 光源诊断（选项）
放入确认光源用的夹具，并按“工程师模式”画面中的 [ 光源诊断 ] 按钮，显示如下画面。通过光源诊断，可确认
LED 的老化状况。
“光源诊断”画面
26276-KMN-00
1.按 [ 光源诊断 ] 按钮，判定栏中将显示诊断结果。结果为 OK 时，说明设备没有异常，可继续使用。
2.诊断结果为 NG 时，可以通过校准对检查机进行修正。
若进行校准之后仍然为 NG，则说明需要更换 LED。请与制造商联系。
“光源诊断”画面
光源诊断校准
21
26277-KMN-00
2-57
2
3.点击“履历”选项卡，可以查看光源诊断的履历与校准的履历。
“光源诊断”画面
履历
26278-KMN-00
2-58
2
4.检查程序
4.1 新建电路板的检查程序（已印刷的电路板）
下面，介绍使用已印刷的电路板拍摄图像，创建检查程序的。
1. 抽出焊盘
按“工程师模式”画面的“印刷电路板数据”的 [ 新规制作 ] 按钮，显示如下画面。
制作检查程序向导
26279-KMN-00
按 [ 从已印刷的基板开始制作 ] 按钮。
输入电路板名、说明、编写者之后，按 [ 下一个 ( 步 )] 按钮。
制作检查程序向导
输入电路板名等
26280-KMN-00
