5.PLC、UPS 故障时的临时解决方法
下面，介绍 PLC、UPS 发生故障时的临时解决方法。
5.1 PLC 的 PASS 模式
作为标准配置，本机装有备用的 HDD( 硬盘驱动器 ) 与 UPS( 不间断电源装置 )，即使发生瞬间停电或 HDD 故障也
可以快速恢复。但，万一电脑发生了故障，使用传板控制用 PLC( 可编程逻辑控制器 ) 的单独控制可以继续传送电
路板 (PASS 模式 )。

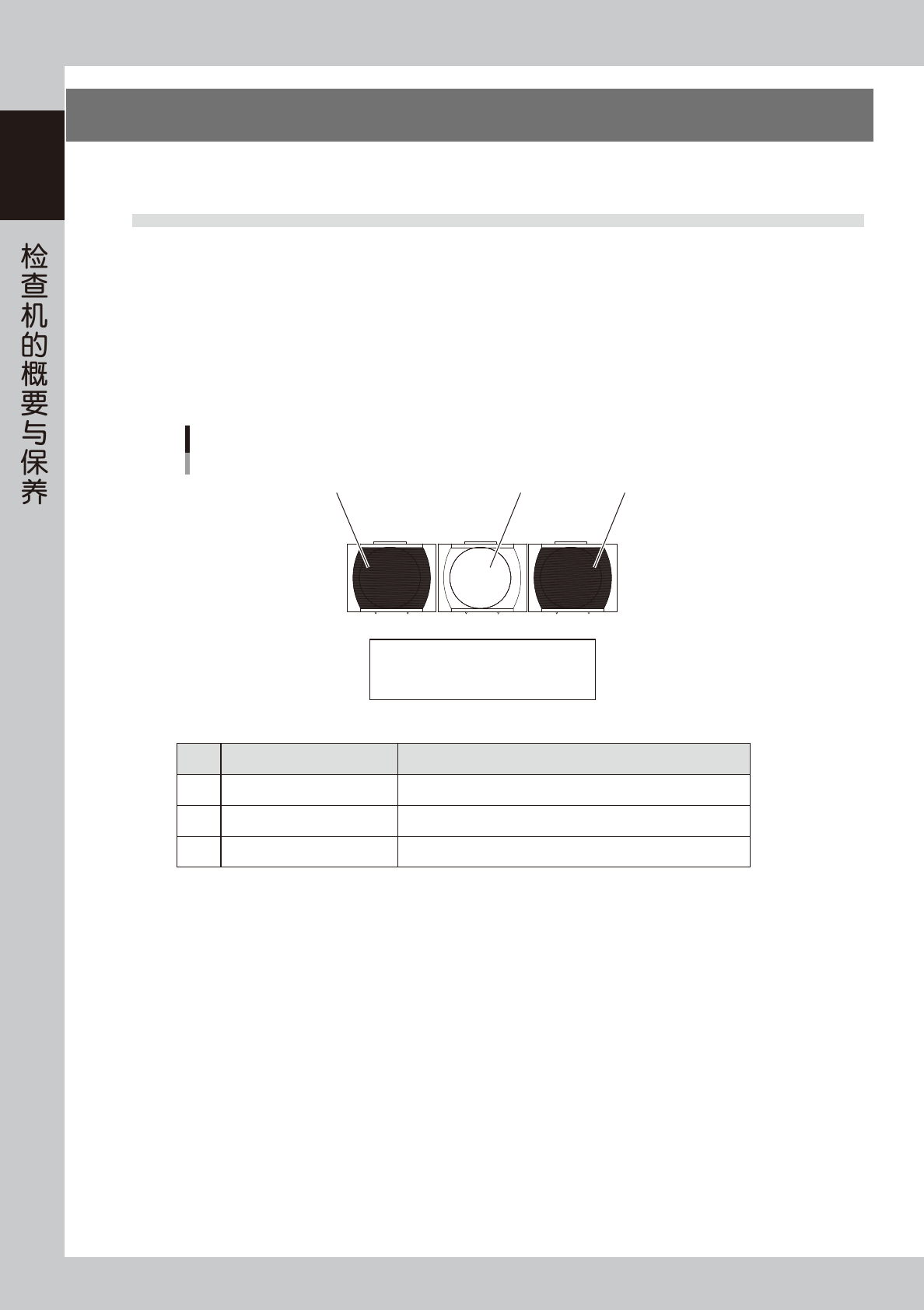

5.1.1 PLC 开关面板
打开键盘工作台，里面装有 PLC 的开关面板。一般，不使用。
只有检查机的电脑发生故障无法使用时才使用。
开关面板
复位 停止 启动
123
Reset / Stop / Start
25104-KMN-00
按钮名 动作以及确认
1 [ 启动 ] 按钮 开始 PASS 模式。
2 [ 停止 ] 按钮 停止 PASS 模式。
3 [ 复位 ] 按钮 返回原点。
1-11
1
5.1.2 传送宽度的调节
电脑发生故障时传送宽度需要手动进行调节。
插入需要传送的电路板之后，转动手摇柄调节传送宽度。
5.1.3 开关的详细说明
c
注意
只有强制 PASS 模式时，按钮才有效。
按钮名 检查机的动作 备注
[ 启动 ] 按钮
运行准备为OFF (驱动部的电源为关闭 ) 状态时，接通驱动部的电源。 驱动部的电源接通时，按钮的指示灯会闪烁。
运行准备为 ON ( 驱动部的电源为接通 ) 状态时，检查机开始运行。 检查机运行过程中，按钮的指示灯将亮灯。
[ 停止 ] 按钮
终止检查机的运行。
与“初级电源”的断路器连动，启动强制 PASS 模式。
[ 复位 ] 按钮 清除检查机的异常显示。
5.1.4 强制 PASS 模式的操作步骤
No. 操作或状态 動动作以及确认
1 将“初级电源”断路器分闸。
2 确认传送宽度。 转动手摇柄调节传送宽度。
3
在按住 [ 停止 ] 按钮的状态下，将“初级电源”断路器合闸。
( 请按住按钮超过 3 秒 )
进入强制 PASS 模式。
初始化开始→请稍候约 3 秒钟，。
4 按 [ 启动 ] 按钮。
驱动部接通电源→请稍候约 3 秒钟，。
一旦可以启动，[ 启动 ] 按钮的指示灯将闪烁。
5 按 [ 启动 ] 按钮。
开始自动运行 (PASS 模式 )。
[ 启动 ] 按钮的指示灯亮灯。
请确认此时塔灯亮的是绿灯。
6 按 [ 停止 ] 按钮，检查机停机。 [ 启动 ] 按钮的指示灯闪烁。
7 需要再次运行时，按 [ 启动 ] 按钮。
8 需要终止运行时，确认电路板已被传出之后，将“初级电源”断路器分闸。
c
注意
按急停按钮，使检查机进行了紧急停机时，请解除急停按钮的锁定之后按 [ 复位 ] 按钮。
之后，再按照上表中 4 的步骤开始操作。
1-12
1
5.2 UPS 的禁用方法
若 UPS 的蓄电池老化，电压降低，将会出现电脑无法启动或即使启动也会立即关机的现象。此时，需要更换 UPS
的蓄电池。若不能立即更换，可以临时禁用 UPS 使检查机暂时运行。
n
要点
若禁用 UPS，停电时将无法向电脑提供后备电源。请务必准备备用的蓄电池。
n
要点
USP 的蓄电池为消耗件。建议约 3 年更换一次。
1
关闭检查机的电源。
2
打开检查机下侧的机门。
检查机内部装有电脑主机，电脑主机的正面朝向后侧。
3
拆卸 UPS 电缆。
电脑主机的背面“UPS IN”与“UPS OUT”之间连接有 UPS 电缆，将其拆下。
4
打开检查机的电源。

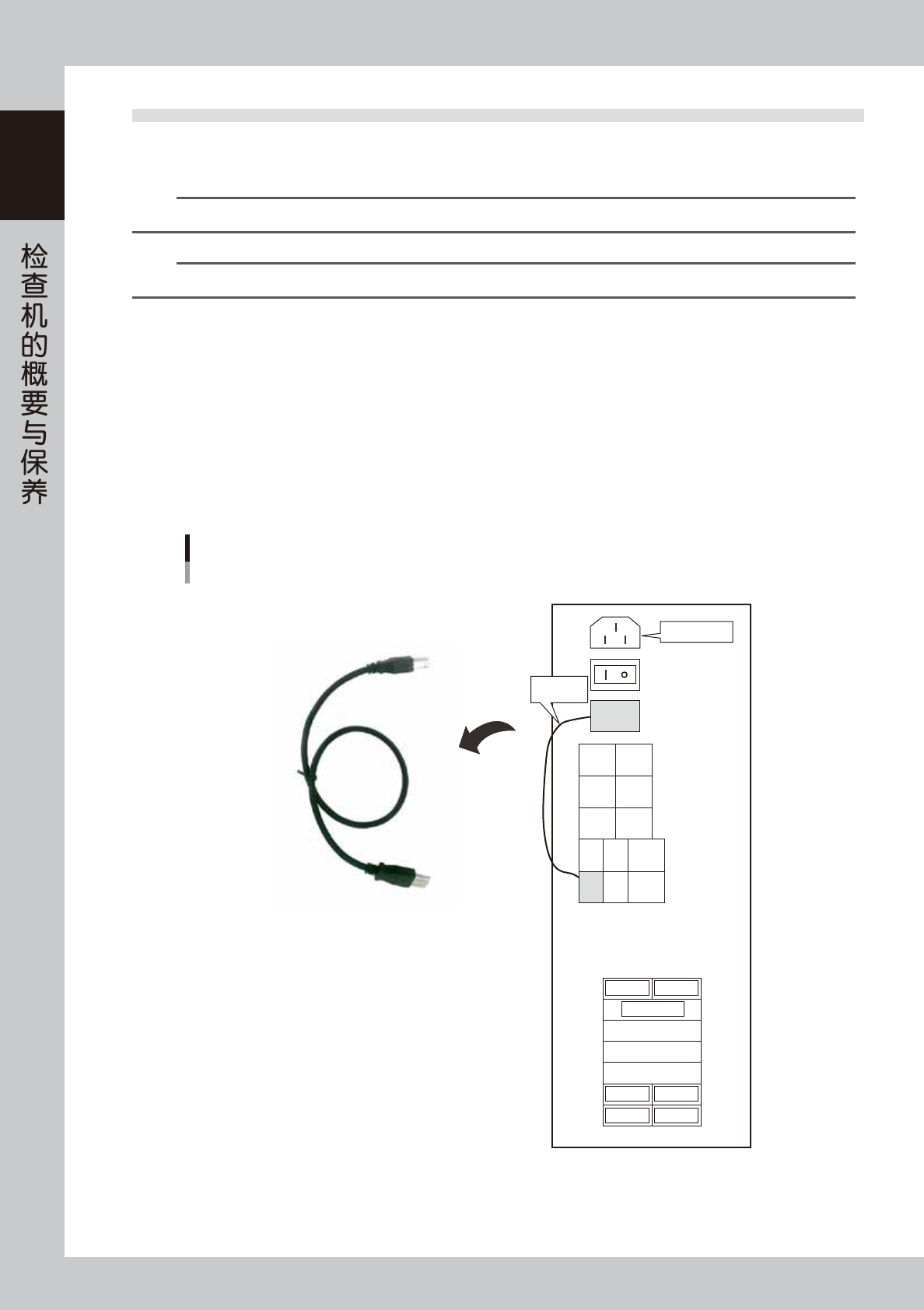

禁用UPS
UPS电缆
电脑主机的接线图
Power Cable
UPS OUT
USB
USB
NO
USE
NO
USE
NO
USE
NO
USE
NO
USE
LAN
UPS
IN
NO
USE
CN
7104
CN
7111
CN
7125
CN7119
CN7128
NO USE
CN7107
CN7136S
CN7118
CN
7133
Main Power
Accessary
USB Cable
