2-22
2

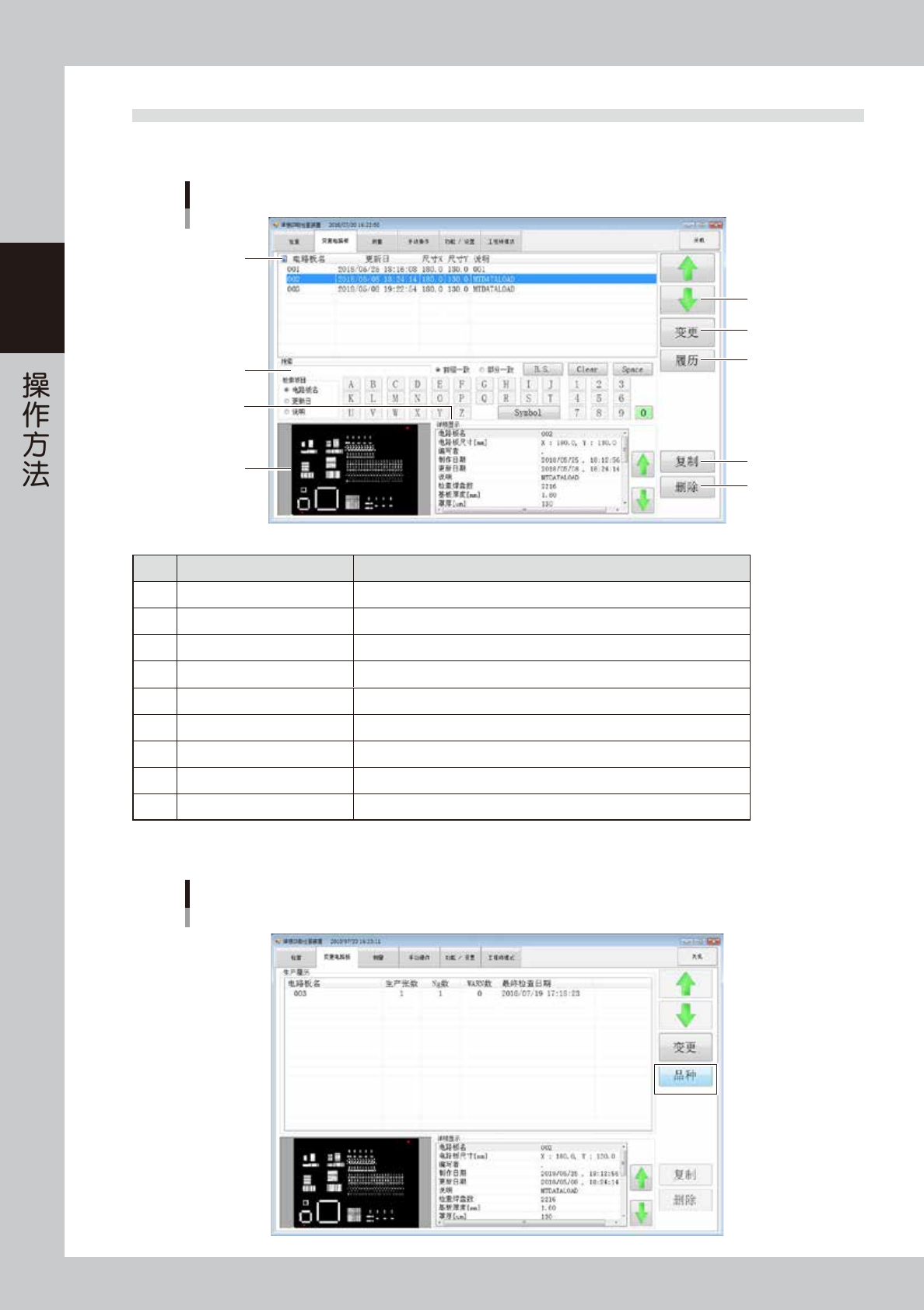

3.3 变更电路板
下面，介绍“变更电路板”画面的显示与各项功能。画面上部显示电路板一览表，从中选择电路板。还可以通过
箭头按钮与搜索功能进行选择。选择电路板之后，按 [ 变更 ] 按钮。
“变更电路板”画面的构成
1
3
5
9
8
6
7
4
2
26223-KMN-00
编号 名称 显示内容、功能
1 电路板 ( 检查程序 ) 一览表 显示登录的电路板 ( 检查程序 ) 一览表。从中选择需要检查的电路板。
2 [ ↑ ] 、 [ ↓ ] 按钮 上下移动箭头按钮也可以进行选择。
3 搜索功能 按触摸屏的字母或数字按钮，可以根据电路板的开头字母进行搜索。
4 详细信息 显示选定的电路板的详细信息。
5 预览 预览选定的电路板。
6 [ 变更 ] 选择电路板之后按该按钮。
7 [ 履历 ] 从生产履历中选择检查程序。
8 [ 复制 ] 复制选定的检查程序。
9 [ 删除 ] 删除选定的检查程序。
按 [ 履历 ] 按钮，显示下图所示画面。
按 [ 品种 ] 按钮，按钮显示将变回到 [ 履历 ]，并返回到之前的选择画面。
“变更电路板”画面
[品种] → [履历]
26224-KMN-00
2-23
2

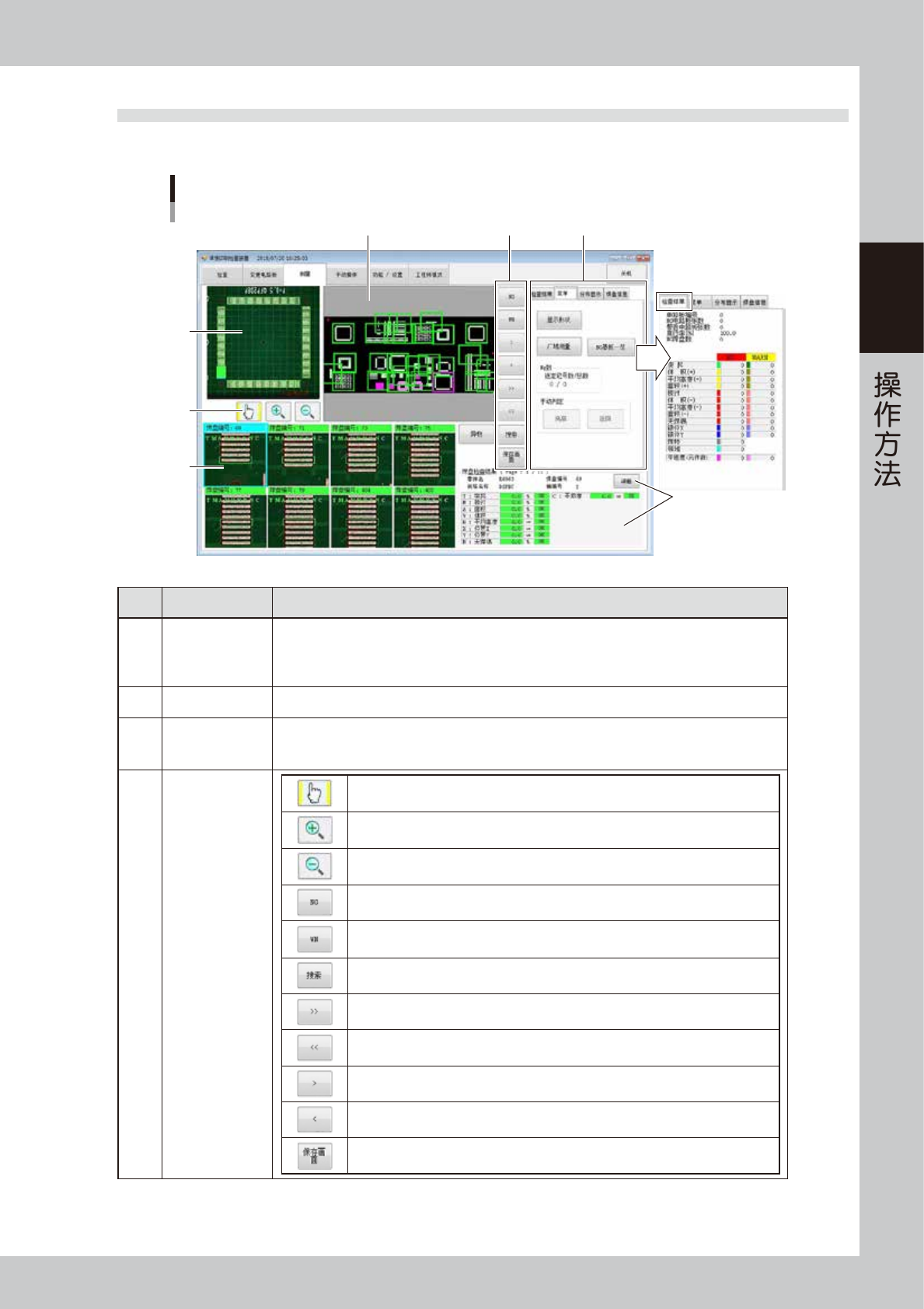

3.4 测量
下面，介绍“测量”画面的显示与各项功能。
“测量”画面
选择“检查结果”时
1 4
4
3
6
2
5
26225-KMN-00
编号 名称 显示内容、功能
1 电路板示意图
显示电路板整板的示意图。
视野显示为绿框，选定的视野显示为粉红色的框。
此外，判定为 NG 的位置与判定为 WARN 的位置，以电路板信息的 NG 与 WARN 中设定的颜色来
显示。
2 视野图像 显示在电路板示意图中选定的视野的图像。
3 焊盘图像
显示选定的视野内的 8 个焊盘。
关于焊盘编号显示部分，被选中的焊盘以指色的边框颜色 ( 参照第 3.6 节 ) 显示。判定为 NG 的位置
与判定为 WARN 的位置，以电路板信息的 NG 与 WARN 中设定的颜色来显示。
4 编辑按钮
从 1 的图像中选择视野时使用该按钮。
从 2 的图像中选择焊盘时使用该按钮。
用于放大 1、2 的图像。
用于缩小 1、2 的图像。
只显示判定为 NG 的位置。
在 2 的图像中，以红色闪烁显示 NG 的位置，在 3 的图像中只显示 NG 的位置。
只显示判定为 WARN 的位置。
在 2 的图像中，以红色闪烁显示 WARN 的位置，在 3 的图像中只显示 WARN 的位置。
从焊盘编号中搜索焊盘。
移动到下一视野。
移动到上一视野。
按焊盘编号顺序，选择 3 的图像中被选中的焊盘编号之前的一个焊盘。
按焊盘编号顺序，选择 3 的图像中被选中的焊盘编号之后的一个焊盘。
将当前画面保存至图像文件中。
2-24
2
编号 名称 显示内容、功能
5 显示选择
选择选项卡，切换“检查结果”与“菜单”的显示。
选择“菜单”时
显示形状 显示“显示形状”画面。( 参照第 3.4.1 节 )
广域测量 显示“广域测量”画面。( 参照第 3.4.2 节 )
前一视野、下一视野 按检查视野顺序变更视野。
存储画像 将当前的显示画面保存在检查机内的电脑中。
手动判定 将检查结果变更为良品。
※ 选择“检查结果”时，显示上图中右侧的图像。
选择 NG 基板一览，可以查看电路板的检查履历。
选择“分布显示”时，可以在电路板图像上查看各检查项目的检查结果。（参见 3.4.4 节）
选择“焊盘信息”时，显示选定的检查焊盘的详细信息。（参见 3.4.5 节）
6 焊盘检查结果
显示焊盘的检查结果。
[ 详细 ] 按钮 显示焊盘的判定基准信息。
