3-9
3
2.加长传送部
选配有加长传送部时，可以对在自动检查中检出的不良基板进行目视检查。
2.1 加长传送部的概要
加长传送部有入口侧、出口侧两种类型。
•
入口侧加长传送部
检查机内有基板时，基板在入口侧加长传送部内待机。
•
出口侧加长传送部
在自动检查中被判定为不良的基板在出口侧加长传送部内暂停。
可以用手取出基板进行目视检查。
此外，即使出口侧加长传送部内有基板，也可以对下一张基板进行自动检查。
各部的名称
YSi-SP 加长传送规格 (以左→右传送基板为例)
闸门开关
[Restart] 开关
闸门
■ 入口侧加长传送部
闸门开关
■ 出口侧加长传送部
安全盖
加长传送部出口传感器
25302-KMN-00
•
闸门开关、闸门
按闸门开关，加长传送部与检查机之间的闸门将上升。
闸门上升期间，闸门开关为亮灯状态。
•
安全盖
安全盖为锁定式，自动运行过程中为锁定状态，无法打开。检查机的电源为关闭状态，或闸门为上升状态 ( 闸门开关为亮灯
状态 ) 时，安全盖被解锁，可以打开。
•
[Restart] 开关
[Restart] 开关在出口侧传送部。目视检查基板之后，将基板放回加长传送部，若按此开关，基板将被传向下游机，加长传送
部将返回可以接受下一张基板的状态。
3-10
3
2.2 在加长传送部进行目视检查的步骤
■在出口侧加长传送部目视检查基板的步骤
1.在自动检查中被判定为不良的基板被传送到出口侧加长传送部并暂停。
2.透过安全盖目视检查基板，若没有问题，按 [Restart] 开关。基板被传向下游机。
3.需要取出基板进行目视检查时，按闸门开关。
4.闸门上升，闸门开关亮灯，安全盖被解锁。
5.用手打开安全盖，取出基板进行目视检查。
6.目视检查若没有问题，将基板放回出口侧加长传送部。请将基板放在加长传送部的出口传感器发生感应的位置。
7.关闭安全盖。
8.按闸门开关。
9.闸门下降，安全盖被锁定，闸门开关熄灯。
10.按 [Restart] 开关，基板被传向下游机。
参考
因传送基板而闸门无法作动时，即使按闸门开关，闸门也不会作动，安全盖将无法打开。
■在入口侧加长传送部目视检查基板的步骤 ( 参考 )
1.按入口侧加长传送部的闸门开关，入口侧加长传送部与检查机之间的闸门上升。
2.闸门上升后，闸门开关亮灯，安全盖被解锁。
3.打开安全盖，确认内部的基板。
4.关闭安全盖，按闸门开关，闸门下降之后，安全盖被锁定。入口侧加长传送部内的基板被传向检查机。
3-11
3

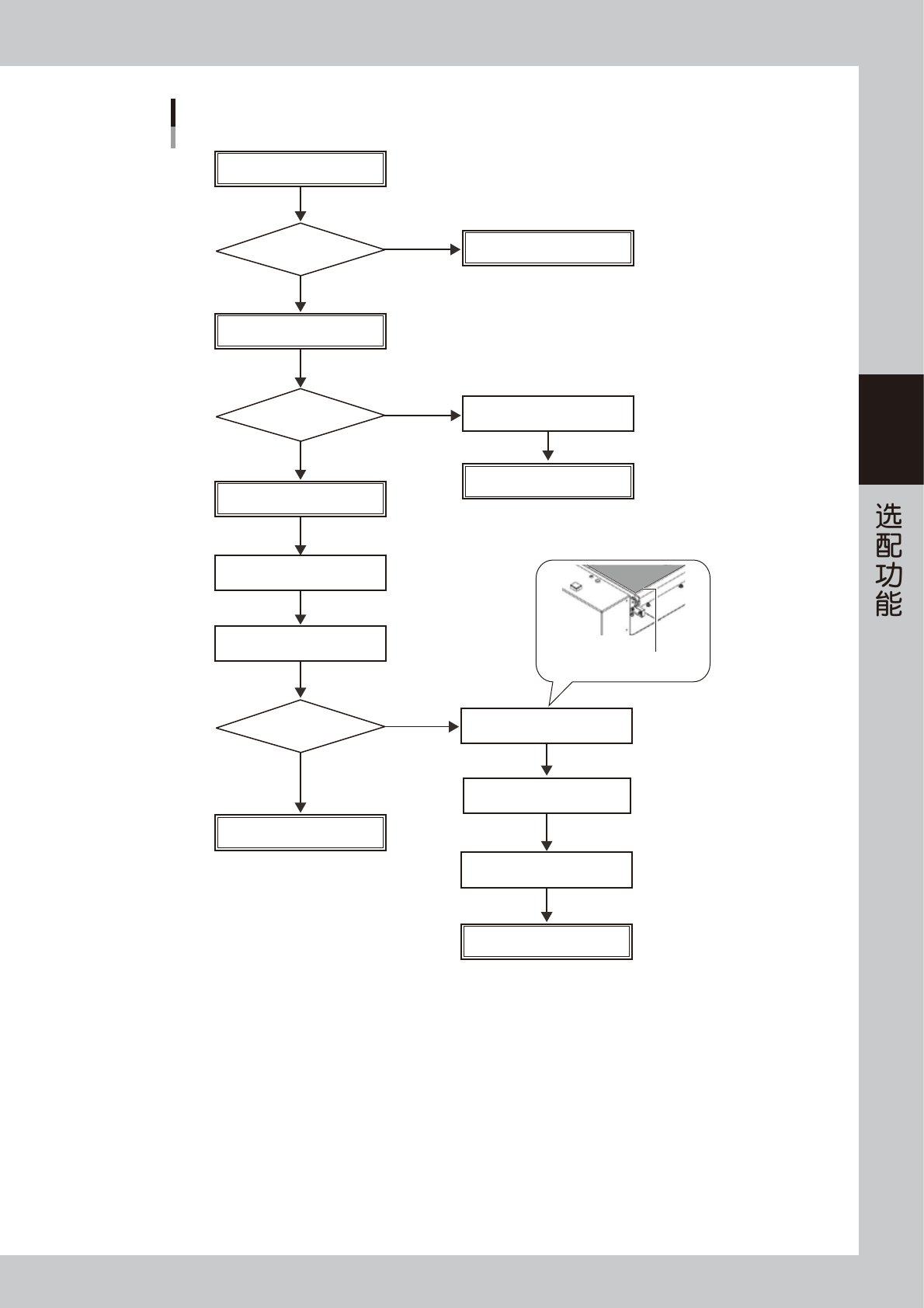

在出口侧加长传送部目视检查基板的流程
对印刷后的基板进行自动检查
自动检查结果
基板被传向下游机
基板在出口侧加长传送部暂停
目视检查
透过安全盖进行
目视检查
按[Restart]开关
取出基板进行目视检查
按闸门开关
打开安全盖
取出基板进行
目视检查
按闸门开关
查找不良原因
闸门上升
闸门开关亮灯
安全盖被解锁
闸门下降
闸门开关熄灯
安全盖被锁定
将基板放回加长传送部
基板被传向下游机
按[Restart]开关
基板被传向下游机
将基板放在出口传感器
发生感应的位置
OK
NG
OK
NG
NG
OK
25303-KMN-00
