2-28
2

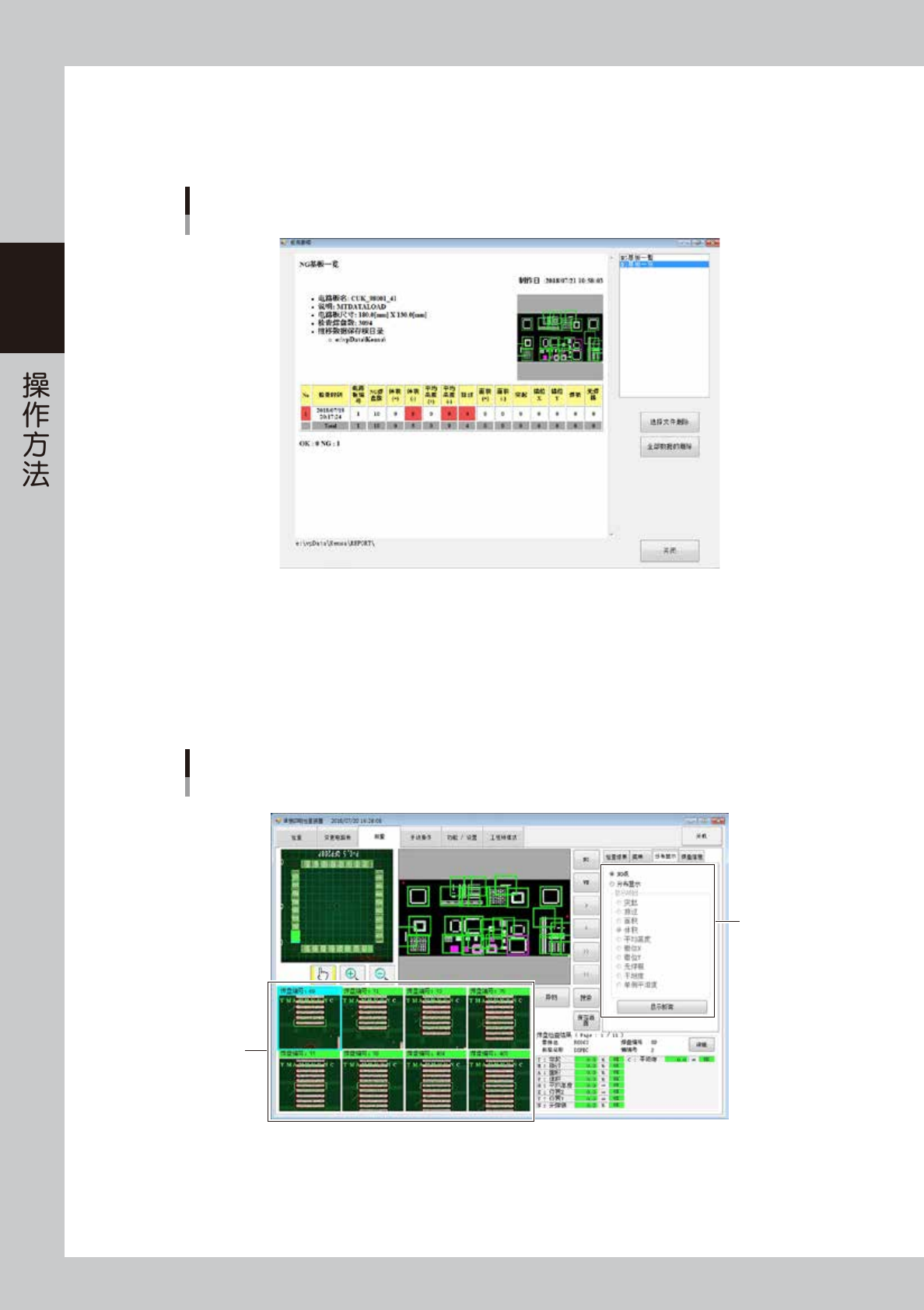

3.4.3 NG 基板一览
可以查看的内容只有 NG 电路板编号与各检查项目的不良个数。
有关详细内容，可通过 Data Station 软件进行确认。
“NG基板一览”画面
26230-KMN-00
3.4.4 分布显示
下面，介绍“分布显示”页面的显示内容与各项功能。
在“分布显示”页面中，可以切换“NG 点”显示或各检查项目的“分布显示”。
1.根据在“显示项目”中选择的内容进行显示。
2.在电路板上选择焊盘之后，可以确认所选焊盘的焊盘图像。
“测量”画面
选择“分布显示”时
1
2
26231-KMN-00
2-29
2
3.4.5 焊盘信息
下面，介绍“焊盘信息”页面的显示内容与各项功能。
1. 可以确认选定的焊盘的形状与焊盘的详细信息。
“测量”画面
焊盘信息
1
26232-KMN-00
3.4.6 电路板挠曲测量功能
下面，介绍电路板挠曲测量功能。
1. 在“测量”画面中打开“分布显示”页面。
从“测量”画面的右侧选择“分布显示”选项卡，显示如下图所示的页面。
“测量”画面
电路板挠曲测量功能
26233-KMN-00
2-30
2
2. 从“分布显示”页面中显示电路板挠曲的测量结果。
“测量”画面
[显示板弯] 按钮
26234-KMN-00
3. [ 显示板弯 ] 按钮
在“分布显示”页面中按 [ 显示板弯 ] 按钮，可以打开显示电路板挠曲的分布图画面。
4. 分布图
在画面的左部显示电路板挠曲的分布图。根据挠曲的状态以颜色显示挠曲程度。
“显示板弯”画面
26235-KMN-00
