2-30 2 2. 从“分布显示”页面中显示电路板挠曲的测量结果。 “测量”画面 [显示板弯] 按钮 26234-KMN-00 3. [ 显示板弯 ] 按钮 在“分布显示”页面中按 [ 显示板弯 ] 按钮，可以打开显示电路板挠曲的分布图画面。 4. 分布图 在画面的左部显示电路板挠曲的分布图。根据挠曲的状态以颜色显示挠曲程度。 “显示板弯”画面 26235-KMN-00
2-29
2
3.4.5 焊盘信息
下面，介绍“焊盘信息”页面的显示内容与各项功能。
1. 可以确认选定的焊盘的形状与焊盘的详细信息。
“测量”画面
焊盘信息
1
26232-KMN-00
3.4.6 电路板挠曲测量功能
下面，介绍电路板挠曲测量功能。
1. 在“测量”画面中打开“分布显示”页面。
从“测量”画面的右侧选择“分布显示”选项卡，显示如下图所示的页面。
“测量”画面
电路板挠曲测量功能
26233-KMN-00
2-30
2

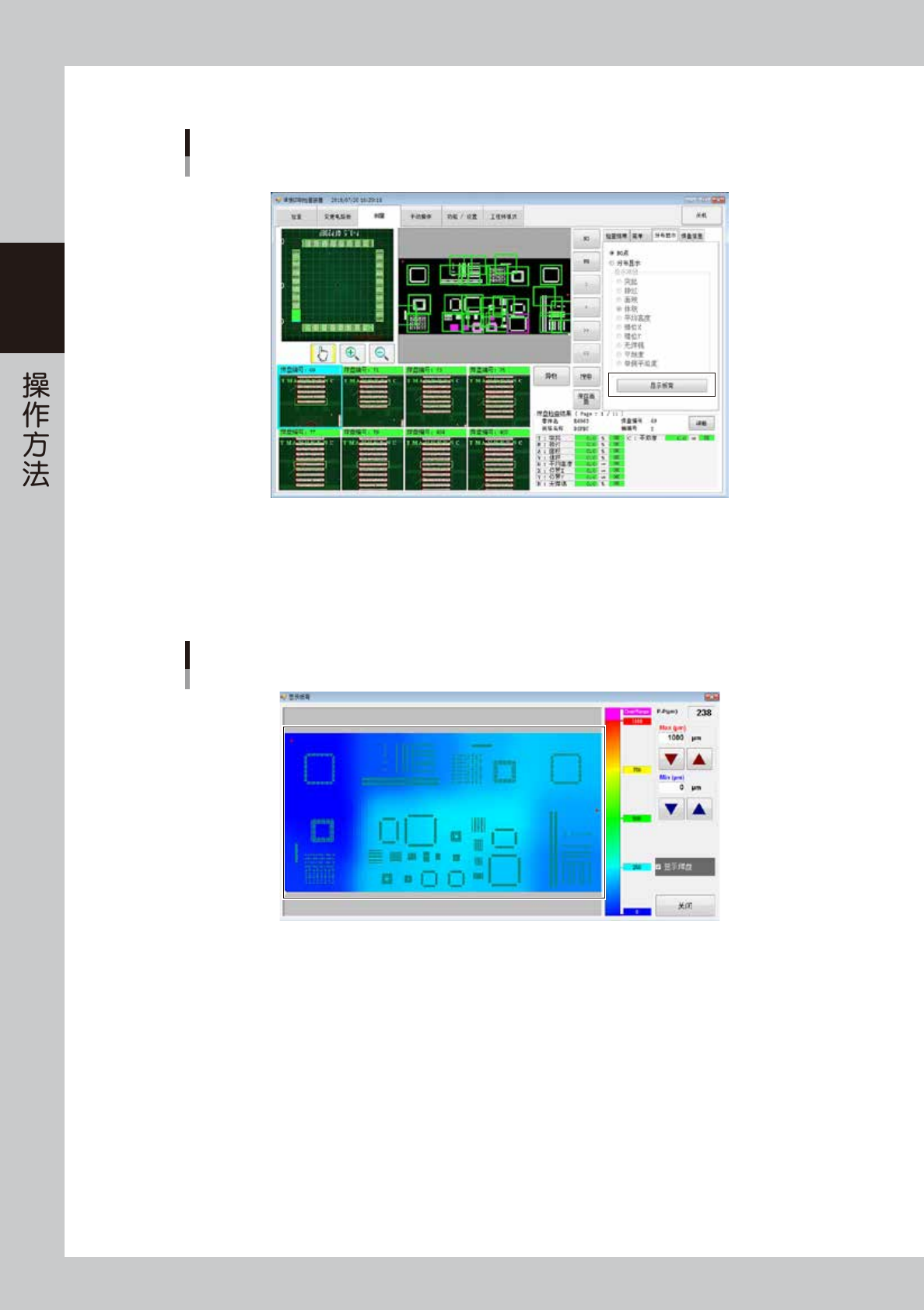

2. 从“分布显示”页面中显示电路板挠曲的测量结果。
“测量”画面
[显示板弯] 按钮
26234-KMN-00
3. [ 显示板弯 ] 按钮
在“分布显示”页面中按 [ 显示板弯 ] 按钮，可以打开显示电路板挠曲的分布图画面。
4. 分布图
在画面的左部显示电路板挠曲的分布图。根据挠曲的状态以颜色显示挠曲程度。
“显示板弯”画面
26235-KMN-00
2-31
2

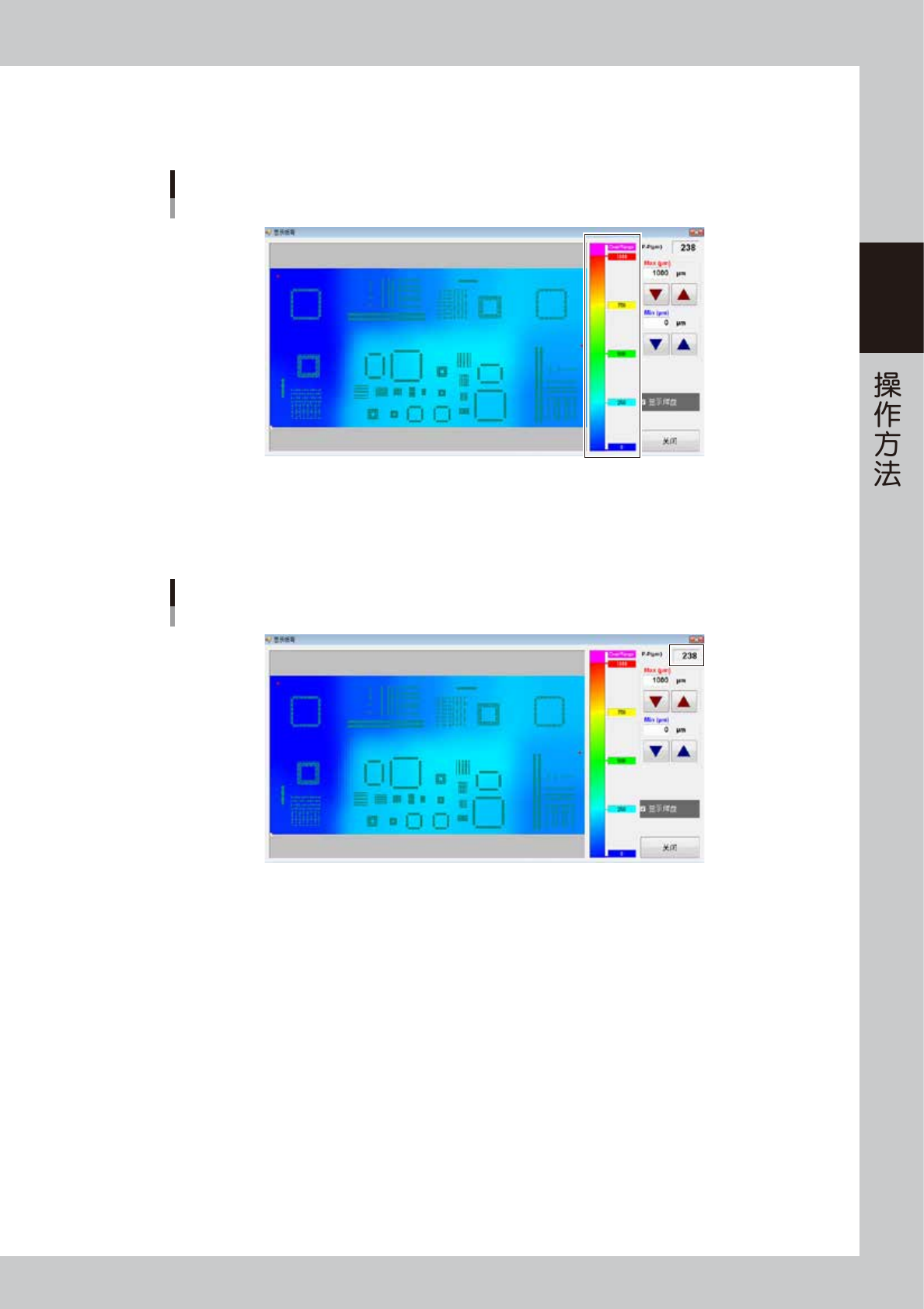

5. 颜色分布定义条
定义条定义显示颜色与电路板挠曲值的关系。此处显示的数值与后述的挠曲最大值连动。
若更改挠曲最大值，定义条的显示数值也会随之变化。
基板翘曲分布图
颜色分布定义条
26236-KMN-00
6. 挠曲最大值
画面的右上角显示整个电路板的最大挠曲值。显示单位为 [μm]。
*该值与实际的电路板的挠曲值可能会有些许差异，仅为参考值。
电路板挠曲分布图
挠曲最大值的显示
26237-KMN-00
