2-35
2

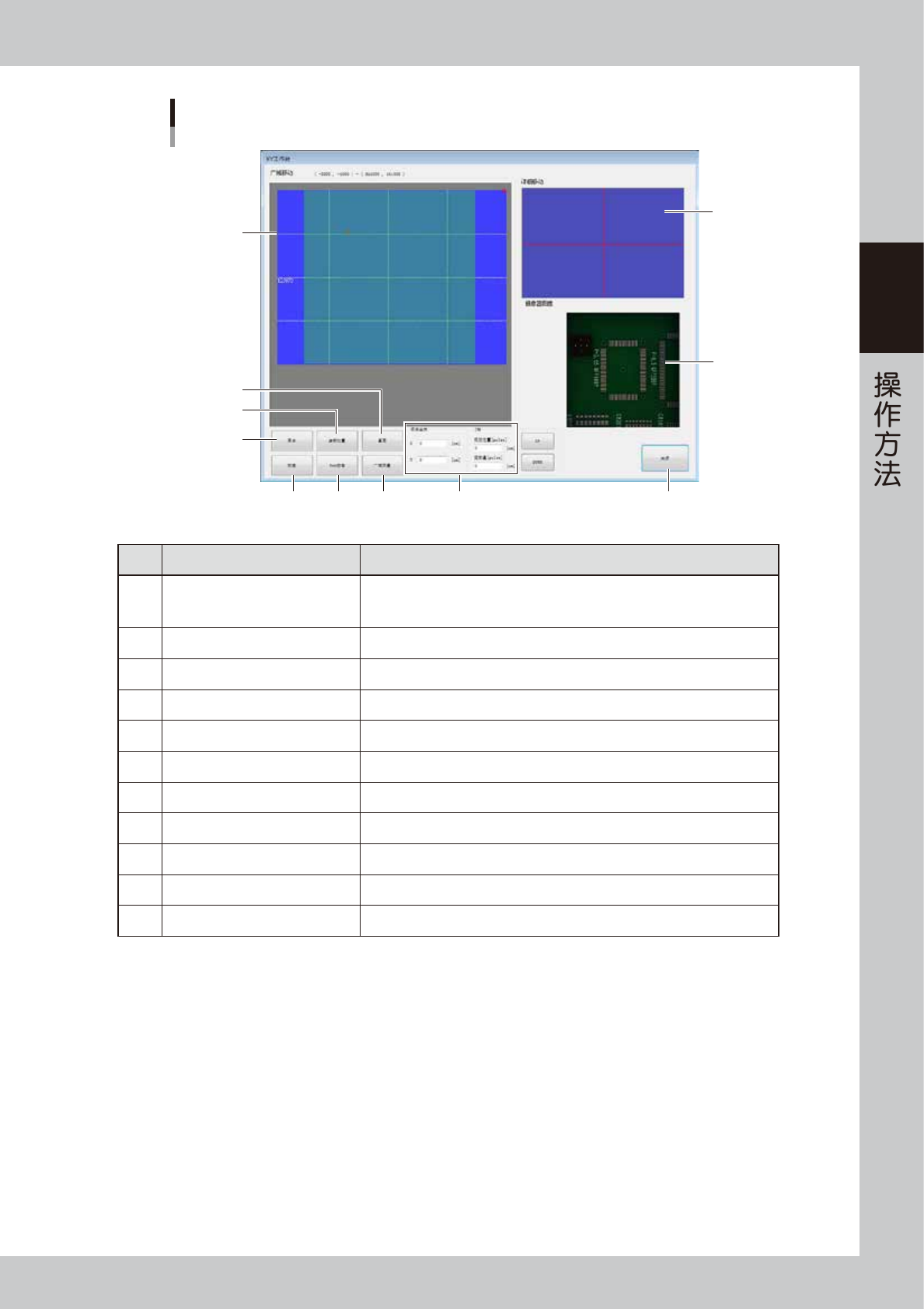

“XY工作台”画面
7 8 9 10 11
1
2
4
6
5
3
26244-KMN-00
编号 名称 显示内容、功能
1 广域移动画面
XY 工作台可以移动的区域显示为蓝色。点击画面，可以将 XY 工作台移动到任何
位置。XY 工作台的位置以粉红色的十字标记显示。画面下侧为检查机的正面侧。
浅蓝色为当前电路板的范围。
2 详细移动画面 动作与 1 相同，但 XY 工作台的移动距离较小。
3 摄像机 ( 相机 ) 图像 显示相机的图像。
4 [ 原点 ] 按钮 XY 工作台向检查机原点移动。
5 [ 身前 ( 前侧 ) 位置 ] 按钮 移动 XY 工作台，使相机单元移到最前侧。
6 [ 里面 ( 里侧 )] 按钮 移动 XY 工作台，使相机单元移到最里侧。
7 [ 校准 ( 捕捉 )] 按钮 用相机捕捉图像。
8 [Rep 校准 ( 捕捉 )] 按钮 用相机连续捕捉图像。
9 [ 广域测量 ] 按钮 向广域测量画面移动。（参照本章前述“3.4.2 广域测量画面”。）
10 现在坐标 ( 当前坐标 ) 以 XY 坐标显示 XY 工作台的位置。输入数值还可以移动 XY 工作台。
11 [ 关闭 ] 按钮 返回“手动操作”画面。
2-36
2

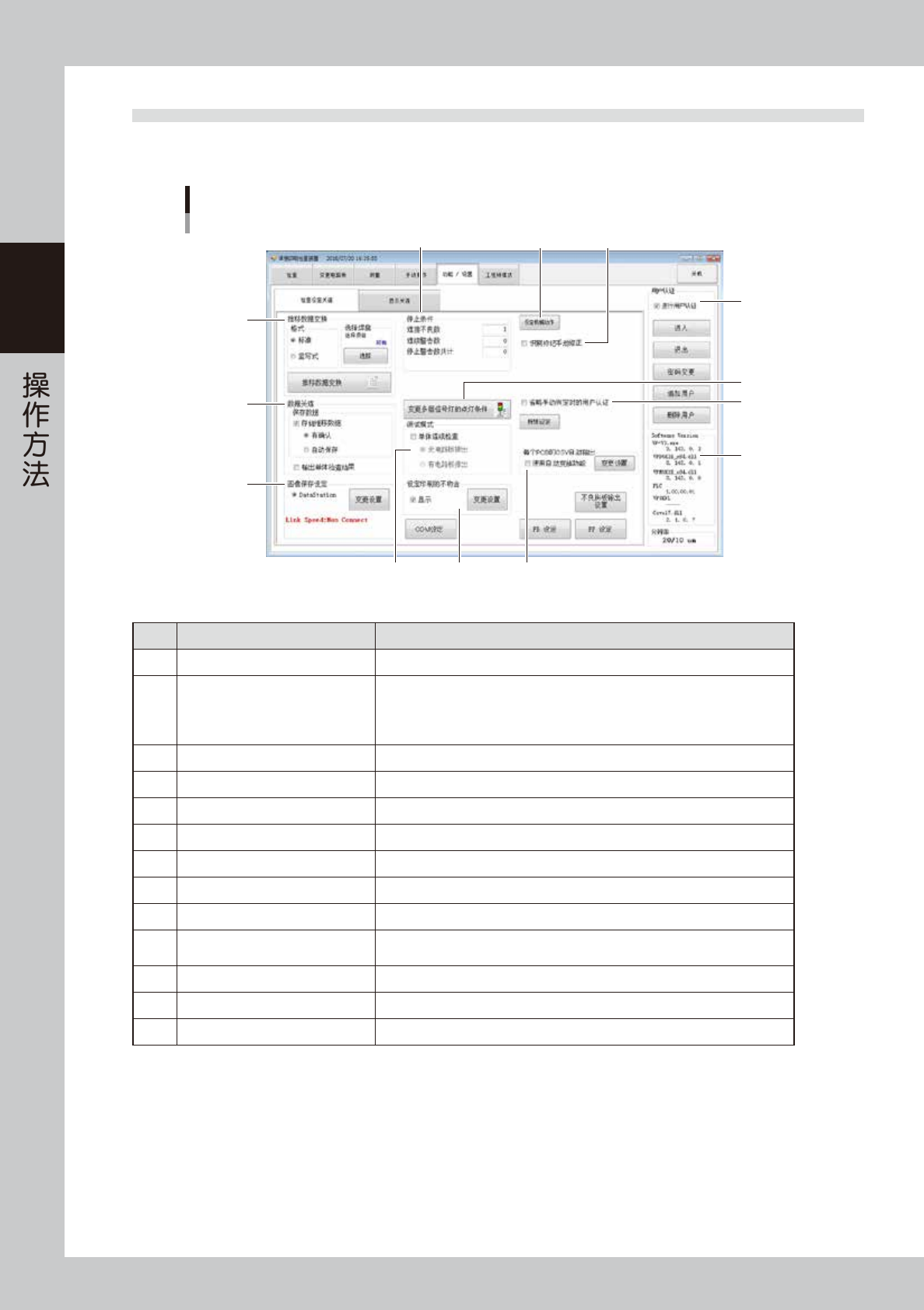

3.6 功能／设置
下面，介绍“功能／设置”画面的显示与各项功能。在该画面中可以对检查机进行各种设置。
设置画面上有“检查设定关连”与“显示关连”两个选项卡。
“功能／设置”画面
检查设定关连
1
8
5
6 7
12
13
4 10 11
3
2
9
26245-KMN-00
■ 检查设定关连
编号 名称 显示内容、功能
1 推移数据变换 将检查结果转换为 CSV 文件。
2 数据关连
存储推移数据 ：切换品种时，保存检查数据。
有确认 ：保存数据时，显示确认提示。
自动保存 ：不显示确认提示，直接保存数据。
输出单体检查结果 ：在单机模式下检查时也输出数据。
3 图像保存设定 将测量的图像保存至外部计算机时进行设定。（参见 3.6.2 节）
4 停止条件 设定自动运行时检查机的停止条件。
5 变更多层信号灯的点灯条件 变更检查机的多层信号灯的亮灯条件。（参见 3.6.4 节）
6 测试模式 自动运行时对电路板进行试检查的模式。不排出电路板。
7 设定印刷的不吻合 设定在检查画面显示印刷不吻合的结果。（参见 3.6.6 节）
8 用户认证 进行操作人员认证。（参照第 3.6.3 节）
9 版本信息 显示检查机控制系统的版本信息。
10 设定机械动作
调节检查机传送带的进板、出板速度。
此外，修改传板模式时取得缓冲的设定。（参见 3.6.7 节）
11 识别标记手动修正 发生标记识别错误时，可以手动进行登记。（参见 3.6.8 节）
12 省略手动判定时的用户认证 省略手动判定时的用户操作人员认证。
13 CSV 输出 只要检查完 1 张电路板就自动输出 CSV。（参见 3.6.13 节）
■停止条件的设定
1. 连接不良数
因连续发生 NG 的电路板数达到了设定的电路板数而停止运行。
（例）若设定为 1，发生 NG 时可以在检查机画面上确认 NG 的内容。
2. 连续警告数
因连续发生警告的电路板数达到了设定的电路板数而停止运行。
3. 停止警告数共计
因发生的累计警告数达到了设定的数量而停止运行。
2-37
2

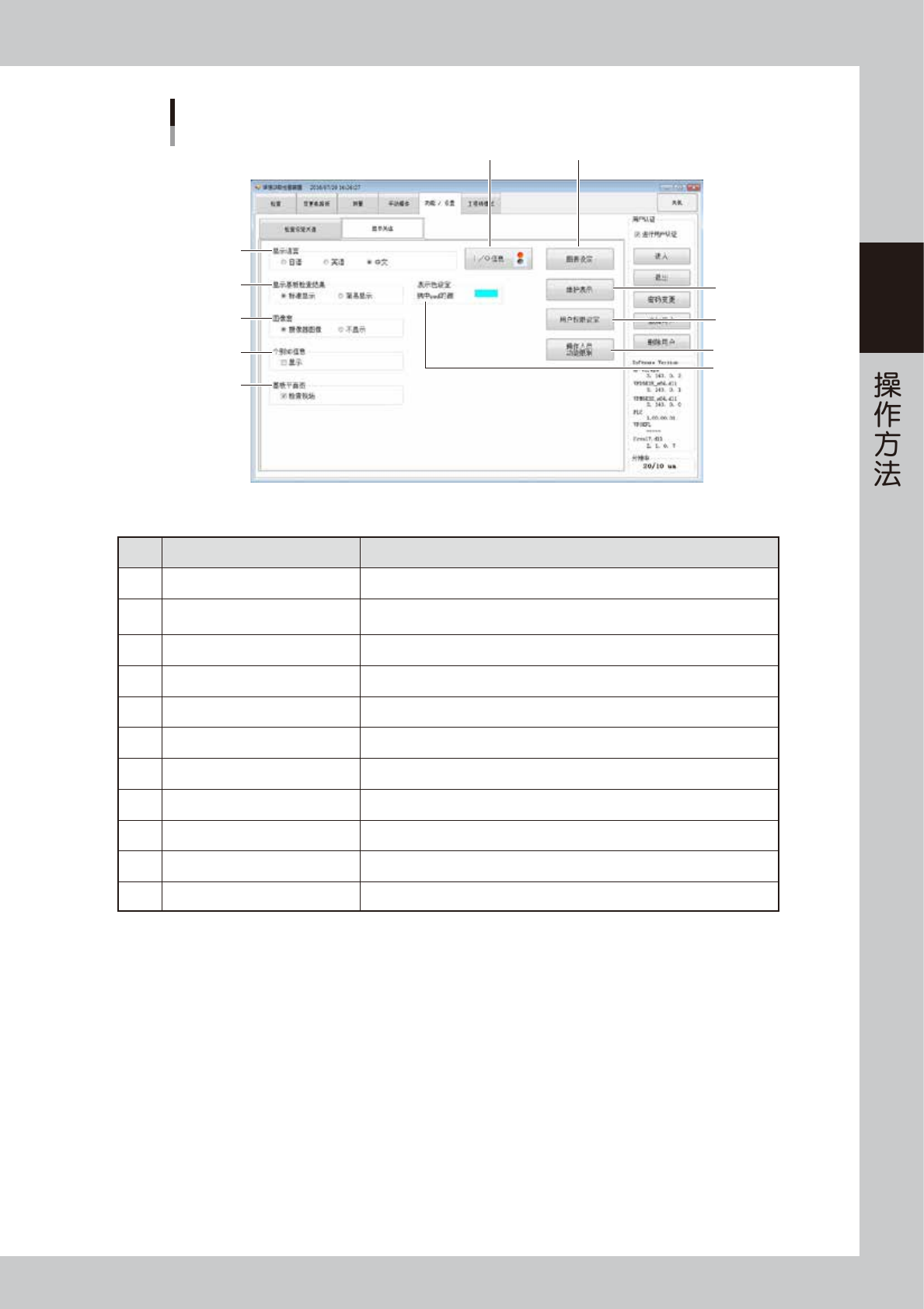

“功能／设定”画面
显示关连
1
8
11
2
6
10
5
4
3
9
7
26246-KMN-00
■ 显示关连
编号 名称 显示内容 · 功能
1 显示语言 切换所有画面的显示语言。
2 显示基板检查结果
主选项卡与测量选项卡的显示结果可在标准显示和简易显示之间切换。
（参见 3.6.11 节）
3 图像窗 设定检查时是否显示视野图像。
4 个别 NG 信息 显示或隐藏单个焊盘的 NG 信息。（参见 3.6.10 节）
5 基板平面图 进行电路板平面图的显示设定。
6 I/O 信息 显示“I/O 信息显示画面”。（参见 3.6.1 节）
7 图表设定 进行测量选项卡的图表的显示设定。（参见 3.6.5 节）
8 维护表示 ( 显示维护 ) 设定是否显示通知以及下次更换日的更新。（参见 3.6.12 节）
9 用户权限设定 可以设定按登录用户切换菜单的显示内容。（参见 3.6.9 节）
10 选中 pad 的颜色 可以更改选定的 Pad 的显示颜色。单击颜色，可以打开颜色设定画面。
11 操作人员功能限制 可以通过操作人员权限限制操作人员能够使用的功能。
