1-8 1 4.3 各部的名称 各部的名称 塔灯 XY单元 相机 照射筒 Z轴光源单元 Z轴补正 XY单元 LED照明 传送单元 急停按钮 操作显示屏 键盘 电源主控开关 控制盘 电脑 25103-KMN-00 各部的名称 YSi-SP 加长传送规格 (选配) 加长传送部 加长传送部 25110-KMN-00
1-7
1

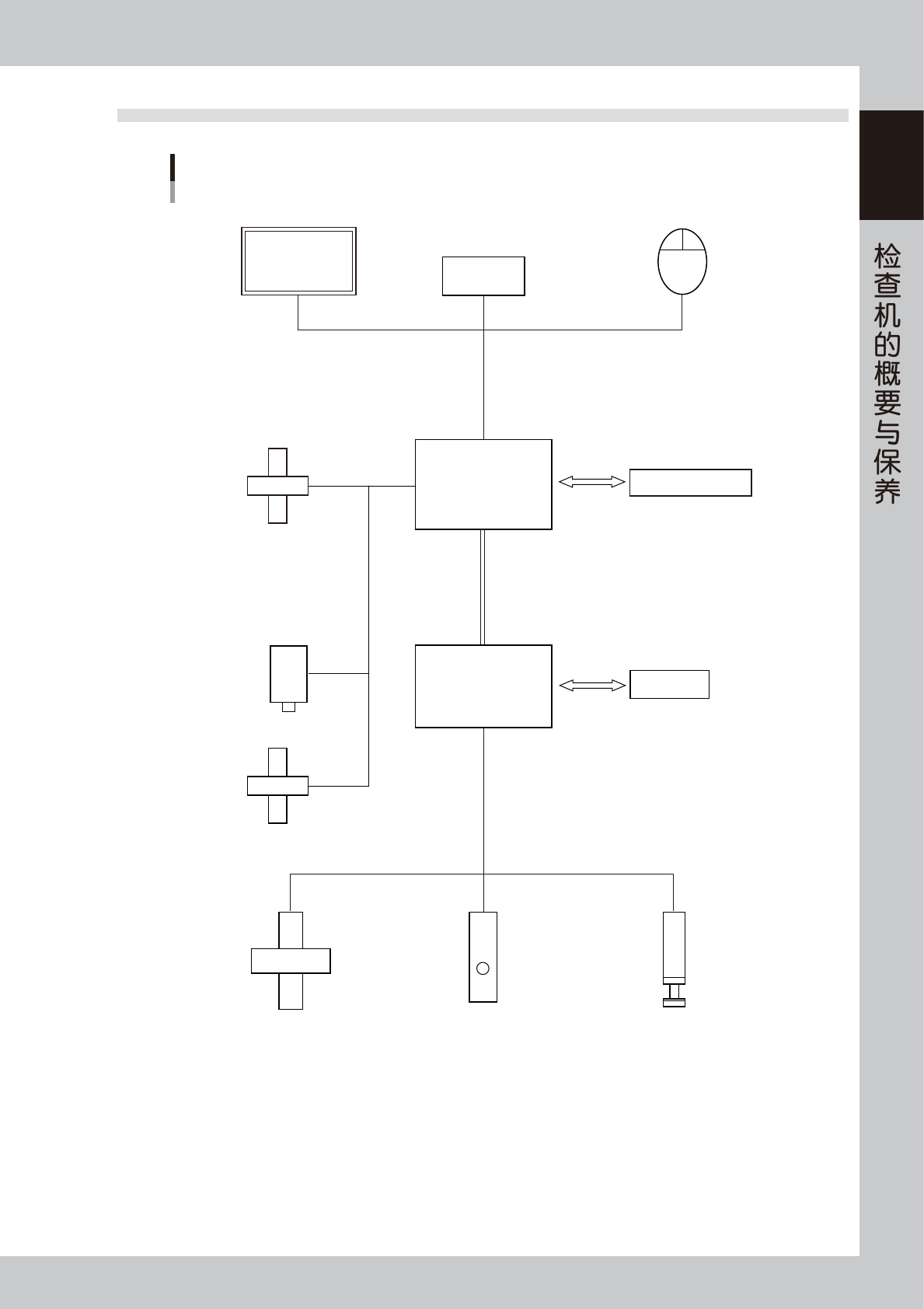

4.2 系统构成
系统构成
电脑
前后通信
相机
塔灯传送单元
数据创建系统
照明装置
鼠标
键盘
操作显示屏
安全开关、急停
XYZ工作台
序列器
控制盘
25102-KMN-00
1-8
1

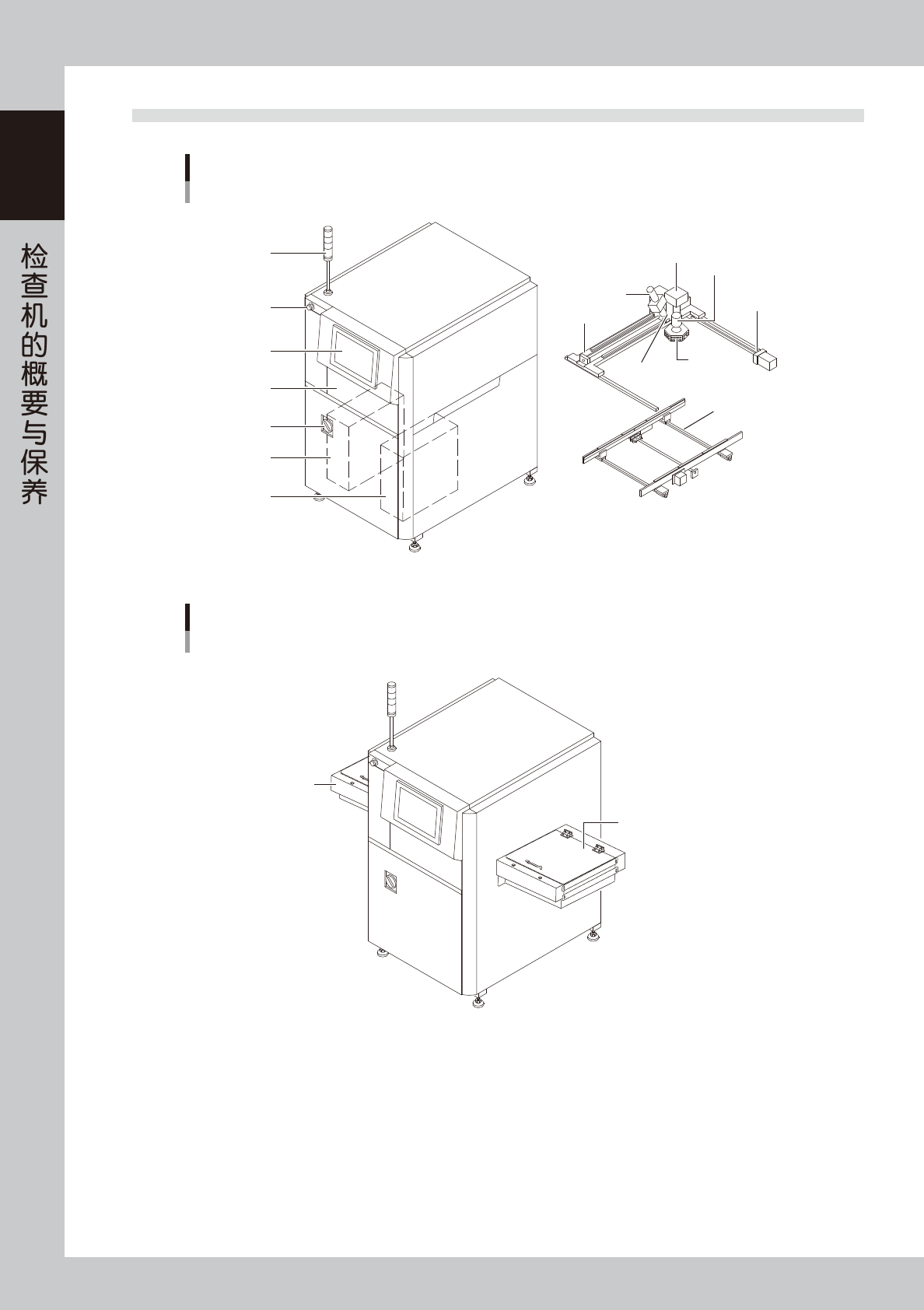

4.3 各部的名称
各部的名称
塔灯
XY单元
相机
照射筒
Z轴光源单元
Z轴补正
XY单元
LED照明
传送单元
急停按钮
操作显示屏
键盘
电源主控开关
控制盘
电脑
25103-KMN-00
各部的名称
YSi-SP 加长传送规格 (选配)
加长传送部
加长传送部
25110-KMN-00
1-9
1
4.4 本机可以检查的工件尺寸
■ 工件形状
外形 (L*W) 50×50 〜 510×460mm
重量 (MAX) 3.0kg 以下
电路板厚度 0.3 〜 5.0mm
4.5 工件形状条件
■ 工件形状的条件
工件的翘曲
短区间 0.3/40mm 以下
全区间高度变动 ±5.0mm 以下
锡膏的高度 ( 最大 )
400μm 以下 ( 水平分辨率 25um/12.5um 时 )
300μm 以下 ( 水平分辨率 20um/10um 时 )
300μm 以下 ( 水平分辨率 15um/7.5um 时 )
电路板的材质与颜色
电路板材质
环氧玻璃、碳酸纸、聚酰亚胺薄膜
* 需要检查氧化铝 ( 陶瓷 ) 电路板时，请咨询。
阻焊层的颜色
不是黑色等深色。
但，关于白色等浅色，请咨询。
4.6 运行环境
■ 工件形状的条件
室温 20℃〜 35℃ (68 〜 95 )
湿度 50% 〜 70%，无凝露
高度 平均海拔 1000m 以下
过电压类别 Ⅲ
污染等级 3
4.7 噪声值
65dB(A)
Operating Condition : Full load Measuring Method : According to clause 1.7.4.2 of Machinery Directive 2006/42/EC
4.8 运输、保管环境
电气设备通过设计或采取适当的预防措施可以承受在 -25℃〜 +55℃ (-13 〜 +131 ) 的环境中运输以及保管。
请采取适当的保护措施，防止设备因湿度、振动以及撞击等被损坏。
4.9 设计参照规定
机械指令 ：
EN ISO12100、EN ISO13849、EN 60204-1、EN ISO13857、其它
