2-8 2 5. 按 [ 是 ] 按钮后，显示如下窗口，开始进行调节传送宽度。 正在调节传送宽度 “变更电路板”画面 26205-KMN-00 n 要点 切换电路板时，若电路板内已有其它电路板时，将显示如下对话框。若按 [ 是 ] 按钮，将不调节传送宽度，只进行电路板切换。 只切换电路板 “变更电路板”页面 26206-KMN-00
2-7
2
2.4 切换电路板
选择需要检查的电路板 ( 检查程序 )。检查机内若有电路板，请取出该电路板之后再进行检查。（电路板的取出方法，
请参照本章后述“2.5.2 基板的传出”。）
1.从主菜单中选择“变更电路板”选项卡，显示如下画面。
1
2
3
“变更电路板”画面
26203-KMN-00
2.显示上述页面之后，从列表中选择需要检查的电路板。
3.按 [ 变更 ] 按钮之后，指定的电路板被选定。
4.电路板被选定之后，显示如下对话框。
请在该对话框中选择是否需要根据电路板的宽度自动调节传送宽度。
是否自动调节传送宽度
“变更电路板”画面
26204-KMN-00
2-8
2

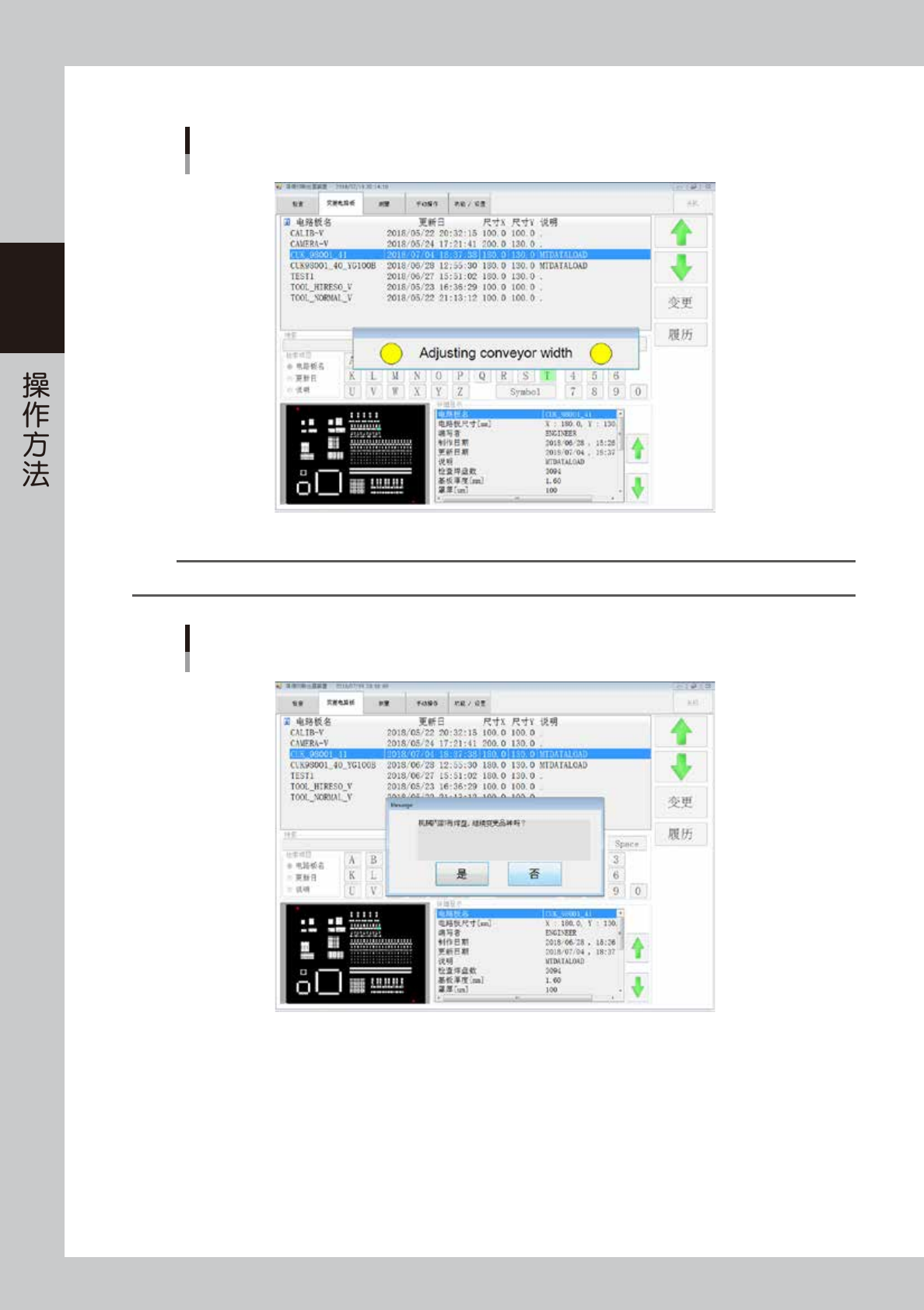

5.按 [ 是 ] 按钮后，显示如下窗口，开始进行调节传送宽度。
正在调节传送宽度
“变更电路板”画面
26205-KMN-00
n
要点
切换电路板时，若电路板内已有其它电路板时，将显示如下对话框。若按 [ 是 ] 按钮，将不调节传送宽度，只进行电路板切换。
只切换电路板
“变更电路板”页面
26206-KMN-00
2-9
2
2.5 传入电路板
2.5.1 电路板的传入
在“变更电路板”页面中选择了需要检查的电路板 ( 检查程序 ) 之后，接下来需要将电路板传入检查机内。
传入电路板在“手动操作”页面中进行。

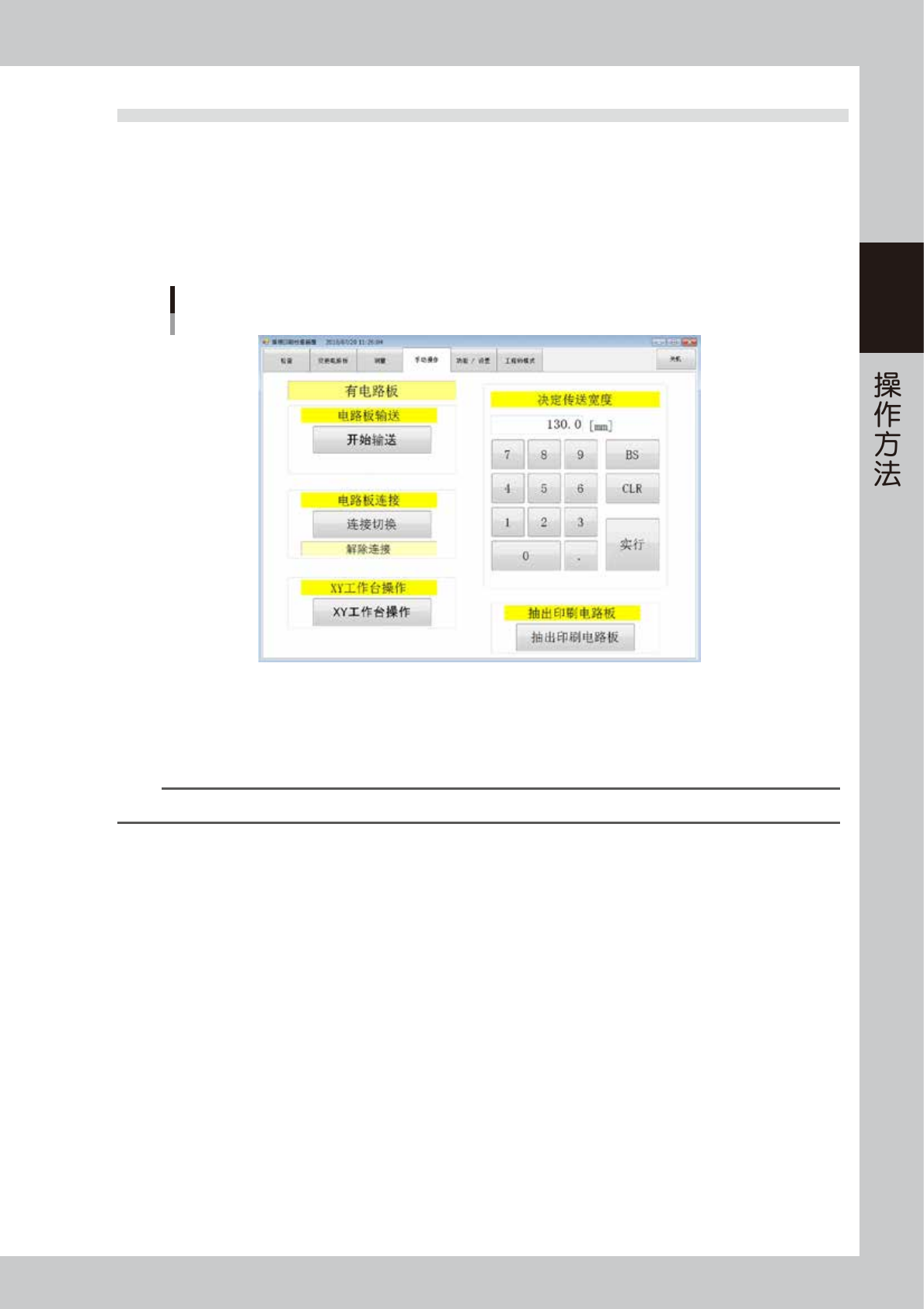

1.在主菜单中选择“手动操作”选项卡，显示如下画面。
“手动操作”画面
26207-KMN-00
2.按 [ 开始输送 ] 按钮。
3.在检查机入口侧的传送轨上放置电路板。
传感器感应到电路板之后，将驱动传送带自动将电路板传送到进板位置。
4.传入电路板之后，电路板被夹紧固定在检查机上。
参考
未自动调节传送带宽度时，请在画面右侧的“决定传送宽度”中输入传送宽度之后再传入电路板。
2.5.2 电路板的传出
在检查机内夹固有电路板的状态下，按“手动操作”页面 ( 上图 ) 中的 [ 开始输送 ] 按钮，电路板将被传出到出口
位置。
