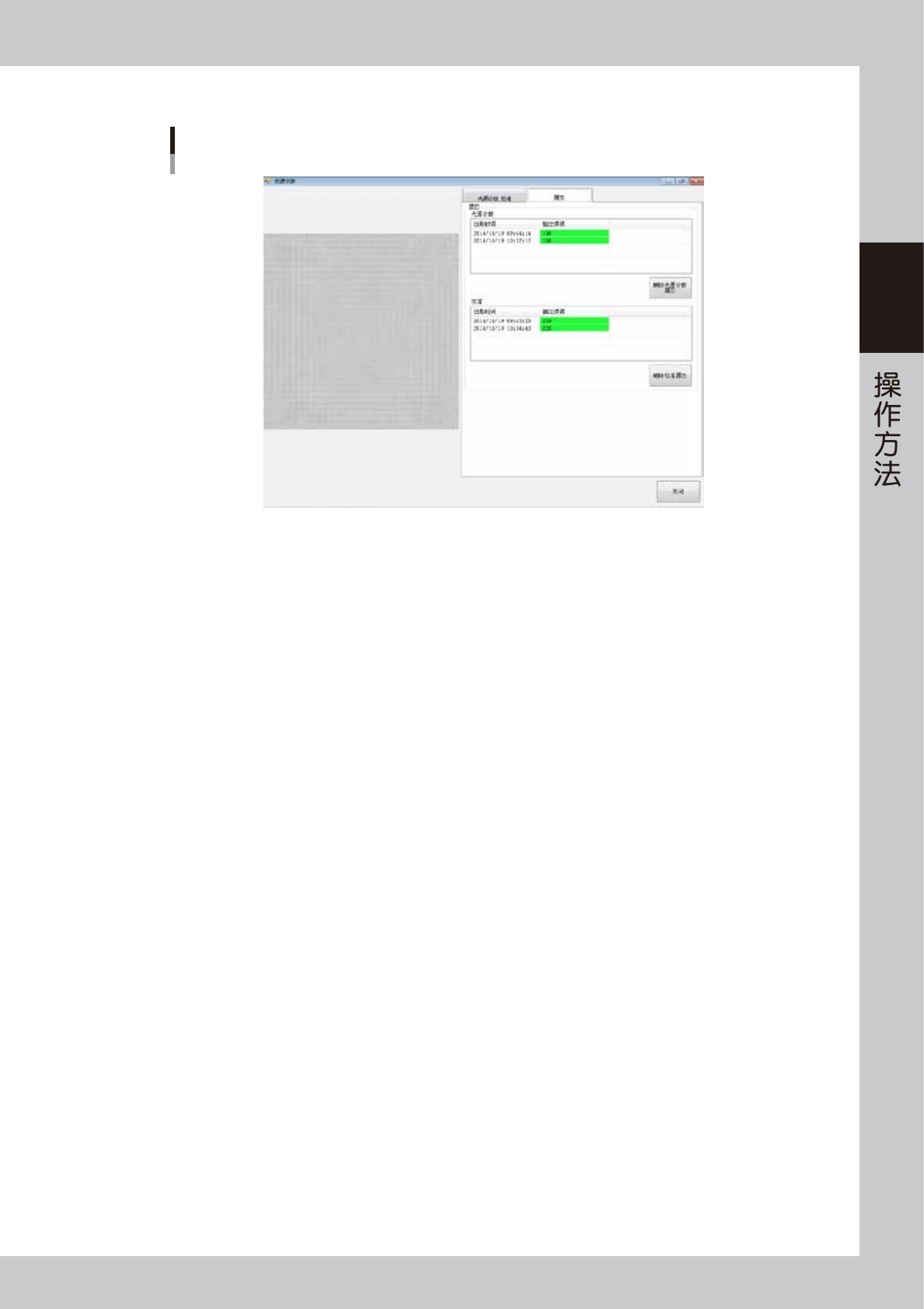

3.点击“履历”选项卡,可以查看光源诊断的履历与校准的履历。
“光源诊断”画面
履历
26278-KMN-00
2-58
2
4.检查程序
4.1 新建电路板的检查程序(已印刷的电路板)
下面,介绍使用已印刷的电路板拍摄图像,创建检查程序的。
1. 抽出焊盘

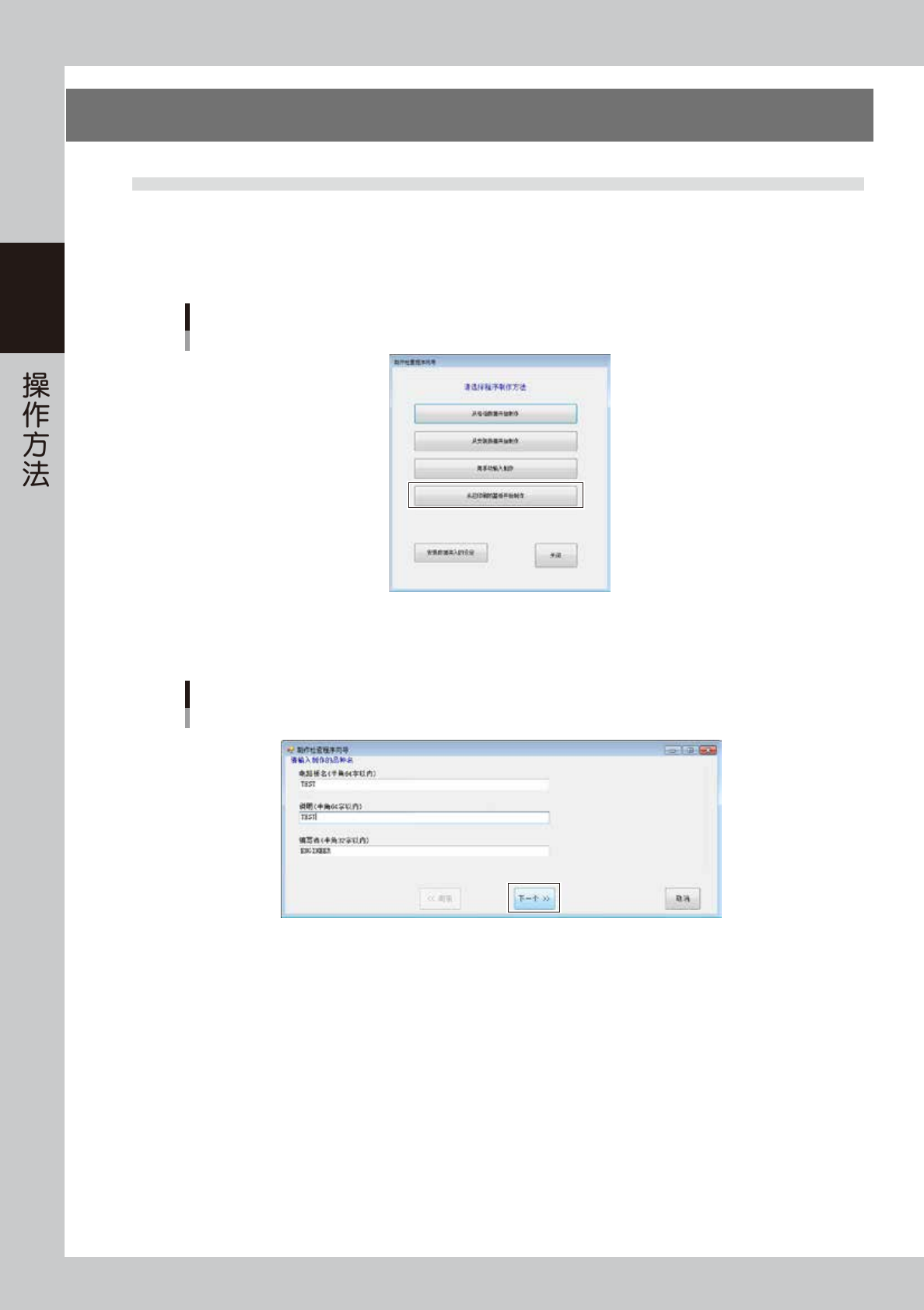

按“工程师模式”画面的“印刷电路板数据”的 [ 新规制作 ] 按钮,显示如下画面。
制作检查程序向导
26279-KMN-00
[ 从已印刷的基板开始制作 ] 按钮。
输入电路板名、说明、编写者之后,按 [ 下一个 ( )] 按钮。
制作检查程序向导
输入电路板名等
26280-KMN-00
2-59
2

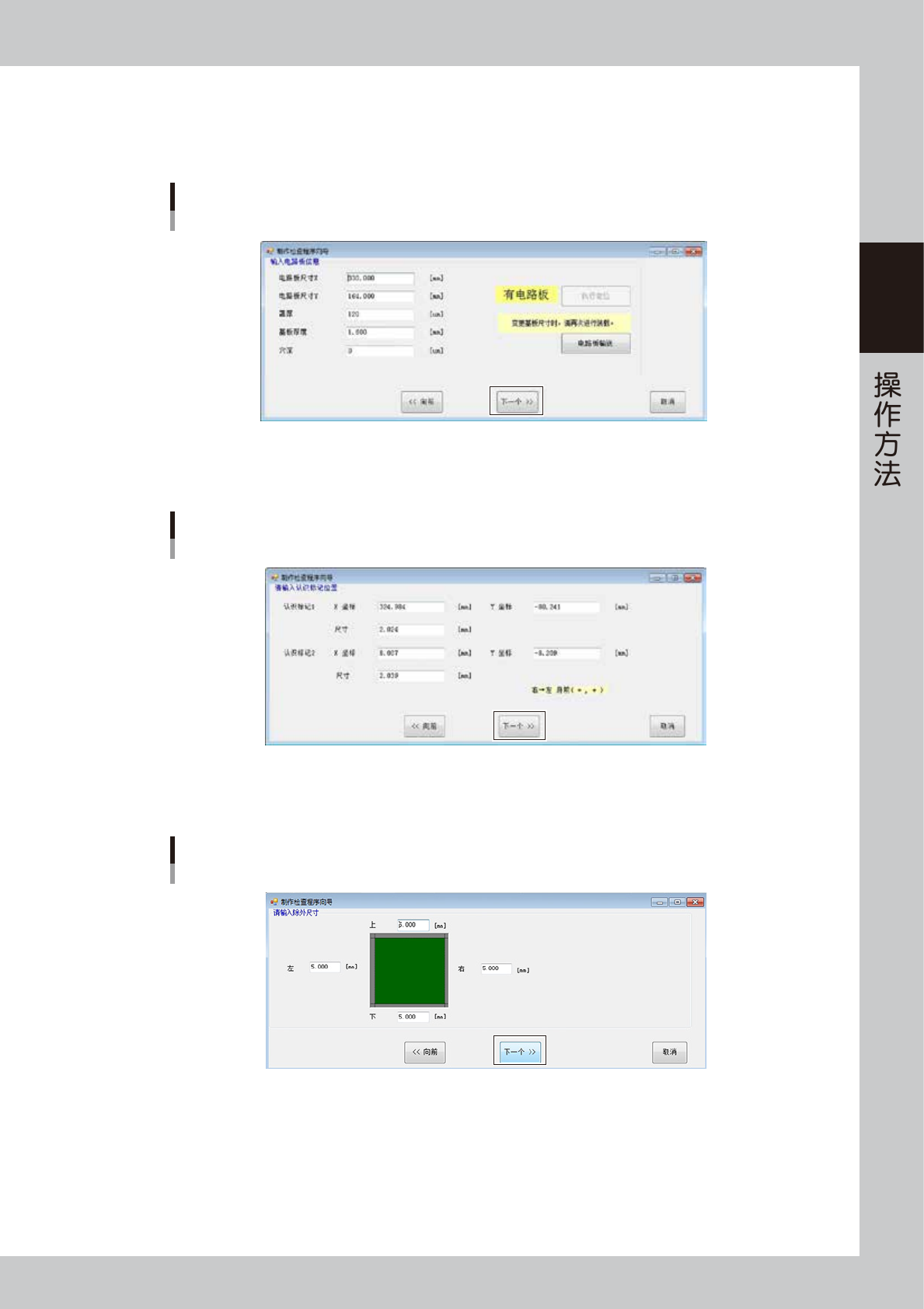

输入电路板的与金属网板的厚度、电路板的厚度、沉孔深度。
并根据需要进行宽度定位。
[ 电路板输送 ] 按钮,将电路板传入到检查机内部。
按[下个(步)]按
制作检查程序向导
输入电路板信息
26281-KMN-00
输入识别标记的坐标与直径。( 画面中将显示前次创建检查程序时输入的数据。)
按[下个(步)]按
制作检查程序向导
输入识别标记的位置
26282-KMN-00
输入电路板上抽出焊盘时不需要的外周尺寸。
按[下个(步)]按
制作检查程序向导
输入除外尺寸
26283-KMN-00
