3-3 3 检查结束之后，会在画面中显示条形码。 确认条形码 条形码的显示位置 26302-KMN-00
3-2
3
1.2 条形码的检查规格
使用的条形码 QRCode MicroQR 或 DATAMATRIX
检查的条形码数 可以登录贴装拼板＋ 1 处。
n
要旨
进入检查视野时，还可以检查下列一维码。
Code128、Code39、UPCA、UPCE、EAN8、EAN13、Codabar、BC412（视野尺寸、分辨率 15um ：25.9mm×35mm）
1.3 进行条形码检查时
要检查条形码，需按照下列步骤进行。
第1步
依次选择“工程师模式”→ [ 编辑 ] → [ 编辑电路板 ] → [ 电路板信息 ] →“检查设定”，将显示如下画面。
1.勾选“检查条形码”。（参见下图）
2.勾选“使用批号”，将会自动将任意批号写入推移数据中。
参考
批号的设定，可在每次切换检查品种时进行。
3.不使用条形码，而使用假设基板 ( 固定字符串 + 计数器 ID) 时，勾选“使用假设基板 ID”( 假设基板ID不可与条形码同时
使用）。
参考
假设基板 ID 的设定，可在每次切换检查品种时进行。
第2步
在“工程师模式”→“光量调整”（参见本章后述“1.4光量的调整”）画面，对条形码的坐标与光量进行调整。
第3步
执行检查，将按照电路板的边端、识别标记、条形码、检查焊盘的顺序开始检查。
“检查设定”画面
2
1
3
26301-KMN-00
3-3
3
检查结束之后，会在画面中显示条形码。
确认条形码
条形码的显示位置
26302-KMN-00
3-4
3

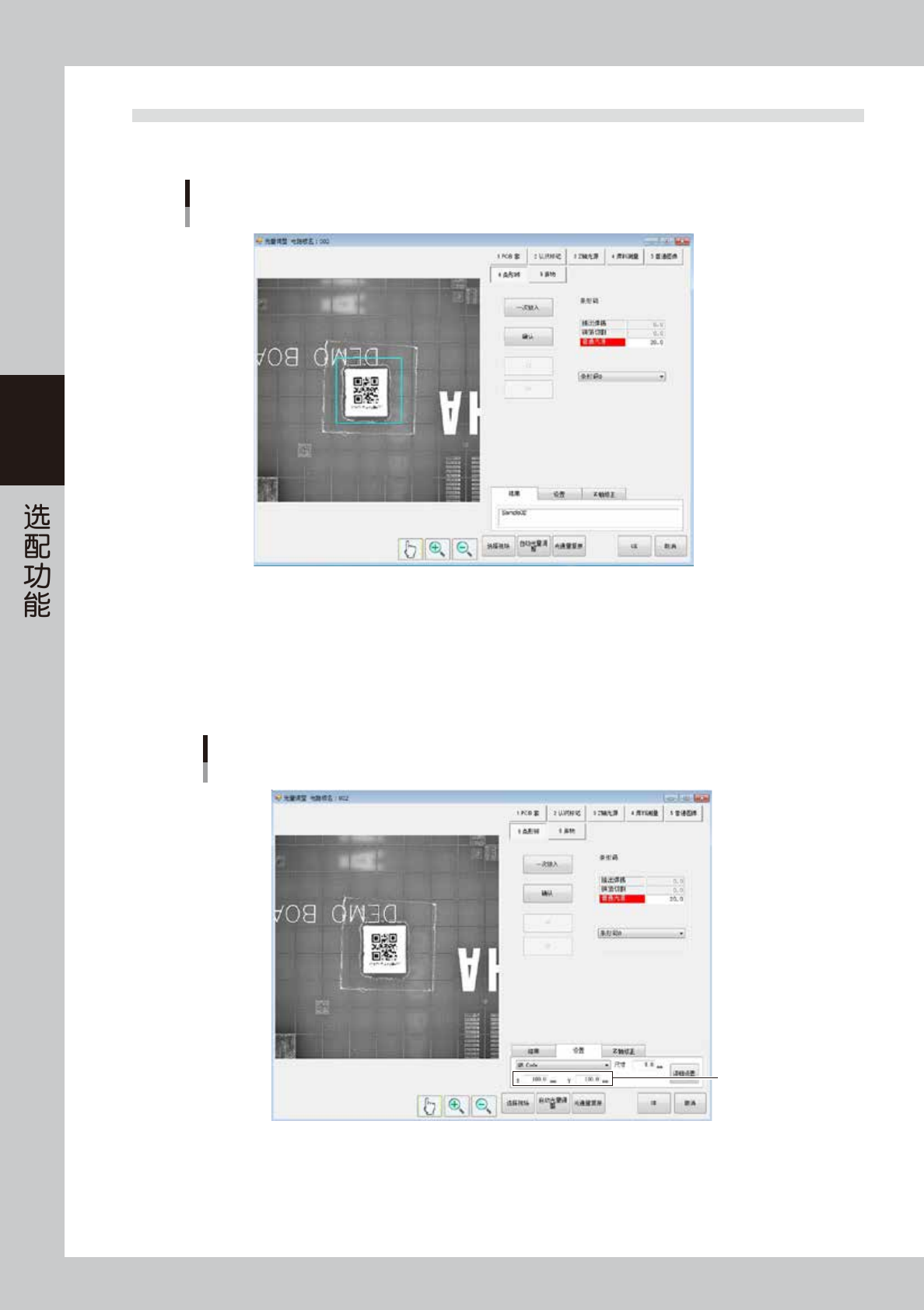

1.4 光量的调整
1. 按顺序选择“工程师模式”→ [ 光量调整 ] → [ 条形码 ]，打开如下画面。
“光量调整”画面
条形码
26303-KMN-00
２.登录坐标
可以将条形码的坐标调整到检查视野内。条形码在检查视野内时无需调整。将坐标值分别输入 X、Y 轴。
关于坐标
X ：以电路板的原点为基准，向画面右方为＋、左方为－。
Y ：以电路板的原点为基准，向画面上方为＋、下方为－。
条形码
登录坐标
坐标
26304-KMN-00
