维修调整要领书 4-6 4-5 ． 对焦调整 ＜程序＞ 1 ） 把摄像机调整夹具放到 CAL 部上面，把蚀刻面朝下。 2 ） 拧松固定摄像机的带垫片内六角螺栓①和②（共 6 处），上下移动摄像机，固定到可以清楚地看 见蚀刻的「 2 」的线（参照下图）的位置。 如果将偏光滤光片调整到刻度 0 （暗）位置，线就容易看得出。 调整后，请恢复到刻度 5 （明亮）。 CAL 部 ① SL6041692TN ( × 4) 「 2 」まわりの線がはっ…
维修调整要领书
4-5
※偏光滤光镜的调整
1） 把白色的陶瓷基板放到校准部，把摄像机移动到基板上。
2） 拧松固定螺丝，转动照明滤光镜Ｕ支架，在画面最亮的状态进行固定。
3） 在最亮的状态，把ＯＣＣ照明标牌如图所示贴好。

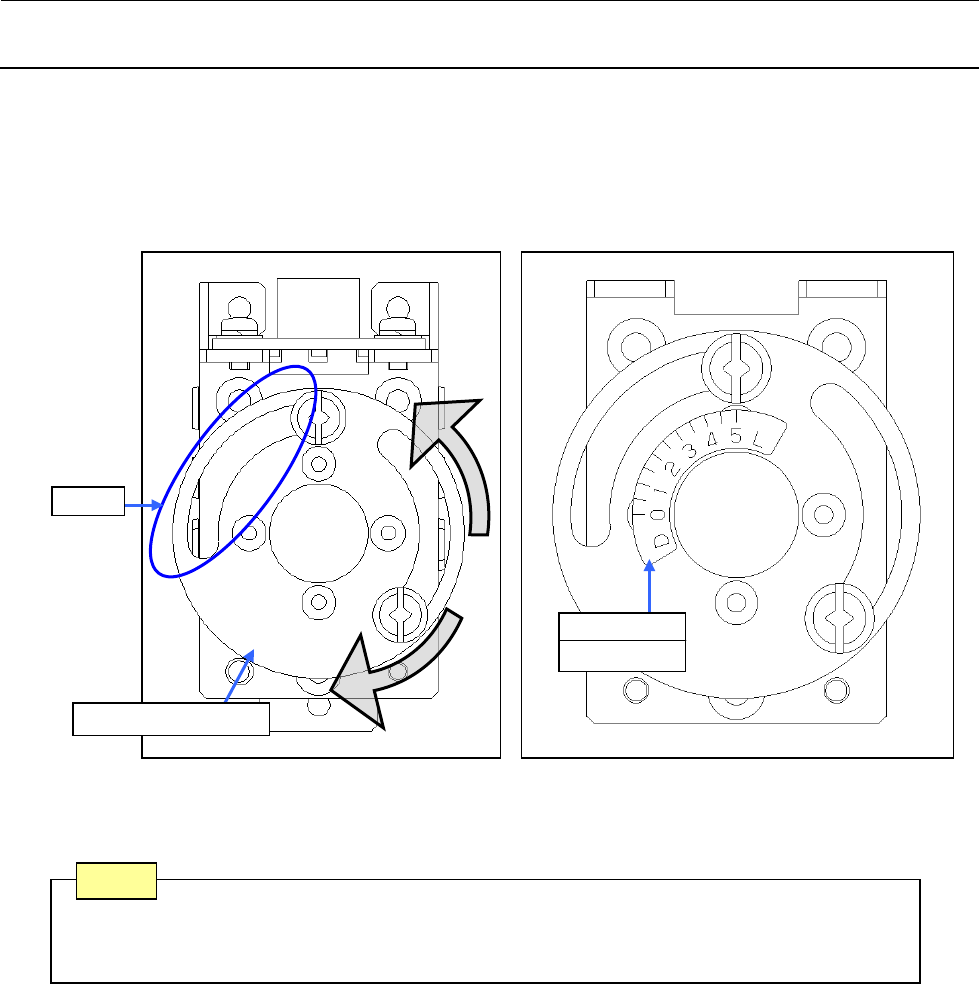

图 4-4-2 滤光镜位置调整及照明标签的粘贴
２） ３）
狭缝
照明滤光镜U支架
调整后，如果照明滤光镜U支架的狭缝位置偏移90度，请转动透镜滤光镜90度后重新调整
偏光滤光镜，使狭缝的位置与图4-4-2的朝向相同。
注意
40015962
OCC标牌
维修调整要领书
4-6
4-5．
对焦调整
＜程序＞
1） 把摄像机调整夹具放到 CAL 部上面，把蚀刻面朝下。
2） 拧松固定摄像机的带垫片内六角螺栓①和②（共 6 处），上下移动摄像机，固定到可以清楚地看
见蚀刻的「2」的线（参照下图）的位置。
如果将偏光滤光片调整到刻度 0（暗）位置，线就容易看得出。
调整后，请恢复到刻度 5（明亮）。
CAL 部
① SL6041692TN
(
×
4)
「2」まわりの線がはっきり
見えること。
カメラアジャスト治具
E2106998000
（T110）
「2」周线应清楚地看得到。
摄像机调节夹具
E2106998000
(T110)
① SM6020302UZ (
×
2)
维修调整要领书
4-7
4-6．
OCC 照明的光量调整
＜程序＞
1） 手动控制，确认 OCC 照明亮灯。
2） 进行 MS 参数的“OCC 光量调整”。
（「MS 参数」OCC 光量调整）
4-7．
更换 OCC 部分后的从新调整
○：必须, △：确认, －：不需要
※：选购品
表 4-7-1 更换 OCC 部分后的从新调整项目一览表
摄像机
组件 L
摄像机
组件 R
（注 2）
照明
组件
CCD 摄像机
镜头 L
CCD 摄像机
镜头 R
（注 2）
照明
基板组件
镜头
滤光片
焦点调整 ○ ○ － ○ ○ － －
滤光镜调整 △ △ ○ △ △ － ○
OCC 光量调整（注 1） △ △ ○ △ △ ○ ○
OCC 偏差（注 1） ○ ○ － ○ ○ － －
辅助 OCC 偏差
（注 1）（注 2）
○ ○ － ○ ○ － －
原点粗调（注 1） ○ － － ○ － － －
头部偏差（注 1） ○ － － ○ － － －
BMR 偏差（注 1）※ ○ － － ○ － － －
HMS 偏差（注 1） ○ － － ○ － － －
贴片综合偏差（注 1） ○ － － ○ － － －
VCS 摄像机偏差（注 1) ○ － － △ － － －
VCS 综合偏差（注 1） △ － － △ － － －
（注 1）参考 MS 参数
MS 参数的输入，请从上开始按顺序进行。
注意
为了防止对人体造成伤害，触摸屏、HOD 操作时，请勿将手伸进机器内，也不
要将脸和头部靠近机器。
