维修调整要领书
12-1
12
送料器浮动传感器的更换·调整
12-1．
传感器的更换和高度调整
1） 在 KE-3010A/3020VA/3020VRA 中传感器被按下图所示进行配置。
更换传感器后必须进行高度调整。
为了防止突然的起动造成事故，请关掉电源之后再进行操作。
危险

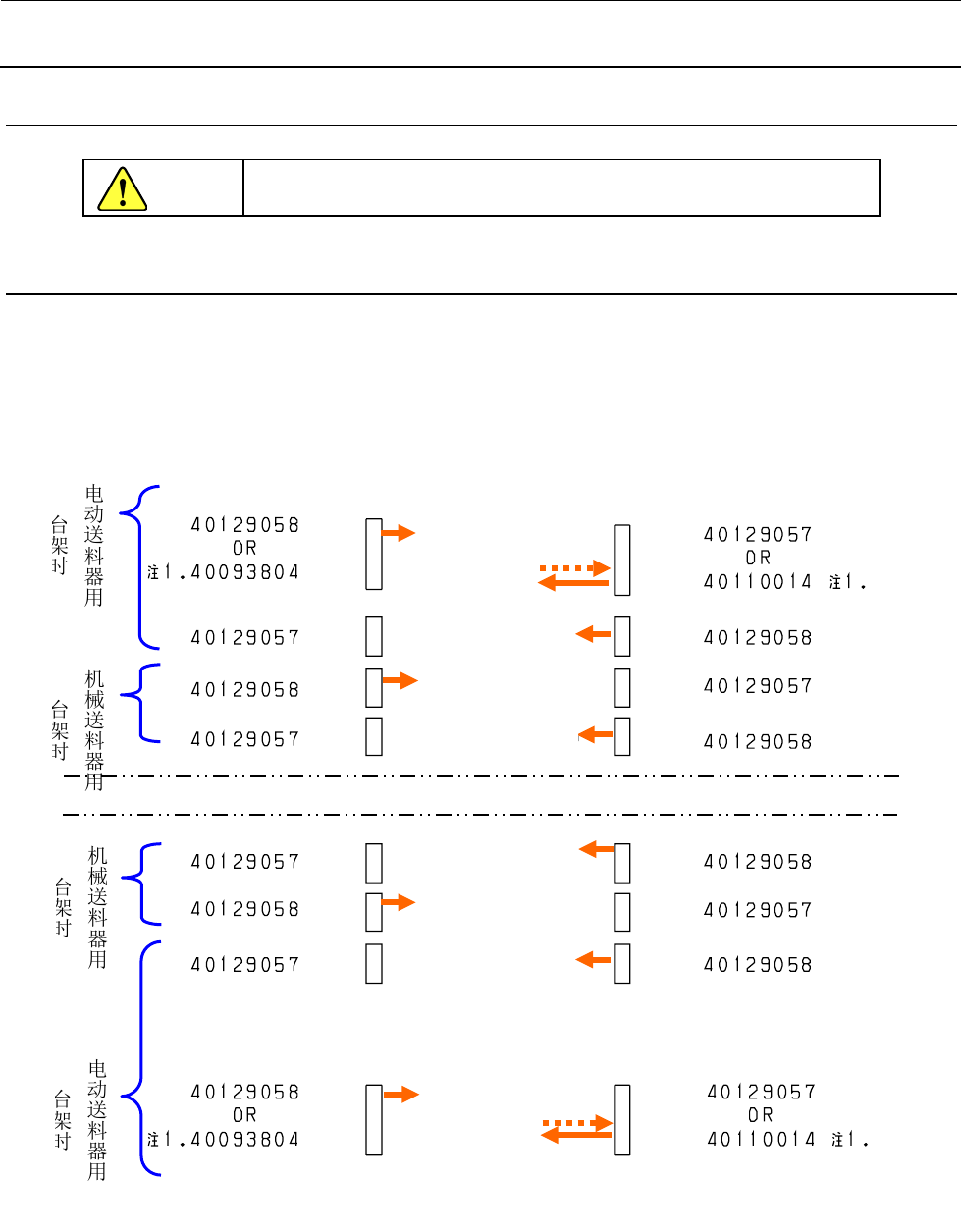

图 12-1-1
后侧
投光
反射板
投光
受光
受光
投光
受光
受光
投光
反射板
前侧
受光
投光
投光
受光
投受光
受光
投光
投光
受光
投受光
ETF误插入检测
送料器浮起（电动）
送料器浮起（机械式内侧）
送料器浮起（机械式外侧）
送料器浮起（机械式内侧）
送料器浮起（机械式外侧）
送料器浮起（电动）
ETF误插入检测
注１．仅限 EN 规格机安装 NSO 选配件时
维修调整要领书
12-2
投光侧
受光侧
前后
组合名
使用传感器货号
适用标记
使用传感器货号
适用标记
前侧
误插入（电动）※ 40129058 CN1327 40129057 CN1333
误插入（电动）※
（EN 规格，NSO 选项）
40093804
（反射板）
－ 40110014 CN426
送料器浮起（电动） 40129058 CN1331 40129057 CN1325
送料器浮起
（机械式外侧）
40129058 CN1329 40129057 CN1330
送料器浮起
（机械式内侧）
40129058 CN1324 40129057 CN1323
后侧
送料器浮起
（机械式内侧）
40129058 CN1329 40129057 CN1330
送料器浮起
（机械式外侧）
40129058 CN1324 40129057 CN1323
送料器浮起（电动） 40129058 CN1331 40129057 CN1325
误插入（电动）※ 40129058 CN1327 40129057 CN1333
误插入（电动）※
（EN 规格，NSO 选项）
40093804
(反射板)
－ 40110014 CN426
※ 关于误插入检测传感器，在 EN 规格的装置中，如安装有不间断运行功能时，传感器是不一样的，
故请注意。
※ 从使用的传感器货号也可知道，传感器的束线组基本上使用相同的束线组（投光：40129058，受
光：40129057）。由于该束线组可以装在任何地方，所以把所有安装部位的刻印放入了热印标记
中。请把不需要的涂没，留下适用于更换部位的刻印。
（涂没示例：送料器浮起（电动）投光侧的场合，涂没“CN13 24 26 27 29 31 71”之刻印中的“24
26 27 29”和“71”，作为“CN1331”。）
货号
品名
① 40129057 受光传感器
② 40129058 投光传感器
③ 40093991 S_BR_B
④ 40093993 NUT_PLATE
⑤ SM6851602TN SCREW M2.5X16
※ 带有灵敏度旋钮和动作切换开关的一方是受光器。
⑤
①
或②
③
④
维修调整要领书
12-3
3） 将各传感器组装到以下位置。组装的传感器组件的编号请确认 12-1）的表。
① 左前
图 12-1-3
② 右前
货号
适用标记
备考
①
40129057 CN1330 受光器
②
40129058 CN1329 投光器
③
40129057 CN1325 受光器
④
40129058 CN1327 投光器
货号
适用标记
备考
①
40129058 CN1324 投光器
②
40129057 CN1323 受光器
③
40129058 CN1331 投光器
④
40129057 CN1333 受光器
图 12-1-4
②
③
④
①
②
④
③
④
①
②
③
●KE-3010A
●KE-3020VA/20VRA
①
