维修调整要领书 13 - 27 13 -2- 3- 1. T CP/IP 的设定 1) 选择 起动 按键，再选择 [ 设定 (S)]→[ 控制盘（ C ） ] 。 2 ） 请双击 [ 网络连接 ] 图标。
维修调整要领书
13-26
13-2-3．
网络的设置（要与
IS
通信的情况下进行设置）
为了 KE-3010A/3010AC/3020VA/3020VRA 与 IS 之间的通信，必须进行网络设置。
＜设定程序＞
①设定 TCP/IP
②设定共有文件夹
③登记用户
※ 有共面性选项的贴片机要设置共面性 CPU 的 IP 地址时，请参照 13-4 共面性传感器（选购品）
的 13-4-2 更改共面性 CPU 的 IP 地址。
设置
TCP
／
IP
时的注意事项
关于
IP
地址。有公司内部规定时，请按照公司内的网络负责人的指示进行指定。
没有指定时，请设定 IS
的
其它的主机没有设定的号码
。
出厂时已设置为“ 192
．
168
．
100
．
100 ”，子网掩码“ 255
．
255
．
255
．
0 ”。
设置共面性选项，构築 IS 的网络时，贴片机 CPU 板方面的 IP 地址必须设置为“192.168.0.XXX”
以外。在组成网络的 KE-3000
系列中有共面性选项的
其他机器，如需设置时也相同
。
[
理由
] KE-3000 系列的共面性是“贴片机 CPU 板”⇔“共面性 CPU 板”､“共面性 CPU 板”⇔“共面
性传感器”通过 Ethernet 进行通信。共面性传感器和共面性 CPU 板的 IP 地址使用的是
“192.168.0.XXX”组的固定地址。因此，为连接 IS 等构建了网络时，须要对共面性 CPU
板 的（ LAN1）端口分配不同组的 IP 地址，以免共面性传感器之间的 IP 地址发生冲突。
（设置框内的 IP 地址。）
出厂时设置 贴片机 CPU 板（LAN1） 192.168.100.100
共面性 CPU 板（LAN1） 192.168.100.101
固定设置 共面性 CPU 板（LAN2） 192.168.0.100
共面性传感器 192.168.0.XXX
贴片机 1 贴片机 2
设置共面性 CPU 的 IP
地址时使用外设键盘、
鼠标。
共面性 CPU
LAN2
LAN1
共面性
传感器
贴片机 CPU
LAN1
HAB
共面性 CPU
LAN2
LAN1
共面性
传感器
贴片机 CPU
LAN1
HAB
HAB
通往其他贴片机
通往 IS PC 等
维修调整要领书
13-27
13-2-3-1.
TCP/IP
的设定

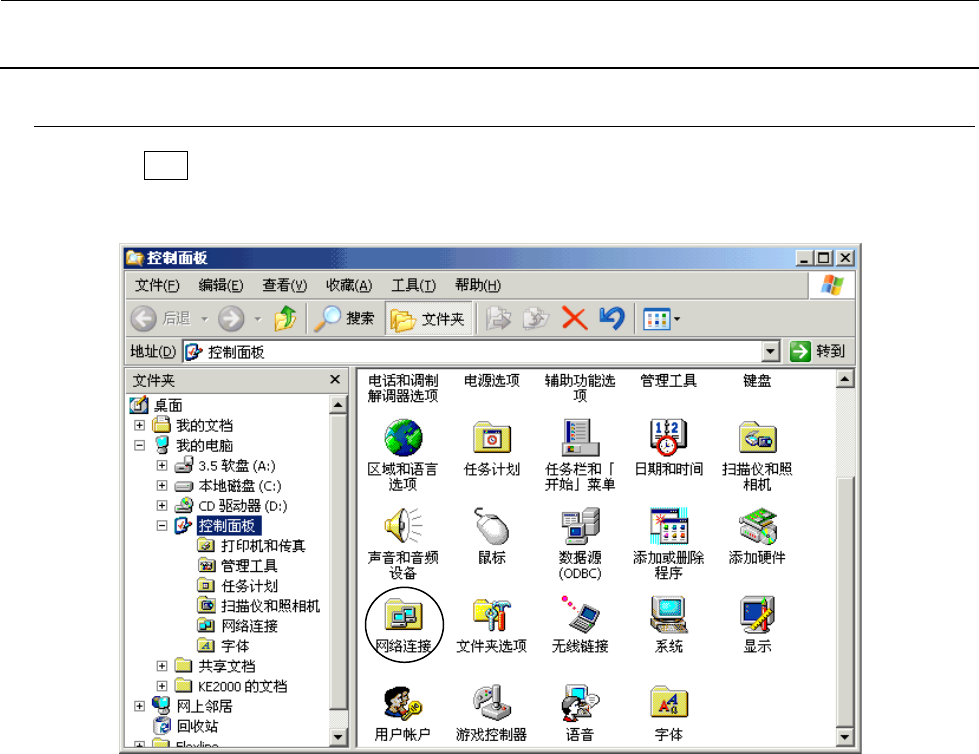

1) 选择 起动 按键，再选择[设定(S)]→[控制盘（C）]。
2） 请双击[网络连接]图标。
维修调整要领书
13-28

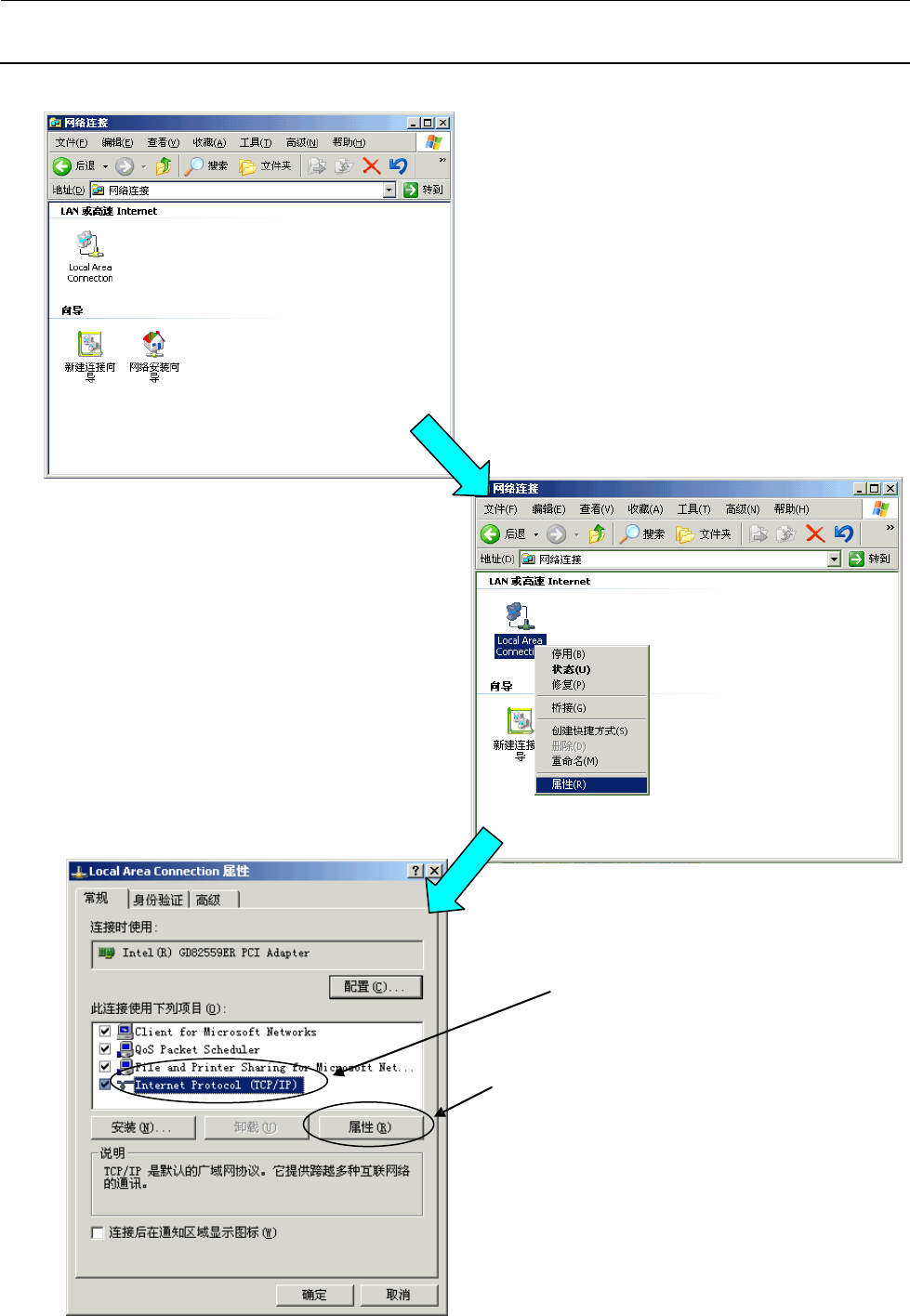

3） 于是显示[网络连接] 对话框。
4） 请选择 3 ）的对话框内的[Local Area
Connection]图标，单击鼠标右键，选择[属性]。
5） 于是显示[[Local Area Connection 的属性]
对话框。在这一画面中，请选择①[Internet
Protocol（TCP/IP）]，再按②[属性（R）]
键。
①
②
