维修调整要领书 1- 51 （ 5 ） 拆下 Y_ MOTOR 电缆。 拆下连接器。
维修调整要领书
1-50

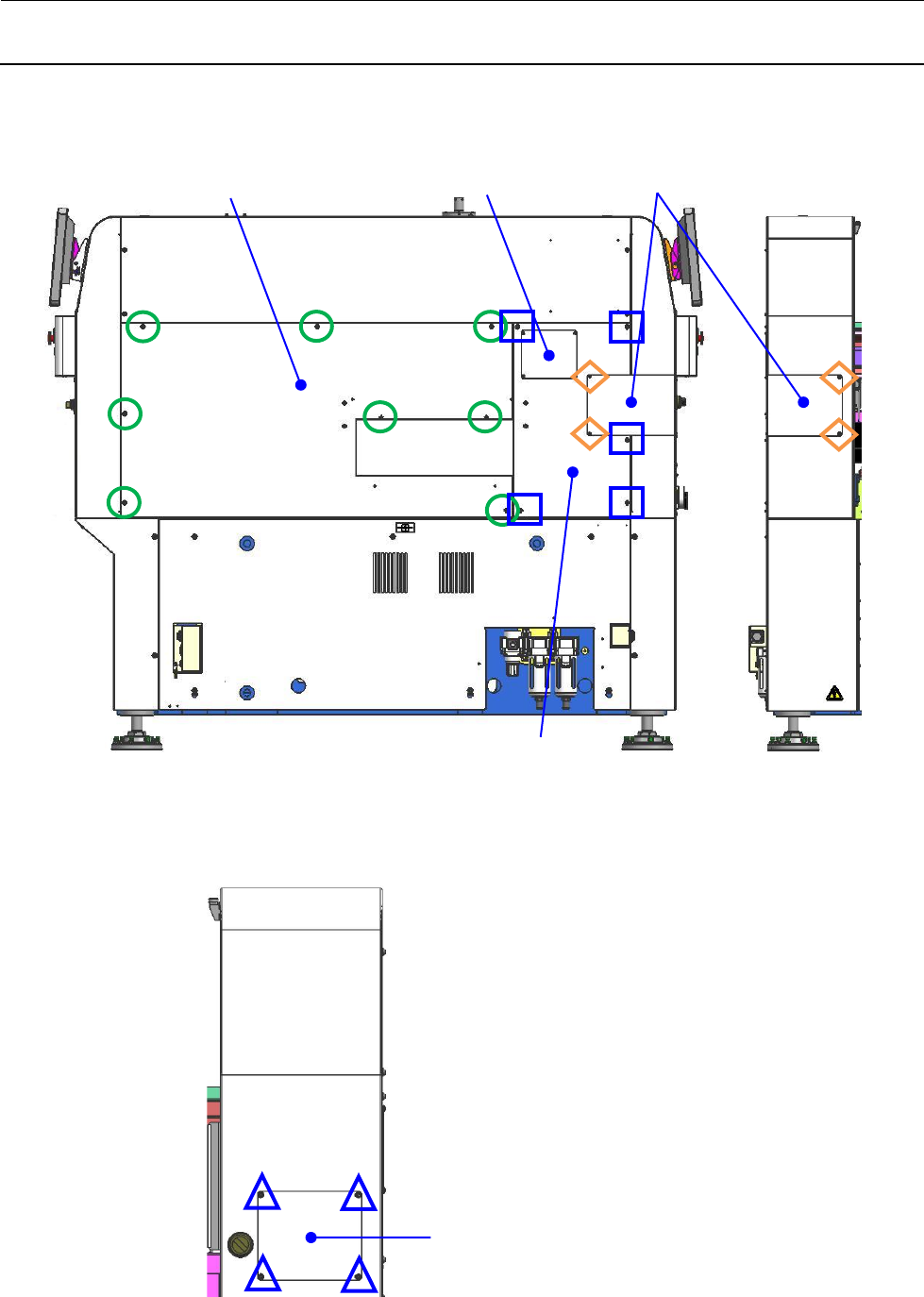

（3） 卸下 MOTOR_COVER_F、COVER_SUL_F、COVER_SUL_R_L（或 COVER_SUL_R_M）。
※ COVER_SUL_F 在已组装 MOTOR_COVER_R 的状态下也能卸下。
（4） 卸下装置后部_L 侧的 MOTOR_COVER_R。
△
：MOTOR_COVER_R固定螺丝
MOTOR_COVER_R
后部_L侧
L侧
COVER_SUL_R_L
COVER_SUL_R_M
COVER_SUL_F
MOTOR_COVER_F
○
：
COVER_SUR_F
固定螺丝
□
：
COVER_SUR_R
固定螺丝
◇
：
MOTOR_COVER_F
MOTOR_COVER_R
前部_L侧
维修调整要领书
1-51
（5） 拆下 Y_MOTOR 电缆。
拆下连接器。
维修调整要领书
1-52
1-9-2．
Y
滚珠螺杆的拆卸
（1） 松开联轴节的螺丝。
※ 不要拆下联轴节的螺丝。
YL
Y MOTOR
联轴节
_Y
联轴节 螺丝
YR 时也进行相同的操作。
YL
